АКИП-4136/1А, АКИП 4136 1 А, АКИП41361А
Осциллографы лабораторные
АКИП-4136/1А — осциллограф цифровой
Код товара: 63647-
-
Гарантия
1 год
-
Межповерочный интервал
1 год
-
Госреестр СИ РФ
87826-22 до 27.12.2027
-
Производитель

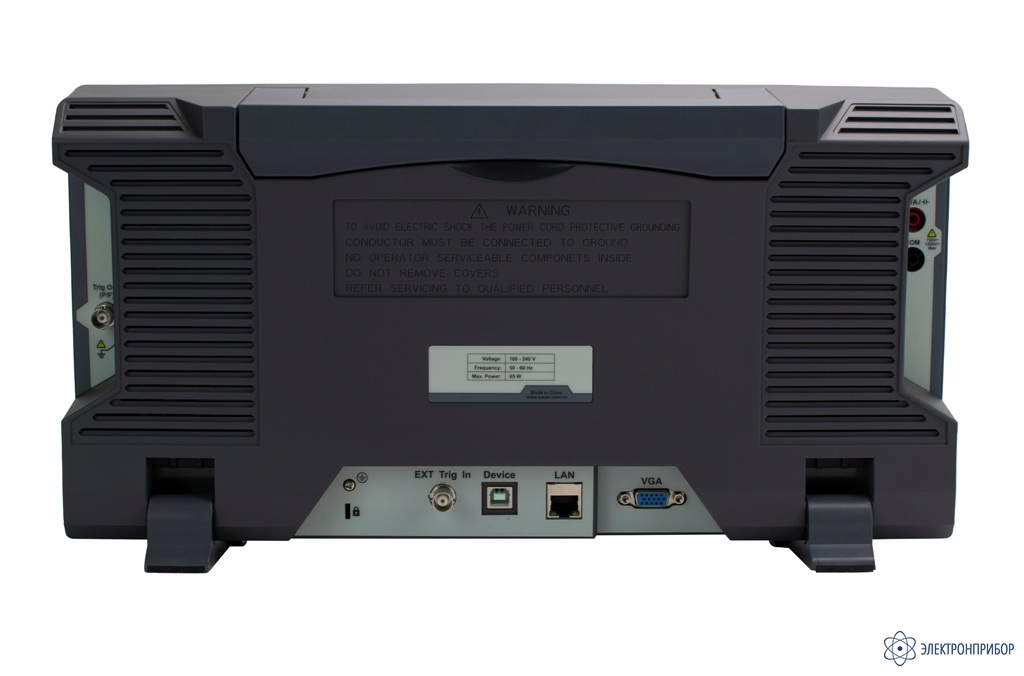

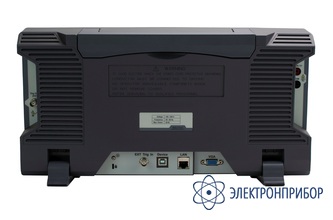

Особенности осциллографа цифрового АКИП-4136/1А
- Количество каналов: 4;
- Полосы пропускания: 350 МГц;
- Максимальный объем памяти: 400 МБ;
- Максимальная частота дискретизации: 5 ГГц;
- Режимы сбора данных: выборка, пиковый детектор, усреднение (4 /…/ 128);
- Интерполяция: Sin X/х, линейная;
- Более 40 видов автоматических измерений параметров, курсорные измерения;
- Скорость обновления экрана: до 600.000 осц./с;
- Функции математики: сложение, вычитание, умножение, деление, дифференцирование (d/dt), интегрирование (∫dt) , извлечение кв. корня (√), фильтры;
- Частотный анализ (БПФ);
- Функция частотомера, 6 разрядов;
- Функция анализа частотных характеристик (диаграммы Боде);
- Генератор сигналов: 50 МГц, 250 Мвыб/с, 14 бит;
- Мультиметр: 4,5 разряда, 1000 В (DC), 750 В (AC);
- Декодирование сигналов: UART/RS232, I2C, SPI, CAN Интерфейсы: USB (host/device), LAN;
- Видео выход (VGA);
- Дистанционное управление: команды SCPI;
- Емкостный сенсорный экран с поддержкой Multi-touch, диагональ 26,4 см, разрешение 800 x 600.
-
-
Технические характеристики осциллографа цифрового АКИП-4136/1А:
Параметр АКИП-4136/1 АКИП-4136/1А АКИП-4136/2 АКИП-4136/2А Канал вертикального отклонения Число каналов 2 4 2 4 Полоса пропускания (-3 дБ) 0…350 МГц 0…350 МГц 0…500 МГц 0…500 МГц Ограничение полосы 20 МГц Коэффициент отклонения (Коткл.) 1 мВ/дел…10 В/дел (1 МОм) 1 мВ/дел…1 В/дел (50 Ом) Погрешность установки Коткл 1 мВ: ± 3% ≥ 2 мВ: ± 2% Связь по входу Открытый, закрытый, земля Время нарастания £ 1 нс £ 1 нс £ 0,7 нс £ 0,7 нс Входной импеданс 1 МОм (± 2%) / 15 пФ ± 5 пФ; 50 Ом ± 2% Максимальное входное напряжение 300 В /1 МОм; 5 В 50 МОм (DC+AС пик, до 1 кГц) Математика ≤ 400 Впик (DC+AС пик), 300 Вскз – 1 МОм ≤ 5 Вскз – 50 Ом Канал горизонтального отклонения Коэффициент развертки (Кразв.) 500 пс/дел…1000 с/дел (шаг 1-2-5) Погрешность опорного генератора ±2,5*10-6 Погрешность измерения временных интервалов ±(Tизм+10-6 *Tизм+0,6 нс), где Tизм – измеренный временной интервал, с; Режимы работы Основной, задержанный, ZOOM окна, самописец, X-Y Синхронизация Источники синхросигнала Любой из аналоговых каналов, сеть, внешний (Ext, Ext/5) Режимы запуска развертки Автоколебательный, ждущий, однократный, ТВ (NTSC, PAL / SECAM), по фронту (нараст/ спад.), по длительности импульса, по параметрам окна, отложенная, рант, по логическому шаблону, по протоколам - UART/RS232, I2C, SPI, CAN Связь входа ФНЧ, ФВЧ, связь АС, связь DC Уровень синхронизации Внутренняя: ± 5 делений от центра экрана Ext: ±2 В; Ext/5: ±10 В Погрешность уровня синхронизации Внутренняя: ± 0,3 деления; Ext: ±(10 мВ + 6% от установленного); Ext/5: ±(50 мВ + 6% от установленного) Аналого-цифровое преобразование Разрешение по вертикали 8 бит Максимальная частота дискретизации 2,5 ГГц на канал 5 ГГц при объединении 1 ГГц на канал 2,5 ГГц на 2 канала* 5 ГГц при объединении 2,5 ГГц на канал 5 ГГц при объединении 1 ГГц на канал 2,5 ГГц на 2 канала* 5 ГГц при объединении Длина записи 400 МБ (делится между активными каналами) Режимы работы Выборка, пиковый детектор; усреднение (4 /16/ 64/ 128), накопление (50 мс … 10 с, беск.), интерполяция (sinx)/x Курсорные измерения Функции ΔU; ΔT; 1/ΔT Автоматические измерения Функции** +, -, х; /; d/dt, ∫dt, √, БПФ Операторы Любой аналоговый канал Функции по вертикали Среднее, Пик-Пик, СКЗ, ЦиклСКЗ, Макс, Мин, Верхнее, Нижнее, Амплитуда, Функции по горизонтали Период, Частота, Время Нарастания / Спада, Длительность Импульса +/-, Скважность, Счет импульсов Измерение задержки Задержка A→B, FRR, FRF, FFR, FFF, LRR, LRF, LFR, LFF, фаза Дополнительные возможности Цифровой регистратор 1000 осциллограмм – запись/ воспроизведение (рег. интервал выборки 10 мс – 10с) Интерфейсы USB, LAN, Автоустановка В/дел, с/дел, параметры синхросигнала Режим X-Y Х – кан 1; Y – кан 2 Внутренняя память 100 осциллограмм, 8 профилей настроек (запись/ воспроизведения) Мультиметр Индикатор 4,5 разряда, максимальное индицируемое число 20.000 Напряжение DCV: 20 мВ, 200 мВ: ±(0,5% ± 10 емр), 2 В, 20 В, 200 В: ±(0,3% ± 5 емр), 1000 В: ±(0,5% ± 5 емр) ACV: 200 мВ, 2 В, 20 В, 200 В: ±(0,8% ± 10 емр), 750 В: ±(1% ± 10 емр) Диапазон частот: 40 Гц … 400 Гц Ток DCA: 20 А: ±(2% ± 10 емр) ACA: 20 А: ±(2,5% ± 10 емр) Сопротивление 200 Ом … 2 МОм: ±(0,8% ± 10 емр), 20 МОм ±(1% ± 10 емр), 100 МОм :±(5% ± 10 емр Емкость 2 нФ … 20 мФ: ±(4% ± 10 емр) Тест диодов 0 … 2 В Входное сопротивление 10 Ом, защита входа DC 1000 В/ AC 400 В Генератор сигналов Максимальная частота 50 МГц Максимальная дискретизация 250 МГц Число каналов 1 Формы сигналов Функциональные: синус, прямоугольник, импульс, пила + 46 встроенных сигналов произвольной формы. Разрядность ЦАП 14 бит Длина памяти 16000 точек для произвольной формы Выходной уровень 2 мВпик-пик … 5 Впик-пик (≤ 50 МГц) 2 мВпик-пик … 20 Впик-пик (≤ 25 МГц) Установка смещения: Впик-пик ≤5 ВV/±2,5 В (макс); Впик-пик >5 В/±10 В (макс) Общие данные ЖК-дисплей Цветной (TFT) сенсорный, диагональ 26,4 см, разрешение 800 x 600 Напряжение питания 100…240 В, 50/60 Гц (автовыбор) Потребляемая мощность 65 Вт Габаритные размеры 422 х 226 х 135 мм Масса 5 кг * - Для четырех канального осциллографа объединение дискретизации в двух канальном режиме выполняется в следующих комбинациях: КАН1+КАН3, КАН1+КАН4, КАН2+КАН3, КАН2+КАН4.
** - Данные математические операции производятся не с абсолютными величинами отсчетов АЦП, полученными в результате оцифровки сигнала, а с числовыми номерами уровней квантования АЦП , полученными в результате оцифровки сигнала.
-
Комплект поставки АКИП-4136/1А
№ Наименование Количество 1 Осциллограф АКИП-4136/1А 1 -
Файлы для АКИП-4136/1А
