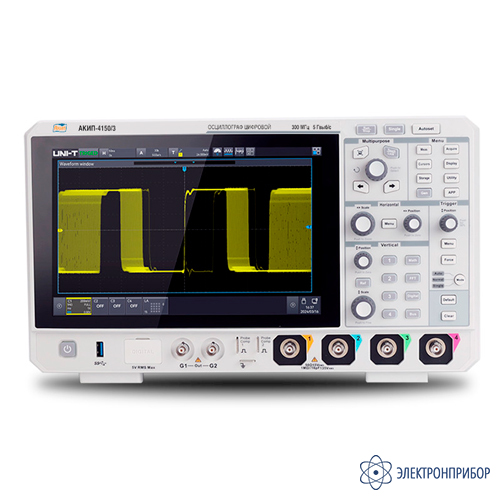

АКИП-4150 — осциллограф цифровой смешанных сигналов

Код товара: 81864
  • Осциллограф цифровой смешанных сигналов АКИП-4150 Осциллограф цифровой смешанных сигналов АКИП-4150
    3 варианта исполнения

    Описание осциллографа цифрового смешанных сигналов АКИП-4150:

    Осциллограф смешанных сигналов серии АКИП-4150 обеспечивает максимальную частоту дискретизации 5 Гвыб/с и глубину памяти до 100 МБ. В нем применена эксклюзивная технология Ultra Phosphor 3.0, обеспечивающая скорость захвата до 2 000 000 осциллограмм в секунду. Благодаря усовершенствованной системе синхронизации точность срабатывания достигает 10 пс. Осциллограф поддерживает 9 типов синхронизации, 9 типов синхронизации и декодирования последовательной шины, а также расширенные функции и режимы анализа, такие как анализ спектра, анализ мощности, гистограммы, тест по маске, поиск и навигация. Кроме того, осциллограф оснащен широкими функциями измерения и математических расчетов. Ёмкостный сенсорный дисплей размером 10,1" поддерживает различные жесты для обычных операций с формами сигналов.

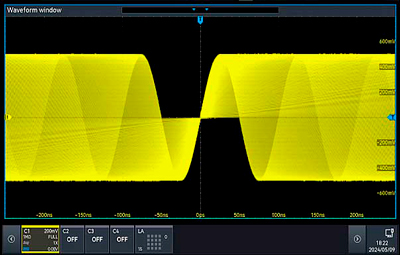

    Ultra Phosphor 3.0

    Технология Ultra Phosphor 3.0 с передовой программной и аппаратной архитектурой поддерживает 8-канальное параллельное графическое отображение, обеспечивая скорость обработки до 20 Гбит/с и скорость захвата до 500 000 осциллограмм в секунду в обычном режиме и 2 000 000 осциллограмм в секунду в режиме сегментированной развертки с минимальным мертвым временем менее 1 мкс. Это позволяет обнаруживать нерегулярные сигналы и редкие аномалии.

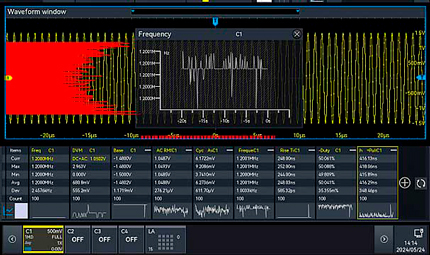

    Измерения, статистика, графики трендов

    Осциллограф серии АКИП-4150 обеспечивает 54 типа автоматических измерений параметров, охватывающих множество измерений, таких как напряжение, частота, фаза. В осциллограф также интегрированы расширенные функции анализа статистики параметров и визуализации графиков трендов, обеспечивающие комплексное и многомерное отображение изменений характеристик сигнала, что позволяет достичь профессионального понимания и эффективной интерпретации данных.

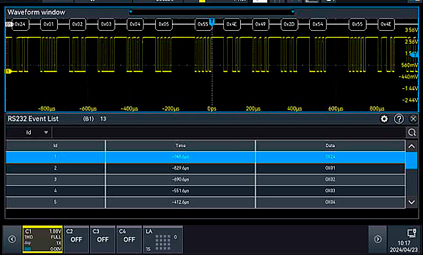

    Синхронизация и декодирование протоколов последовательной передачи данных

    Поддерживается 9 типов основных протоколов, включая

    • протоколы встраиваемых систем: UART, I2C, SPI;
    • автомобильные: CAN, CAN-FD, LIN, FlexRay, SENT;
    • аудио: I2S (Audio-I2S, Audio-LJ, Audio-RJ).

    Осциллограф серии АКИП-4150 может декодировать 200 МБ данных менее чем за 1 секунду и поддерживает одновременный анализ четырех шин, обеспечивая быстрый и глубокий анализ протоколов для сложных коммуникационных систем.

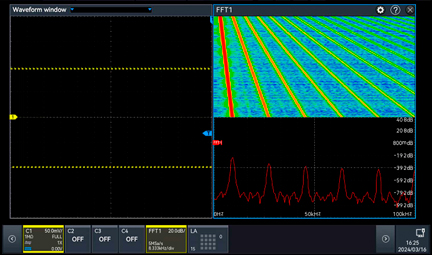

    Анализатор спектра

    • быстрое преобразование Фурье по 4M точек;
    • отображение спектра в режиме Waterfall;
    • автоматическое измерение маркеров;
    • 4 трассы;
    • одновременное открытие 4 CH FFT.

    Оснащенный технологией аппаратного ускорения, этот осциллограф обеспечивает сверхбыструю выборку до 4M точек, значительно повышая точность измерений частоты и амплитуды. Инновационная интеграция функций поиска пиков и маркеров в частотной области помогает пользователям точно фиксировать и глубоко анализировать сложную динамику сигналов в цепях, значительно повышая эффективность анализа схем и предоставляя пользователям исключительный опыт тестирования.

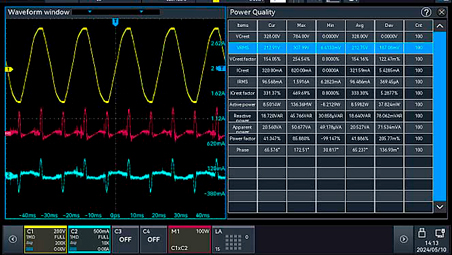

    Анализ мощности

    Опция объединяет анализ коэффициента отклонения мощности источника питания (PSRR), анализ реакции замкнутого контура управления, оценку качества электроэнергии, определение гармоник тока и анализ импульсных токов, обеспечивая комплексные и профессиональные решения для проверки характеристик энергосистемы, оценки стабильности и ее оптимизации. Цель - повышение энергоэффективности и стабильности системы.

    Особенности осциллографа цифрового смешанных сигналов АКИП-4150:

    • 4 аналоговых канала с полосой пропускания: 100/ 200/ 300 МГц;
    • Максимальная частота дискретизации 5 ГГц;
    • Максимальный объем памяти 100 МБ;
    • 256 уровней интенсивности свечения луча (яркостная или цветовая градация частоты разверток в зависимости от частоты их повторения);
    • Скорость обновления экрана: 500.000 осц./с (до 2.000.000 осц./с в режиме сегментированной развертки);
    • Режимы сбора данных: выборка, пиковый детектор (1 нс), усреднение (2 /…/ 8192), ERES (режим увеличенного разрешения АЦП);
    • Интерполяция: Sin X/х, линейная;
    • Более 50 видов автоматических измерений параметров, статистика, гистограммы, курсорные измерения;
    • Режим сегментированной памяти: до 80.000 сегментов, минимальное межсегментное время (≤ 1 мкс);
    • Режим «Поисковая машина/ Search» для поиска событий по условиям заданным пользователем;
    • Программные измерительные функции вольтметра и частотомера (7 разрядов) по аналоговым каналам;
    • Функции математики: сложение, вычитание, умножение, цифровые фильтры, логические операторы и редактор формул;
    • Частотный анализ (БПФ), 4 млн. точек;
    • Режимы растяжки окна, самописец и XY;
    • Декодирование сигналов: стандартно - RS232/UART, I2C, SPI; опция - CAN, CAN-FD, LIN, FlexRay, I2S, SENT, AUDIO;
    • Программная опция измерения мощности и показателей качества электроэнергии (ПКЭ);
    • Программные опции увеличение полосы пропускания;
    • Логический анализатор: 16 каналов, требуется опциональный логический пробник (UT-M15);
    • Программная опция генератора сигналов: 2 канала, 50 МГц, 200 встроенных произвольных форм, ЦАП 16 бит;
    • Амплитудно-частотный анализ (входит в состав опции генератора сигналов);
    • Интерфейсы: USB (host/device), LAN;
    • Видео выход (HDMI);
    • Дистанционное управление: команды SCPI, LAN (встроенный web server);
    • Большой емкостный сенсорный экран с поддержкой Multi-touch, диагональ 25,65 см, разрешение 1280 x 800.

  • Технические характеристики осциллографа цифрового смешанных сигналов АКИП-4150:

    Параметр Значение
    АКИП-4150/1 АКИП-4150/2 АКИП-4150/3
    Канал вертикального отклонения
    Число каналов 4 4 4
    Полоса пропускания (-3 дБ, 50 Ом) 100 МГц 200 МГц 300 МГц
    Время нарастания (50 Ом) ≤ 3,5 нс ≤ 1,8 нс ≤ 1,17 нс
    Ограничение ПП 20 МГц, Полная, Пользовательская установка
    Коэффициент отклонения (Коткл.) 500 мкВ/дел…1 В/дел – 50 Ом // 500 мкВ/дел…10 В/дел – 1 МОм
    Погрешность измерения постоянного напряжения ±3% при Котл <5 мВ/дел
    ±2% при Котл ≥5 мВ/дел
    Диапазон установки смещения 50 Ом:
    500 мкВ/дел…50 мВ/дел: ±2 В; 100 мВ/дел…1 В/дел: ±5 В
    1 МОм:
    500 мкВ/дел…50 мВ/дел: ±2 В; 100 мВ/дел…1 В/дел: ±25 В; 2 В/дел…10 В/дел: ±250 В
    Погрешность установки уровня смещения ±(3% + 0,1 дел + 2 мВ)
    Входной импеданс 50 Ом, 1 МОм (± 2 %) / 16 пФ ± 3 пФ
    Максимальное входное напряжение ≤ 400 Впик (DC+AС пик), 135 Вскз – 1 МОм // ≤ 5 Вскз – 50 Ом
    Канал горизонтального отклонения
    Коэффициент развертки (Кразв.) 5 нс/дел…1000 с/дел 2 нс/дел…1000 с/дел 1 нс/дел…1000 с/дел
    Самописец (ROLL): 50 мс/дел…1000 с/дел
    Погрешность частоты внутреннего опорного генератора ±1*10-6
    Режимы работы Основной, ZOOM окна, самописец (ROLL), X-Y
    Синхронизация
    Источник синхросигнала Любой из каналов, внешний, сеть, логический канал
    Режимы запуска развертки Автоматический, ждущий, однократный
    Диапазон установки задержки запуска 80 нс … 10 с
    Виды синхронизации По фронту, по скорости нарастания, по длительности, ТВ (NTSC，PAL, SECAM), по параметрам окна, отложенная, рант, по логическому шаблону, по НЧ протоколам RS232/UART, I2C, SPI; опция - CAN, CAN-FD, LIN, FlexRay, I2S, SENT, AUDIO
    Предзапуск ≥1 длительности экрана
    Послезапуск 1 с … 7000 с
    Синхронизация по зоне Две зоны, каналы: КАН1…КАН4, условия: пересекает, не пересекает
    Вид входа Открытый, закрытый, ВЧ и НЧ фильтры
    Чувствительность синхронизации Внутренняя: ±5 делений шкалы; Ext: ±7 В
    Аналого-цифровое преобразование
    Разрешение по вертикали 8 бит (до 12 бит с шагом 0,5 бита при использовании функции увеличения разрешения (ERES)
    Частота дискретизации 2,5 ГГц на канал (5 ГГц в режиме объединения каналов)
    Интерполяция SinX/X, X
    Длина записи 100 МБ на канал
    Режимы работы Выборка, пиковый детектор, усреднение (от 2 до 8192), накопление, ERES
    Курсорные измерения
    Источник курсоров Аналоговые каналы
    Функции Ручное управление: время - X1, X2, ΔX (Гц), 1/ΔX, амплитуда - Y1, Y2, ΔY
    Режим отслеживания: время - X1, X2, амплитуда - Y1, Y2
    Автоматические измерения
    Источник измерений КАН1…КАН4, Логические каналы, МАТЕМ, ОПОРН, ИСТОРИЯ, ZOOM
    Диапазон измерений Весь экран или ограниченно (определяется курсорами)
    Функции по вертикали Макс, Мин, Верхнее, Нижнее, Амплитуда, Пик-Пик, Среднее, Цикл Среднее, СКЗ, Цикл СКЗ, Медиана, AC СКЗ, AC СКЗ Цикл, Выбросы на вершине и в паузе
    Функции по горизонтали Период, Частота, Время нарастания/спада, +Длительность, -Длительность, +Коэф. Заполнения, -Коэф. Заполнения, Задержка
    Дополнительные Площадь положительная или отрицательная, абсолютное значение площади по переменному и постоянному току, количество фронтов, количество импульсов
    Измерение задержки Фаза, FRFR, FRFF, FFFR, FFFF, FRLR, FRLF, FFLR, FFLF, смещение
    Измерения логических каналов Частота, Период, +Длительность, -Длительность, +Коэф. Заполнения, -Коэф. Заполнения, разница по фронту/спаду A-B, фаза
    Статистика Текущее значение, Макс, Мин, СКО, Гистограмма
    Математика
    Источник математики Аналоговые каналы
    Функции A+B, A-B, A×B, A/B, редактор формул включая: Log, Exp, Sin, Cos, Tan, Sqrt, Intg, Diff), логические операторы (и, или, нет, нет и)
    БПФ Частотный анализ при длине памяти 4 МБ. Поддержка детекторов, выбора типов отображения и настроек диапазона частот
    Цифровые фильтры НЧ, ВЧ, Полосовой, Режекторный
    АЧХ анализ (опция)
    Измерительный канал Любой из аналоговых каналов
    Поддерживаемый источник сигнала Требуется активации опции генератора сигналов
    Диапазон установки частот Начальная: 50 Гц … 50 МГц. Конечная: 60 Гц … 50 МГц
    Число точек измерения 1 … 1000
    Уровень сигнала 1 МОм: 20 мВпик-пик … 6 Впик-пик
    50 Ом: 10 мВпик-пик … 3 Впик-пик
    Дополнительные возможности
    Измерение мощности (опция) Качество электроэнергии, гармоники тока, пусковой ток, потери при переключении, скорость нарастания напряжения, модуляция, пульсации на выходе, включение / выключение, переходная характеристика, PSRR, эффективность
    Автоустановка В/дел, с/дел, параметры синхросигнала
    Режим X-Y Х – кан 1, 3; Y – кан 2, 4; разность фаз < 3° до 100 кГц
    Декодирование
    Формат данных Стандартно - I2C, SPI, UART/RS232, CAN, LIN
    Опция - CAN FD, FlexRay, I2S, MIL-STD-1553B, SENT, Manchester
    Логический анализатор (опция)
    Число каналов 16
    Частота дискретизации 1,25 ГГц максимум
    Длительность импульса от 800 пс
    Длина памяти до 100 МБ
    Синхронизация по фронту, по последовательности, по длительности импульса, по шинам RS232/UART, I2C, SPI; опция - CAN, CAN-FD, LIN, FlexRay, I2S, SENT, AUDIO
    Порог срабатывания TTL (1,4 В), 5,0 В CMOS (+2.5 V), 3,3 В CMOS (+1,65 В), 2,5 В CMOS (+1,25 V), 1,8 V CMOS (+0,9 V), ECL (-1,3 В), PECL (+3,7 В), LVDS (+1,2 В) пользовательский (±20 В)
    Минимальный детектируемый уровень 500 мВпик-пик
    Генератор функциональный (опция)
    Выходной разъем 2 канала, на передней панели, BNC-тип
    Формы сигналов Синус, прямоугольник, треугольник, импульс, постоянное напряжение, шум и др. (45 встроенных форм сигналов)
    Частотный диапазон 1 мкГц…50 МГц (Синус)
    1 мкГц…15 МГц (Прямоугольник, импульс)
    1 мкГц…400 кГц (Пила)
    1 мкГц…5 МГц (сигналы произвольной формы)
    Шум, полоса частот > 50 МГц
    Разрешение 1 мкГц
    Погрешность установки ±1*10-4 (<10 кГц), ±5*10-5 (>10 кГц)
    Частота дискретизации 250 МГц
    Длина памяти 8000 точек для произвольной формы
    Разрядность ЦАП 16 бит
    Выходной уровень 10 Впик-пик… 3 Впик-пик (50 Ом); 20 мВпик-пик … 6 Впик-пик (1 МОм)
    Погрешность установки уровня ±5%
    Постоянное смещение ± 1,5 В (50 Ом); ± 3 В (1 МОм)
    Ограничение уровня , где
    Voffset – установленно значение постоянного смещения
    Vmax – максимальное пиковое напряжение на выходе с учётом выходного сопротивления
    Vpp – установленное значение выходного уровня сигнала
    Скважность 1 % ~ 99 % (для прямоугольника и импульса)
    Симметрия 0,1 % ~ 99,9 % (для пилы)
    Минимальная длительность импульса 20 нс (разрешение 10 нс)
    Модуляции Диапазон частот модулирующего колебания: 2 мГц … 50 кГц
    Виды модуляции: АМ (0 … 120%), ЧМ (девиация макс. 12,5 МГц), АМн, ЧМн
    ГКЧ: развертка по частоте (линейная, логарифмическая или шаговая), время развертки 1 мс … 500 с
    Общие данные
    ЖК-дисплей Цветной (TFT) емкостный сенсорный, диагональ 25,65 см, разрешение 1280 x 800, 8 x 12 делений
    Входы выходы Передняя панель: USB 3.0 Host, Выход калибратора 1 кГц, 3 В меандр (2)

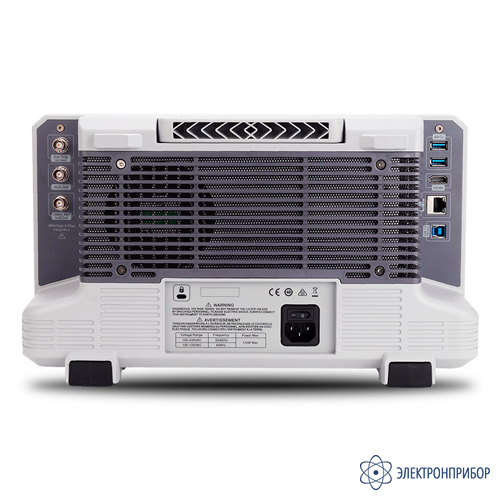

    Задняя панель: USB 3.0 Host (2), USB 3.0 Device, LAN 10/100MbaseT (RJ45)
    External Trigger: ВНЕШ или ВНЕШ/5
    Auxiliary Output: Выход синхр./ Доп.Контр. Выход / Вольтметр
    10 MHz REF IN: вход сигнала внешней опорной частоты 10 МГц ± 10 ppm, 50 Ом, 400 мВпик-пик… 4,5 Впик-пик
    10 MHz REF OUT: выход сигнала опорной частоты, 50 Ом, 1,65 Впик-пик
    Напряжение питания 100…240 В (50/ 60 Гц), 100…120 В (400 Гц)
    120 Вт максимум (4 Вт в режиме ожидания)
    Габариты (ШхВхГ) 378 х 120 х 218 мм
    Масса 3,83 кг

  • Комплект поставки АКИП-4150

    № Наименование Количество
    1 Осциллограф цифровой смешанных сигналов АКИП-4150 в выбранном исполнении 1

    Дополнительные опции АКИП-4150

    (Поставляется за отдельную плату)

    № Наименование
    1 MSO2000X-BW1MT2M Программная опция увеличения полосы пропускания с 100 МГц до 200 МГц
    2 MSO2000X-BW2MT3M Программная опция увеличения полосы пропускания с 200 МГц до 300 МГц
    3 MSO2000X-BND Программная опция, синхронизация и декодирование CAN, CAN-FD, LIN, FlexRay, AUDIO, SENT
    4 MSO2000X-AUTO Программная опция, синхронизация и декодирование CAN, CAN-FD, LIN, FlexRay, SENT
    5 MSO2000X-CAN Программная опция, синхронизация и декодирование CAN
    6 MSO2000X-CAN-FD Программная опция, синхронизация и декодирование CAN-FD
    7 MSO2000X-LIN Программная опция, синхронизация и декодирование LIN
    8 MSO2000X-FLEX Программная опция, синхронизация и декодирование FlexRay
    9 MSO2000X-SENT Программная опция, синхронизация и декодирование SENT
    10 MSO2000X-AUDIO Программная опция, синхронизация и декодирование AUDIO
    11 MSO2000X-AWG Программная опция 2-х канального генератора сигналов (ФГ + СПФ), 50 МГц. В состав опции так же входит функция амплитудно-частотного анализа
    12 MSO2000X-PWR Программная опция измерения мощности и показателей качества электроэнергии (ПКЭ)
    13 UT-ISOT Изолирующий трансформатор. Рекомендуется для амплитудно-частотного анализа
    14 UT-M15 Логический пробник, 16 цифровых каналов. Программная опция логического анализатора уже встроена в прибор
