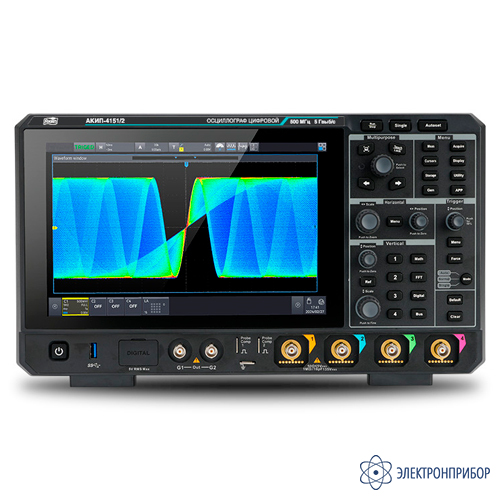

АКИП-4151 — осциллограф цифровой смешанных сигналов
Код товара: 81868-
-
Производитель
Особенности осциллографа цифрового смешанных сигналов АКИП-4151:
- 4 аналоговых канала с полосой пропускания: 350/ 500 МГц;
- Максимальная частота дискретизации 5 ГГц;
- Максимальный объем памяти 500 МБ;
- 256 уровней интенсивности свечения луча (яркостная или цветовая градация частоты разверток в зависимости от частоты их повторения);
- Скорость обновления экрана: 800.000 осц./с (до 2.000.000 осц./с в режиме сегментированной развертки);
- Режимы сбора данных: выборка, пиковый детектор (1 нс), усреднение (2 /…/ 8192), ERES (режим увеличенного разрешения АЦП);
- Интерполяция: Sin X/х, линейная;
- Более 50 видов автоматических измерений параметров, статистика, гистограммы, курсорные измерения;
- Режим сегментированной памяти: до 80.000 сегментов, минимальное межсегментное время (≤ 1 мкс);
- Режим «Поисковая машина/ Search» для поиска событий по условиям заданным пользователем;
- Программные измерительные функции вольтметра и частотомера (7 разрядов) по аналоговым каналам;
- Функции математики: сложение, вычитание, умножение, цифровые фильтры, логические операторы и редактор формул
- Частотный анализ (БПФ), 4 млн. точек;
- Режимы растяжки окна, самописец и XY;
- Декодирование сигналов: стандартно - RS232/UART, I2C, SPI; опция - CAN, CAN-FD, LIN, FlexRay, I2S, SENT, AUDIO, MIL-STD-1553B, Manchester, SENT, ARINC429;
- Программная опция измерения мощности и показателей качества электроэнергии (ПКЭ);
- Программные опции увеличение полосы пропускания;
- Логический анализатор: 16 каналов, требуется опциональный логический пробник (UT-M15);
- Программная опция генератора сигналов: 2 канала, 50 МГц, 200 встроенных произвольных форм, ЦАП 16 бит;
- Амплитудно-частотный анализ (входит в состав опции генератора сигналов);
- Интерфейсы: USB (host/device), LAN, WiFi;
- Видео выход (HDMI);
- Дистанционное управление: команды SCPI, LAN (встроенный web server);
- Большой емкостный сенсорный экран с поддержкой Multi-touch, диагональ 25,65 см, разрешение 1280 x 800.
-
-
Технические характеристики осциллографа цифрового смешанных сигналов АКИП-4151:
Параметр Значение АКИП-4151/1 АКИП-4151/2 Канал вертикального отклонения Число каналов 4 4 Полоса пропускания (-3 дБ, 50 Ом) 350 МГц 500 МГц Время нарастания (50 Ом) ≤ 1 нс ≤0,75 нс Ограничение ПП 20 МГц, Полная, Пользовательская установка Коэффициент отклонения (Коткл.) 500 мкВ/дел…1 В/дел – 50 Ом // 500 мкВ/дел…10 В/дел – 1 МОм Погрешность измерения постоянного напряжения ±3% при Котл <5 мВ/дел
±2% при Котл ≥5 мВ/делДиапазон установки смещения 50 Ом:
500 мкВ/дел…50 мВ/дел: ±2 В; 100 мВ/дел…1 В/дел: ±5 В
1 МОм:
500 мкВ/дел…50 мВ/дел: ±2 В; 100 мВ/дел…1 В/дел: ±25 В; 2 В/дел…10 В/дел: ±250 ВПогрешность установки уровня смещения ±(3% + 0,1 дел + 2 мВ) Входной импеданс 50 Ом, 1 МОм (± 2 %) / 16 пФ ± 3 пФ Максимальное входное напряжение ≤ 400 Впик (DC+AС пик), 135 Вскз – 1 МОм // ≤ 5 Вскз – 50 Ом Канал горизонтального отклонения Коэффициент развертки (Кразв.) 1 нс/дел…1000 с/дел 500 пс/дел…1000 с/дел Самописец (ROLL): 50 мс/дел…1000 с/дел Погрешность частоты внутреннего опорного генератора ±1*10-6 Режимы работы Основной, ZOOM окна, самописец (ROLL), X-Y Синхронизация Источник синхросигнала Любой из каналов, внешний, сеть, логический канал Режимы запуска развертки Автоматический, ждущий, однократный Диапазон установки задержки запуска 80 нс … 10 с Виды синхронизации По фронту, по скорости нарастания, по длительности, ТВ (NTSC,PAL, SECAM), по параметрам окна, отложенная, рант, по логическому шаблону, по НЧ протоколам RS232/UART, I2C, SPI; опция - CAN, CAN-FD, LIN, FlexRay, I2S, SENT, AUDIO Предзапуск ≥1 длительности экрана Послезапуск 1 с … 7000 с Синхронизация по зоне Две зоны, каналы: КАН1…КАН4, условия: пересекает, не пересекает Вид входа Открытый, закрытый, ВЧ и НЧ фильтры Чувствительность синхронизации Внутренняя: ±5 делений шкалы; Ext: ±7 В Аналого-цифровое преобразование Разрешение по вертикали 8 бит (до 12 бит с шагом 0,5 бита при использовании функции увеличения разрешения (ERES) Частота дискретизации 2,5 ГГц на канал (5 ГГц в режиме объединения каналов) Интерполяция SinX/X, X Длина записи 250 МБ на канал (500 МБ при объединении каналов) Режимы работы Выборка, пиковый детектор, усреднение (от 2 до 8192), накопление, ERES Курсорные измерения Источник курсоров Аналоговые каналы Функции Ручное управление: время - X1, X2, ΔX (Гц), 1/ΔX, амплитуда - Y1, Y2, ΔY
Режим отслеживания: время - X1, X2, амплитуда - Y1, Y2Автоматические измерения Источник измерений КАН1…КАН4, Логические каналы, МАТЕМ, ОПОРН, ИСТОРИЯ, ZOOM Диапазон измерений Весь экран или ограниченно (определяется курсорами) Функции по вертикали Макс, Мин, Верхнее, Нижнее, Амплитуда, Пик-Пик, Среднее, Цикл Среднее, СКЗ, Цикл СКЗ, Медиана, AC СКЗ, AC СКЗ Цикл, Выбросы на вершине и в паузе Функции по горизонтали Период, Частота, Время нарастания/спада, +Длительность, -Длительность, +Коэф. Заполнения, -Коэф. Заполнения, Задержка Дополнительные Площадь положительная или отрицательная, абсолютное значение площади по переменному и постоянному току, количество фронтов, количество импульсов Измерение задержки Фаза, FRFR, FRFF, FFFR, FFFF, FRLR, FRLF, FFLR, FFLF, смещение Измерения логических каналов Частота, Период, +Длительность, -Длительность, +Коэф. Заполнения, -Коэф. Заполнения, разница по фронту/спаду A-B, фаза Статистика Текущее значение, Макс, Мин, СКО, Гистограмма Математика Источник математики Аналоговые каналы Функции A+B, A-B, A×B, A/B, редактор формул включая: Log, Exp, Sin, Cos, Tan, Sqrt, Intg, Diff), логические операторы (и, или, нет, нет и) БПФ Частотный анализ при длине памяти 4 МБ. Поддержка детекторов, выбора типов отображения и настроек диапазона частот Цифровые фильтры НЧ, ВЧ, Полосовой, Режекторный АЧХ анализ (опция) Измерительный канал Любой из аналоговых каналов Поддерживаемый источник сигнала Требуется активации опции генератора сигналов Диапазон установки частот Начальная: 50 Гц … 50 МГц. Конечная: 60 Гц … 50 МГц Число точек измерения 1 … 1000 Уровень сигнала 1 МОм: 20 мВпик-пик … 6 Впик-пик
50 Ом: 10 мВпик-пик … 3 Впик-пикДополнительные возможности Измерение мощности (опция) Качество электроэнергии, гармоники тока, пусковой ток, потери при переключении, скорость нарастания напряжения, модуляция, пульсации на выходе, включение / выключение, переходная характеристика, PSRR, эффективность Автоустановка В/дел, с/дел, параметры синхросигнала Режим X-Y Х – кан 1, 3; Y – кан 2, 4; разность фаз < 3° до 100 кГц Декодирование Формат данных Стандартно - I2C, SPI, UART/RS232, CAN, LIN
Опция - CAN FD, FlexRay, I2S, MIL-STD-1553B, SENT, Manchester, MIL-STD-1553B, ARINC429Логический анализатор (опция) Число каналов 16 Частота дискретизации 1,25 ГГц максимум Длительность импульса от 800 пс Длина памяти до 100 МБ Синхронизация по фронту, по последовательности, по длительности импульса, по шинам RS232/UART, I2C, SPI; опция - CAN, CAN-FD, LIN, FlexRay, I2S, SENT, AUDIO, MILSTD-1553B, Manchester, SENT, ARINC429 Порог срабатывания TTL (1,4 В), 5,0 В CMOS (+2.5 V), 3,3 В CMOS (+1,65 В), 2,5 В CMOS (+1,25 V), 1,8 V CMOS (+0,9 V), ECL (-1,3 В), PECL (+3,7 В), LVDS (+1,2 В) пользовательский (±20 В) Минимальный детектируемый уровень 500 мВпик-пик Генератор функциональный (опция) Выходной разъем 2 канала, на передней панели, BNC-тип Формы сигналов Синус, прямоугольник, треугольник, импульс, постоянное напряжение, шум и др. (45 встроенных форм сигналов) Частотный диапазон 1 мкГц…50 МГц (Синус)
1 мкГц…15 МГц (Прямоугольник, импульс)
1 мкГц…400 кГц (Пила)
1 мкГц…5 МГц (сигналы произвольной формы)
Шум, полоса частот > 50 МГцРазрешение 1 мкГц Погрешность установки ±1*10-4 (<10 кГц), ±5*10-5 (>10 кГц) Частота дискретизации 250 МГц Длина памяти 8000 точек для произвольной формы Разрядность ЦАП 16 бит Выходной уровень 10 Впик-пик… 3 Впик-пик (50 Ом); 20 мВпик-пик … 6 Впик-пик (1 МОм) Погрешность установки уровня ±5% Постоянное смещение ± 1,5 В (50 Ом); ± 3 В (1 МОм) Ограничение уровня , где
Voffset – установленно значение постоянного смещения
Vmax – максимальное пиковое напряжение на выходе с учётом выходного сопротивления
Vpp – установленное значение выходного уровня сигналаСкважность 1 % ~ 99 % (для прямоугольника и импульса) Симметрия 0,1 % ~ 99,9 % (для пилы) Минимальная длительность импульса 20 нс (разрешение 10 нс) Модуляции Диапазон частот модулирующего колебания: 2 мГц … 50 кГц
Виды модуляции: АМ (0 … 120%), ЧМ (девиация макс. 12,5 МГц), АМн, ЧМн
ГКЧ: развертка по частоте (линейная, логарифмическая или шаговая), время развертки 1 мс … 500 сОбщие данные ЖК-дисплей Цветной (TFT) емкостный сенсорный, диагональ 25,65 см, разрешение 1280 x 800, 8 x 12 делений Входы выходы Передняя панель: USB 3.0 Host, Выход калибратора 1 кГц, 3 В меандр (2)

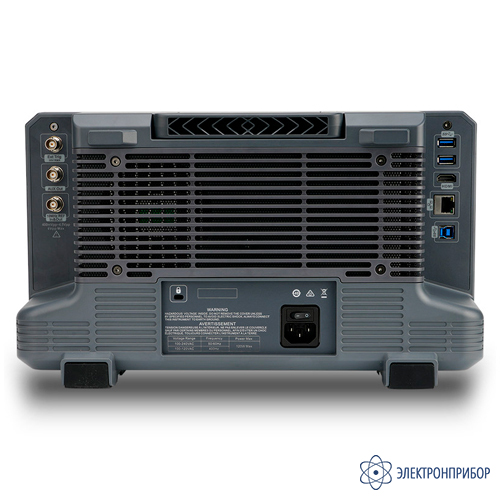

Задняя панель: USB 3.0 Host (2), USB 3.0 Device, LAN 10/100MbaseT (RJ45)
External Trigger: ВНЕШ или ВНЕШ/5
Auxiliary Output: Выход синхр./ Доп.Контр. Выход / Вольтметр
10 MHz REF IN: вход сигнала внешней опорной частоты 10 МГц ± 10 ppm, 50 Ом, 400 мВпик-пик… 4,5 Впик-пик
10 MHz REF OUT: выход сигнала опорной частоты, 50 Ом, 1,65 Впик-пик
Встроенный WiFi модуль: 802.11b/g/n,WPA-PSKНапряжение питания 100…240 В (50/ 60 Гц), 100…120 В (400 Гц)
120 Вт максимум (4 Вт в режиме ожидания)Габариты (ШхВхГ) 378 х 120 х 218 мм Масса 3,83 кг -
Комплект поставки АКИП-4151
№ Наименование Количество 1 Осциллограф цифровой смешанных сигналов АКИП-4151 в выбранном исполнении 1 Дополнительные опции АКИП-4151
(Поставляется за отдельную плату)
№ Наименование 1 MSO3000X-BW3M5T5M Программная опция увеличения полосы пропускания с 350 МГц до 500 МГц 2 MSO3000X-BND Программная опция, синхронизация и декодирование CAN, CAN-FD, LIN, FlexRay, AUDIO, SENT 3 MSO3000X-AUTO Программная опция, синхронизация и декодирование CAN, CAN-FD, LIN, FlexRay, SENT 4 MSO3000X-CAN Программная опция, синхронизация и декодирование CAN 5 MSO3000X-CAN-FD Программная опция, синхронизация и декодирование CAN-FD 6 MSO3000X-LIN Программная опция, синхронизация и декодирование LIN 7 MSO3000X-FLEX Программная опция, синхронизация и декодирование FlexRay 8 MSO3000X-SENT Программная опция, синхронизация и декодирование SENT 9 MSO3000X-AUDIO Программная опция, синхронизация и декодирование AUDIO 10 MSO3000X-MIL1553 Программная опция, синхронизация и декодирование MIL-STD-1553 11 MSO3000X-ARINC429 Программная опция, синхронизация и декодирование ARINC429 12 MSO3000X-MANCH Программная опция, синхронизация и декодирование Manchester 13 MSO3000X-AWG Программная опция 2-х канального генератора сигналов (ФГ + СПФ), 50 МГц. В состав опции так же входит функция амплитудно-частотного анализа 14 MSO3000X-PWR Программная опция измерения мощности и показателей качества электроэнергии (ПКЭ) 15 UT-ISOT Изолирующий трансформатор. Рекомендуется для амплитудно-частотного анализа 16 UT-M15 Логический пробник, 16 цифровых каналов. Программная опция логического анализатора уже встроена в прибор. -
