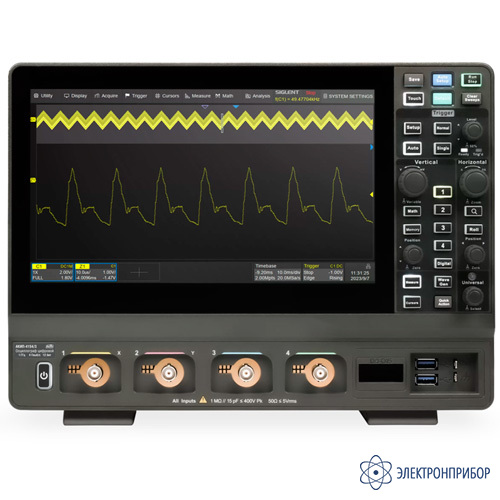

АКИП-4154 — осциллограф

Код товара: 81180
  • Осциллограф АКИП-4154 Осциллограф АКИП-4154
    3 варианта исполнения

    • Гарантия

      1 год

    • Производитель

      АКИП

    Описание осциллографа АКИП-4154:

    Цифровые запоминающие осциллографы АКИП-4154 доступны с полосами пропускания 1 ГГц, 500 МГц и 350 МГц, оснащены 12-разрядными АЦП с частотой дискретизации до 4 Гвыб/с, максимальной длиной записи 400 М на канал и отображают до 4 аналоговых каналов + 16 цифровых каналов для анализа смешанных сигналов.

    В серии АКИП-4154 используется обеспечивается скоростью захвата до 200 000 осциллограмм/с, функция 256-уровневой градации интенсивности и режим отображения цветовой температуры. В осциллографах также используется инновационная цифровая система синхронизации с высокой чувствительностью и низким джиттером. Система синхронизации поддерживает несколько мощных режимов срабатывания, включая срабатывание по последовательной шине. Такие инструменты, как запись формы сигнала в историю, функции поиска и навигации, тест по маске, построение АЧХ и анализ мощности, позволяют записывать, хранить и анализировать расширенные формы сигнала. Впечатляющий набор измерительных и математических функций, возможность подключения генератора сигналов произвольной формы с частотой 50 МГц, а также последовательное декодирование также являются особенностями серии АКИП-4154.

    Большой 10,1'' емкостной сенсорный экран поддерживает множественные жесты, а удобный дизайн пользовательского интерфейса позволяет значительно повысить эффективность работы. Он также поддерживает управление мышью и удаленное веб-управление по локальной сети.

    12-разрядный АЦП

    Все осциллографы серии АКИП-4154 оснащены 12-битным АЦП высокого разрешения с уровнем квантования до 4096, а в режиме высокого разрешения (ERES) разрешение может быть увеличено до 16 бит, что вместе с функцией вертикального и горизонтального масштабирования помогает пользователям наблюдать детали осциллограмм более полно и четко.

    ENOB - эффективные биты АЦП

    Когда высокоскоростной АЦП выполняет сбор данных, фактическое соотношение сигнал/шум/искажения АЦП не соответствует желаемой производительности, которую должно обеспечивать номинальное количество разрядов, из-за влияния шумов и искажений. Как правило, чем выше полоса пропускания осциллографа, тем выше его внутренний шум. Это связано с тем, что в осциллограф с высокой полосой пропускания попадают высокочастотные шумы. Поскольку АЦП является лишь частью системы осциллографа и не может использоваться независимо, более значимым будет показатель ENOB всей системы осциллографа. Осциллографы серии АКИП-4154 имеют разрядность до 8,3-8,6 бит, меньшую временную ошибку и частотную нестабильность, а также меньший широкополосный шум, что может эффективно обеспечить точность измерений.

    Мощная система синхронизации

    Осциллографы серии АКИП-4154 обеспечивают множество типов синхронизации, включая синхронизацию по фронту, интервалу, тайм-ауту, видео, последовательной шине, области и т. д. Среди них синхронизация по области отличается от традиционных типов синхронизации тем, что ее можно применять к случайным сигналам, характеристики которых еще не ясны, а захват сигнала может быть завершен созданием и определением области с помощью только мыши или касания сенсорного дисплея. Синхронизация по шине поддерживает протоколы: I2C, SPI, CAN, CAN FD, FlexRay, I2S, MIL-STD-1553B, SENT и другие, обеспечивая решения для тестирования встраиваемых, автомобильных, компьютерных и других последовательных шин.

    Тестирование по маске для эффективной оценки качества сигнала

    Функция тестирования по маске в основном используется для оценки качества сигнала, что позволяет отслеживать частоту сбоев в течение длительного времени. Существует два способа установки правил: первый - создание правил путем рисования многоугольных шаблонов в осциллографе, второй - создание правил путем установки горизонтальных и вертикальных значений в соответствии с «Идеальной формой сигнала», после чего осциллограф проводит тестирование форм сигнала в реальном времени и подсчитывает количество тестов, количество отказов, частоту отказов и т. д. в рамках заданных условий тестирования. Также можно установить режим «Хранить кадры отказов», и неудачные формы сигнала могут быть сохранены в истории, а частота отказов может быть отслежена в истории. Также можно установить «Store Failure Frames», и осциллограммы отказов могут быть просмотрены в режиме истории.

    Анализ источников питания

    Осциллографы серии АКИП-4154 могут быть оснащены дополнительной опцией для анализа источников питания, вместе с дифференциальными пробниками напряжения (например, серии DPB5000) и токовыми пробниками (серии CP6000), он может быстро и точно проанализировать 12 параметров источника питания, таких как качество питания, гармоники тока, пусковой ток, переходные характеристики, безопасная рабочая зона и т.д. Например, для повышения эффективности источника питания путем снижения потерь на переключение до минимума, для оценки стабильности устройства.

    Особенности осциллографа АКИП-4154:

    • 4 аналоговых канала с полосой пропускания: 350/ 500 МГц/ 1 ГГц;
    • разрядность АЦП: 12 бит;
    • максимальная частота дискретизации 4 ГГц;
    • максимальный объем памяти 400 МБ;
    • 256 уровней интенсивности свечения луча (яркостная или цветовая градация частоты разверток в зависимости от частоты их повторения);
    • скорость обновления экрана: 200.000 осциллограмм/с (до 890.000 осциллограмм/с в режиме сегментированной развертки);
    • режимы сбора данных: выборка, пиковый детектор (0,5 нс), усреднение (4 /…/ 1024), ERES (режим увеличенного разрешения АЦП);
    • интерполяция: Sin X/х, линейная;
    • более 50 видов автоматических измерений параметров, статистика, тренды, гистограммы, курсорные измерения;
    • режим сегментированной памяти: до 80.000 сегментов, минимальное межсегментное время (≤ 1,12 мкс);
    • режим HISTORY – запись и обратное воспроизведение осциллограмм (прокрутка во времени назад) для обнаружения предыдущих аномалий;
    • режим «Поисковая машина/ Search» для поиска событий по условиям заданным пользователем;
    • программные измерительные функции вольтметра и частотомера (7 разрядов) по аналоговым каналам;
    • амплитудно-частотный анализ (требуется генератор сигналов);
    • функции математики: сложение, вычитание, умножение, деление, дифференцирование (d/dt), интегрирование (∫dt) , извлечение кв. корня (√);
    • частотный анализ (БПФ), 4 млн точек;
    • режимы растяжки окна, самописец и XY;
    • декодирование сигналов: стандартно - I2C, SPI, UART, CAN, LIN; опция - CAN FD, FlexRay, I2S, MIL-STD-1553B, SENT, Manchester, ARINC429;
    • программная опция измерения мощности и показателей качества электроэнергии (ПКЭ);
    • программные опции увеличение полосы пропускания;
    • анализ смешанных сигналов: 16 каналов логический анализатор (опция);
    • функциональный генератор до 50 МГц - стандартные формы сигналов и формирование сигналов произвольной формы (опция)
    • интерфейсы: USB TMC (host/device), LAN;
    • дистанционное управление: команды SCPI на базе USB-TMC (совместимость с основными командами осциллографов LeCroy и Tektronix), LAN (VXI11/Socket/Telnet, встроенный web server;
    • большой емкостный сенсорный экран с поддержкой Multi-touch, диагональ 25,65 см, разрешение 1024 x 600.

  • Технические характеристики осциллографа АКИП-4154:

    Параметр АКИП-4154/1 АКИП-4154/2 АКИП-4154/3
    Канал вертикального отклонения
    Число каналов 4 4 4
    Полоса пропускания (-3 дБ, 50 Ом) 350 МГц 500 МГц 1 ГГц (в режиме объединения каналов)1 800 МГц
    Время нарастания (50 Ом) ≤ 830 пс ≤ 610 пс ≤ 450 пс (в режиме объединения каналов)1
    ≤ 570 пс
    Ограничение ПП 20 МГц, 200 МГц
    Коэффициент отклонения (Коткл.) 500 мкВ/дел…1 В/дел – 50 Ом // 500 мкВ/дел…10 В/дел – 1 МОм
    Уровень собственных шумов (скз, 50 Ом, 1 мВ/дел) 70 мкВ 90 мкВ 125 мкВ
    Погрешность измерения постоянного напряжения при Uсм = 0 В 500 мкВ/дел…4,95 мВ/дел: ±(0,015·8[дел]·Ко[мВ/дел]+1)
    5 мВ/дел…10 В/дел: ±(0,005·8[дел]·Ко[мВ/дел]+1), где
    Kо – значение коэффициента отклонения, мВ/дел
    Uсм – установленное значение напряжения смещения, мВ
    Диапазон установки смещения 50 Ом 50 Ом: 500 мкВ/дел…5 мВ/дел: ± 1,6 В; 5,1 мВ/дел…10 мВ/дел: ± 4 В; 10,2 мВ/дел…20 мВ/дел: ± 8 В; 20,5 мВ/дел…1 В/дел: ± 10 В
    1 МОм: 500 мкВ/дел…5 мВ/дел: ± 1,6 В; 5,1 мВ/дел…10 мВ/дел: ± 4 В; 10,2 мВ/дел…20 мВ/дел: ± 8 В; 20,5 мВ/дел…100 мВ/дел: ± 16 В 102 мВ/дел…200 мВ/дел: ± 80 В; 205 мВ/дел…1 В/дел: ± 160 В; 1,02 В/дел…10 В/дел: ± 400 В
    1 МОм 500 мкВ/дел…5 мВ/дел: ± 1,6 В; 5,1 мВ/дел…10 мВ/дел: ± 4 В; 10,2 мВ/дел…20 мВ/дел: ± 8 В; 20,5 мВ/дел…100 мВ/дел: ± 16 В 102 мВ/дел…200 мВ/дел: ± 80 В; 205 мВ/дел…1 В/дел: ± 160 В; 1,02 В/дел…10 В/дел: ± 400 В
    Входной импеданс 50 Ом (± 1 %), 1 МОм (± 2 %) / 15 пФ ± 3 пФ
    Максимальное входное напряжение ≤ 400 Впик (DC+AС пик), DC…10 кГц – 1 МОм // ≤ 5 Вскз – 50 Ом
    Канал горизонтального отклонения
    Коэффициент развертки (Кразв.) 1 нс/дел…1000 с/дел 500 пс/дел…1000 с/дел 200 пс/дел…1000 с/дел Самописец (ROLL): 50 мс/дел 500 пс/дел…1000 с/дел…1000 с/дел 200 пс/дел…1000 с/дел
    Погрешность частоты внутреннего опорного генератора Погрешность измерения временных интервалов ±2,5*10-6
    ±(δF·Tизм+2/Fд), где δF – относительная погрешность частоты внутреннего опорного генератора;
    Tизм – измеренный временной интервал, с;
    Fд – частота дискретизации, Гц
    Режимы работы основной, ZOOM окна, самописец (ROLL), X-Y
    Синхронизация
    Источники синхросигнала любой из каналов, внешний (Ext, Ext/5), сеть, логический канал
    Режимы запуска развертки автоматический, ждущий, однократный
    Виды синхронизации по фронту, по скорости нарастания, по длительности, ТВ (NTSC，PAL, HDTV), по параметрам окна, отложенная, рант, по логическому шаблону, по НЧ протоколам I2C, SPI, UART/ RS232, CAN, LIN, опция: CAN FD, FlexRay, I2S, MIL-STD-1553B, SENT
    Предзапуск 0…100 % памяти
    Послезапуск 0…5000 делений
    Синхронизация по зоне две зоны, каналы: КАН1…КАН4, условия: пересекает, не пересекает
    Вид входа открытый, закрытый, ВЧ и НЧ фильтры
    Чувствительность синхронизации внутренняя 0,26…0,5 деления шкалы;
    Ext: 200 мВпик-пик (0…10 МГц); 300 мВпик-пик (10 МГц…300 МГц);
    Ext/5: 1 Впик-пик (0…10 МГц); 1,5 Впик-пик (10 МГц…300 МГц)
    Аналого-цифровое преобразование
    Разрешение по вертикали 12 бит (до 16 бит с шагом 0,5 бита при использовании функции программного увеличения разрешения (ERES)
    Частота дискретизации 2 ГГц на канал (4 ГГц в режиме объединения каналов)2
    Интерполяция SinX/X, X
    Длина записи 100 МБ на канал (200 МБ в режиме объединения каналов, двух канальный режим)2
    400 МБ при одном активном канале
    в режиме ERES: 10 МБ на канал (20 МБ в режиме объединения каналов)2
    Пиковый детектор 0,5 нс
    Режимы работы выборка, пиковый детектор, усреднение, накопление, ERES
    Курсорные измерения
    Источник курсоров КАН1…КАН4, логические каналы, МАТЕМ, ОПОРН, ГИСТОГРАММА
    Функции ручное управление: время - X1, X2, (X1-X2), (1/ΔT); амплитуда - Y1, Y2, (Y1-Y2)
    режим отслеживания: время - X1, X2, (X1-X2)
    Автоматические измерения
    Источник измерений КАН1…КАН4, логические каналы, МАТЕМ, ОПОРН, ИСТОРИЯ, ZOOM
    Диапазон измерений весь экран или ограниченно (определяется курсорами)
    Функции по вертикали макс, мин, пик-пик, верхнее, нижнее, амплитуда, среднее, цикл среднее, СКО, цикл СКО, СКЗ, цикл СКЗ, медиана, цикл медина, выбросы на вершине и в паузе
    Функции по горизонтали период, частота, время макс, время мин, + длительность, - длительность, время нарастания/спада, Длительность пакета положительная и отрицательная, + коэффициент заполнения, -коэффициент заполнения, задержка, джиттер
    Дополнительные площадь положительная или отрицательная, абсолютное значение площади по переменному и постоянному току, количество фронтов, количество импульсов
    Измерение задержки фаза, FRFR, FRFF, FFFR, FFFF, FRLR, FRLF, FFLR, FFLF, смещение
    Статистика текущее значение, макс, мин, СКО, гистограмма, тренд, отслеживание
    Математика
    Математические каналы F1, F2, F3, F4
    Источник математики КАН1…КАН4, F1…F4
    Функции +, -, х; /; d/dt, ∫dt, √, e x , 10x , ln, lg, редактор формул БПФ – частотный анализ при длине памяти 2 МБ
    АЧХ анализ
    Измерительный канал любой из аналоговых каналов
    Поддерживаемый источник сигнала SAG1021I – аппаратная опция
    генераторы сигналов серий: АКИП-3408, АКИП-3409, АКИП-3409А, АКИП-3418, АКИП-3422
    Тип развертки прямая, многоуровневая
    Диапазон частот 10 Гц … 120 МГц (линейный или логарифмический режим)
    Виды измерений верхняя частота среза, Нижняя частота среза, Полоса пропускания, Запас по усилению, Фаза
    Дополнительные возможности
    Режим HISTORY Сохранение с временными метками последних 80.000 осциллограмм, межсегментное время ≤ 1,12 мкс
    Измерение мощности (опция) Качество электроэнергии, гармоники тока, пусковой ток, потери при переключении, скорость нарастания напряжения, модуляция, пульсации на выходе, включение / выключение, переходная характеристика, PSRR, эффективность
    Автоустановка В/дел, с/дел, параметры синхросигнала
    Режим X-Y Х – кан 1, 3; Y – кан 2, 4; разность фаз < 3° до 100 кГц
    Декодирование
    Формат данных Стандартно I2C, SPI, UART/RS232, CAN, LIN
    Опция CAN FD, FlexRay, I2S, MIL-STD-1553B, SENT, Manchester, ARINC429
    Логический анализатор (опция)
    Число каналов 16
    Частота дискретизации 1 ГГц максимум
    Длительность импульса от 3,3 нс
    Длина памяти до 100 МБ/канал
    Группы каналов D0…D7, D8…D15
    Порог срабатывания -10 В …+ 10 В
    Тип логики TTL, CMOS, LVCMOS3.3 , LVCMOS2.5, пользовательский
    Генератор функциональный
    Выходной разъем BNC-ти на внешнем модуле SAG1021I
    Формы сигналов Синус, прямоугольник, треугольник, импульс, постоянное напряжение, шум и др. (45 встроенных форм сигналов)
    Частотный диапазон 1 мкГц…50 МГц (Синус)
    1 мкГц…10 МГц (Прямоугольник, импульс)
    1 мкГц…300 кГц (Пила)
    1 мкГц…5 МГц (сигналы произвольной формы)
    Шум, полоса частот > 50 МГц
    Разрешение 1 мкГц
    Погрешность установки ±5*10-5
    Частота дискретизации 125 МГц
    Длина памяти 16000 точек для произвольной формы
    Разрядность ЦАП 14 бит
    Выходной уровень 3 Впик-пик (50 Ом); 6 Впик-пик (1 МОм)
    Постоянное смещение ± 1,5 В (50 Ом); ± 3 В (1 МОм)
    Ограничение уровня |Voffset|≤Vmax - Vpp / 2, где
    Voffset – установленно значение постоянного смещения
    Vmax - максимальное пиковое напряжение на выходе с учётом выходного сопротивления
    Vpp – установленное значение выходного уровня сигнала
    Скважность 1 % ~ 99 % (для прямоугольника и импульса)
    Симметрия 0 % ~ 100 % (для пилы)
    Напряжение изоляции ± 42 Впик
    Общие характеристики
    ЖК-дисплей Цветной (TFT) емкостный сенсорный, диагональ 25,65 см, разрешение 1024 x 600, 8 x 10 делений
    Входы выходы передняя панель: USB 3.0 Host (2), Выход калибратора 1 кГц, 3 В меандр

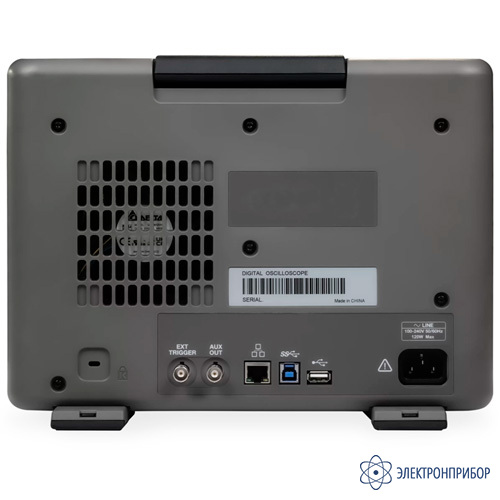

    задняя панель: USB 2.0 Host, USB 3.0 Device, LAN 10/100MbaseT (RJ45) External Trigger: ВНЕШ: ≤1,5 Вскз, внеш: ≤ 7,5 Вскз
    Auxiliary Output: Выход синхр. (3,3 В LVCMOS), Доп.Контр. Выход (3,3 В TTL)
    Напряжение питания 100…240 В (50/ 60 Гц), 120 Вт максимум (4 Вт в режиме ожидания)
    Условия эксплуатации 0...+50 °С, влажность не более 90% без образования конденсата
    Габариты (Д х Ш х В) 317,2 х 149 х 236 мм
    Масса 4,1 кг

    * примечание: при сохранении данных в режиме удаленного управления по интерфейсу LAN/Ethernet доступна выгрузка 25 МБ записанных отсчетов. Весь объем собранных данных (макс. до 256 МБ) может быть перенесен на другое внешнее устройство при помощи USB-flash носителя.

    1 – Полоса пропускания 1 ГГц доступна только при следующих установках активных каналов: КАН1+КАН3, КАН1+КАН4, КАН2+КАН3, КАН2+КАН4. В любых других случаях полоса пропускания составит 800 МГц.
    2 – Режим объединения каналов: активирован только один из пары каналов КАН1/КАН2 и/или КАН3/КАН4. Режим работы на канал: активированы оба канала из пары КАН1/КАН2 и/или оба канала КАН3/КАН4.

  • Комплект поставки АКИП-4154

    № Наименование Количество
    1 Осциллограф АКИП-4154 в соответствующей модификации 1
