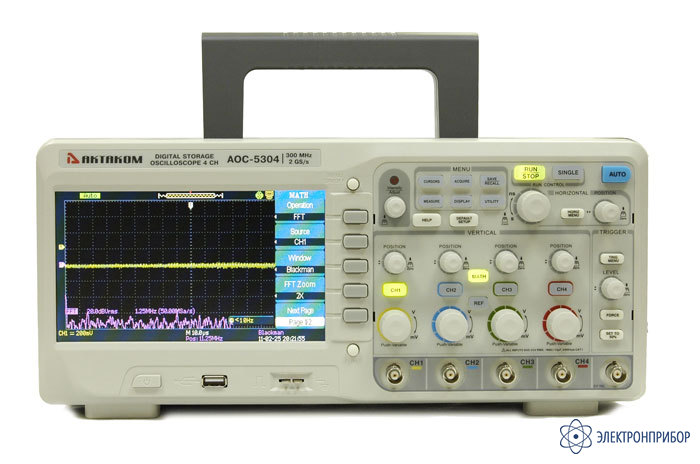

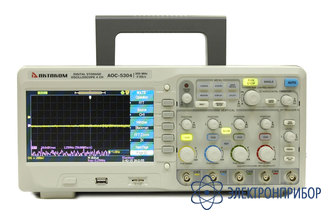

АОС-5304 — осциллограф цифровой запоминающий

Код товара: 26343
  • 48999-12

    • Гарантия

      3 года

    • Межповерочный интервал

      1 год

    • Госреестр СИ РФ

      48999-12 до 25.11.2021

    • Производитель

      АКТАКОМ

    Особенности осциллографа цифрового запоминающего АОС-5304:

    • автоматические измерения: 32 типа:
      14 по напряжению: Vpp, Vmax, Vmin, Vamp, Vtop, Vbase, Vavg, Mean, Crms, Vrms, ROVShoot, FOVShoot, RPREShoot, FPREShoot;
      18 во временной и частотной областях: Rise time, Fall time, Freq, Period, +Wid, -Wid, +Dut, -Dut, Bwid, Phase, FRR, FRF, FFR, FFF, LRR, LRF, LFR, LFF;
    • курсорные измерения: ручные, слежение, авто;
    • хранение: 20 осциллограмм, 20 установок, 2 опорных маски;
    • ограничение полосы: 20 МГц;
    • функция усреднения (4..256);
    • пиковый детектор;
    • автоматический покадровый регистратор: 2500 кадров;
    • цифровые фильтры: НЧ, ВЧ, полосовой, режективный;
    • интерполяция: Sin(x)/x, линейная;
    • математические операции: сложение, вычитание, умножение, деление;
    • инверсия сигнала;
    • быстрое преобразование Фурье (Rectangle, Blackman, Hanning, Hamming). БПФ 1024 точки;
    • режимы растяжки;
    • режим X-Y;
    • самописец: 100 мс/дел...50 с/дел;
    • встроенный 6-разрядный частотомер;
    • режим послесвечения;
    • тестирование в пределах ("годен-негоден"). Модуль Pass/Fail встроенный;
    • форматы сохранения: осциллограмма (DAV), данные (CSV), изображение (BMP), настройки (SET);
    • сохранение на USB-устройство;
    • русскоязычное меню.

  • Технические характеристики осциллографа цифрового запоминающего АОС-5304:

    Параметр Значение
    Количество каналов 4 канала + внешний запуск
    Полоса пропускания 300 МГц
    Максимальная частота дискретизации в режиме реального времени 2 Гвыб/сек (1 Гвыб/сек на канал)
    Частота дискретизации в эквивалентном режиме 50 Гвыб/сек
    Максимальный объем памяти 24 К (12 К на канал)
    Вертикальное разрешение 8 бит
    Коэффициент вертикального отклонения 2 мВ/дел...5 В/дел, погрешность: ±3% (≥ 5 мВ/дел)
    Время нарастания 1,2 нс
    Входной импеданс 1 MОм ±2% || 17 пФ ±3 пФ
    Максимальное входное напряжение 400 В пик-пик
    Коэффициент развертки 1 нс/дел…50 с/дел с шагом 1-2-5
    Источник запуска канал 1, канал 2, AC, внешний, внешний/5
    Тип входов AC, DC, ФВЧ, ФНЧ
    Тип запуска фронт, импульс, скорость нарастания, видео с выбором строки (PAL, SECAM, NTSC), поочередный
    Дисплей 7 дюймов, разрешение 480x234 точек, цветной TFT 64 К
    Интерфейс USB-host, USB-device, PASS/FAIL, LAN
    Питание 100 В - 240 В / 45 Гц...440 Гц
    Потребляемая мощность 50 Вт
    Масса 4,5 кг
    Габаритные размеры 336х118х152 мм

  • Комплект поставки АОС-5304

    № Наименование Количество
    1. Осциллограф цифровой запоминающий АОС-5304 1
    2. Кабель питания 1
    3. Осциллографический щуп 4
    4. Кабель USB 1
    5. Краткое руководство пользователя 1
