Осциллографы лабораторные

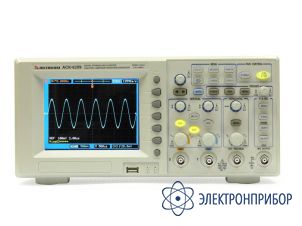

АСК-6209 — осциллограф

Код товара: 26758
    • Гарантия

      14 месяцев

    • Производитель

      АКТАКОМ

    Особенности прибора АСК-6209:

    • автоматические измерения: 12 по напряжению, 16 во временной области
    • курсорные измерения: ручные, слежение, авто
    • хранение: 10 осциллограмм, 10 установок, маска Pass/Fail
    • ограничение полосы: 20 МГц
    • функция усреднения (2..256)
    • пиковый детектор
    • автоматический покадровый регистратор
    • цифровые фильтры: НЧ, ВЧ, полосовой, режективный
    • интерполяция: Sin(x)/x, линейная
    • математические операции: сложение, вычитание, умножение
    • быстрое преобразование Фурье (5 окон), 1024 точек
    • регулируемый гистерезис уровня запуска
    • режимы растяжки, X-Y, самописец
    • встроенный 5-разрядный частотомер с запуском с передней панели
    • защита от несанкционированного доступа с паролем
    • тестирование в пределах ("годен-негоден"). Модуль Pass/Fail встроенный
    • сохранение на USB-устройство
    • русскоязычное меню
  • Технические характеристики прибора АСК-6209:

    Параметр Значения
    Общие технические характеристики
    Количество каналов 2
    Максимальная полоса пропускания 200 МГц (1 канал), 160 МГц (2 канала)
    Максимальная частота дискретизации в режиме реального времени 1 Гвыб/сек
    Частота дискретизации в эквивалентном режиме 50 Гвыб/сек
    Объем памяти максимальная - до 2,4 М точек (1,2М точек на канал)
    Вертикальное разрешение 8 бит
    Коэффициент вертикального отклонения 2 мВ/дел...10 В/дел, погрешность: ±3%
    Время нарастания 1,75 нс
    Входной импеданс 1 MОм ±2% 18 пФ ±3 пФ
    Максимальное входное напряжение 400 В пик-пик
    Коэффициент развертки 5 нс/дел…50 с/дел с шагом 1-2-5, погрешность: ±0,01%
    Источник запуска канал 1, канал 2, AC, внешний, внешний/5, по сети, поочередный
    Тип входов AC, DC, ФВЧ, ФНЧ
    Тип запуска фронт, импульс, видео с выбором строки (PAL, SECAM, NTSC)
    Технические характеристики генератора
    Параметры сигнала
    Форма сигнала 30 типов, в т.ч. синус, меандр, импульс, треугольник и др.
    Максимальная длина записи 8К точек
    Разрешение по амплитуде 14 бит
    Дискретизация 200 Мвыб/с
    Частотные характеристики
    Частота выходного сигнала 1 мкГц...40 МГц (синус)
    1 мкГц...10 МГц (импульс)
    1 мГц...1 МГц (иные)
    Разрешение 1 мкГц (синус, импульс, меандр)
    1 мГц (иные)
    Стабильность частоты ± 50 ppm
    Амплитудные характеристики
    Амплитуда выходного сигнала 2 мВпик...20 Впик (≤20 МГц)
    2 мВпик...6 Впик (>20 МГц)
    Разрешение 1 мкВпик (50 Ом)
    2 мкВпик (отрытый)
    Точность установки амплитуды ± (2%+1мВ) (f=1кГц, синус)
    Неравномерность АЧХ (синус, меандр, импульс) ±5% (≤5 МГц)
    ±10% (>5 МГц)
    Выходной импеданс 50 Ом
    Синусоида
    Коэффициент гармоник -50 дБн в диапазоне DC...5 МГц
    -45 дБн в диапазоне 5 МГц…10 МГц
    -40 дБн в диапазоне >10 МГц
    Общие искажения ≤0,2% (20 Гц…100 кГц)
    Свипирование
    Тип свипирования по частоте: линейное
    Диапазон свипирования 1 мкГц...40 МГц (≤6 Впик)
    1 мкГц...20 МГц (>6 Впик)
    Форма сигнала синус, меандр
    Цикл свипирования 1 мс…500 с
    Направление свипирования вверх, вниз, вверх-вниз
    Режим пачек импульсов
    Форма сигнала 30 форм, в т.ч.синус, меандр, треугольник и т.д.
    Количество циклов 1 ... 60000
    Частота выдачи пачек 1 мГц...1 МГц
    Амплитудная модуляция
    Форма несущей синус, меандр
    Модулирующий сигнал 30 форм, в т.ч.синус, меандр, треугольник и т.д.
    Частота модуляции 1 мГц...1 МГц
    Коэффициент модуляции 0,0...120,0%
    Частотная модуляция
    Форма несущей синус, меандр
    Модулирующий сигнал 30 форм, в т.ч.синус, меандр, треугольник и т.д.
    Частота модуляции 1 мГц...1 МГц
    Коэффициент модуляции 0,1...99,9%
    ШИМ модуляция
    Форма несущей импульс
    Модулирующий сигнал 30 форм, в т.ч.синус, меандр, треугольник и т.д.
    Частота модуляции 1 мГц...1 МГц
    Коэффициент модуляции 1...99%
    Частотная манипуляция
    Форма несущей синус
    Частота скачка 1 мкГц...40 МГц
    Интервал модуляции 1 мс...40 с
    Фазовая манипуляция
    Форма несущей синус
    Фазовый сдвиг 0..360°
    Интервал модуляции 1 мс ... 40 с
    DCOM модуляция
    Форма несущей синус, меандр
    Модулирующий сигнал 30 форм, в т.ч.синус, меандр, треугольник и т.д.
    Частота модуляции 1 мГц...1 МГц
    Общие характеристики
    Дисплей 5,6 дюймов, разрешение 320x234 точек, цветной TFT
    Интерфейс USB-host, USB-device, PASS/FAIL, RS232C , LAN
    Питание 99 В / 242 В (±10%)
    Потребляемая мощность 50 Вт
    Масса 2,5 кг
    Габаритные размеры 320х156,5х123 мм
