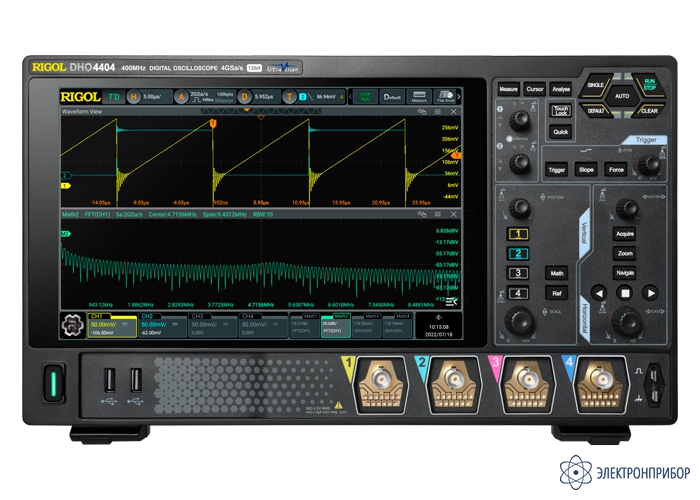

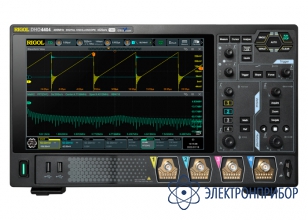

DHO4404 — осциллограф цифровой запоминающий
Код товара: 72638-
-
Гарантия
3 года
-
Производитель
-
Артикул
А237382
Описание осциллографа цифрового запоминающего DHO4404:
Цифровой осциллограф DHO4404 предлагает инженерам отличные технические характеристики и широкие функциональные возможности, необходимые для отладки современных электронных устройств. Высокое разрешение по вертикали (12 бит) позволяет наблюдать даже малейшие искажения сигнала и выделять малые сигналы на уровне шумов. Благодаря применению новейшей разработки - процессора "Centaurus" и технологии UltraVision 2, в цифровом осциллографе DHO4404 обеспечиваются высокая частота дискретизации в реальном времени, высокая скорость захвата осциллограмм (до 1500000 осциллограмм в секунду в режиме UltraAcquire), глубина записи до 500 М точек.
В цифровом осциллографе DHO4404 имеется большой сенсорный дисплей, что в комбинации с традиционными органами управления делает работу с осциллографом ещё более удобной.
-
-
Технические характеристики осциллографа цифрового запоминающего DHO4404:
Параметр Значение Полоса пропускания 50 Ом 400 MГц 1 МОм 400 MГц Режим дискретизации Реальное время Количество каналов 4 аналоговых + внешний запуск Максимальная скорость захвата осциллограмм 50000 осциллограмм в секунду (векторный режим);
1500000 осциллограмм в секунду (режим UltraAcquire)Время нарастания (50 Ом), тип ≤875 пс Регистрация Режим Обычный;
Пиковый детектор: 500 пс;
Усреднение (2, 4, 8, 16…65536 выборок);
Высокое разрешение (14 бит, 16 бит);
UltraAcquire (скорость захвата до 1500000 осциллограмм в секунду)Максимальная дискретизация (реальное время) 4 Гвыб/сек (2 Гвыб/сек - два канала; 1 Гвыб/сек - четыре канала) Глубина записи 250 М точек (125 М точек - два канала; 62,5 М точек - четыре канала) - штатно;
500 М точек (250 М точек - два канала; 125 М точек - четыре канала) - опция DHO4000-RLU-05Параметры вертикальной системы Связь по входу открытый, закрытый или земля Входной импеданс 1 MОм ±1% || 19 пФ ±3 пФ, 50 Ом ±1% Учет ослабления пробников 0,001X, 0,002X, 0,005X, 0,01X, 0,02X, 0,05X, 0,1X, 0,2X, 0,5X, 1X, 2X, 5X, 10X, 20X, 50X, 100X, 200X, 500X, 1000X, 2000X, 5000X Определение пробников автоматическое определение пробников Rigol Максимальное входное напряжение 1 МОм 300 Вскз CAT I, 400 Впик 50 Ом 5 Вскз Вертикальное разрешение 12 бит Эффективное количество ENOB (типовое) 8 бит Вертикальное отклонение 1 МОм 100 мкВ/дел ~ 10 В/дел 50 Ом 100 мкВ/дел ~ 1 В/дел Диапазон смещения 1 МОм ± 0,5 B (<500 мкВ/дел);
± 1 В (500 мкВ/дел ~ 65 мВ/дел);
± 10 В (65 мВ/дел ~ 270 мВ/дел);
± 20 В (270 мВ/дел ~ 2,75 В/дел);
±100 В (2,75 мВ/дел ~ 10 В/дел )Диапазон смещения 50 Ом ±1 В (≤135 мВ/дел);
±4 В (>135 мВ/дел ~ 1 В/дел)Динамический диапазон ±4 дел (12 бит) Ограничение полосы пропускания 20 МГц, 250 МГц - выбирается для каждого канала Погрешность коэффициента усиления ±2% от полной шкалы Погрешность смещения <200 мВ/дел: ±0,1 дел ±2 мВ ±1,5% смещения;
≥200 мВ/дел: ±0,1 дел ±2 мВ ±1% смещенияESD защита ±8 кВ (на входе BNC) Изоляция между каналами ≥100:1 (DC ~ 500 МГц), ≥30:1 (＞500 МГц ~ максимальная полоса) Параметры горизонтальной системы Коэффициент развертки 500 пс/дел ~ 1000 с/дел Временное разрешение 100 пс Погрешность временной баз ±1,5 ppm ± 1 ppm/год Максимальная задержка Пред-запуск: -5 делений;
Пост-запуск: 1 с или 100 дел, что большеЗадержка между каналами ≤500 пс Режимы Y-T, X-Y, SCAN (≥200 мс/дел), самописец ROLL (≥ 50 мс/дел или ≥ 100 мс/дел на выбор) Измерения Курсорные Количество курсоров 2 пары XY курсоров Режимы ручной (ΔY, ΔX, 1/ΔX);
отслеживания;
автоизмеренияИзмерения в X-Y режиме X = Канал 1, Y = Канал 2 Автоматические Количество автоизмерений 41 тип, 14 измерений может отображаться одновременно Источник аналоговые каналы (CH1 ~ CH4), результат математической обработки (Math1 ~ Math4) Диапазон измерения основное окно, растяжка Zoom Максимальное количество отображаемых на канал 33 типа Вертикальные Vmax, Vmin, Vpp, Vtop, Vbase, Vamp, Vupper, Vmid, Vlower, Vavg, VRMS, Per. VRMS, Overshoot, Preshoot, Area, Period Area, AC RMS Горизонтальные Period, Frequency, Rise Time, Fall Time, +Width, -Width, +Duty, -Duty, Positive Pulse Count, Negative Pulse Count, Rising Edge Count, Falling Edge Count, Tvmax, Tvmin, +Slew Rate, -Slew Rate Другие Delay(1↑-2↑), Delay(1↑-2↓), Delay(1↓-2↑), Delay(1↓-2↓), Phase(1↑-2↑), Phase(1↑-2↓), Phase(1↓-2↑), and Phase(1↓-2↓) Статистика текущее, среднее, максимальное, минимальное, стандартная девиация, подсчет времени Математические операции Количество отображаемых одновременно 4 Операции A+B, A-B, A×B, A/B, FFT, A&&B, A||B, A^B, !A, Intg, Diff, Sqrt, Lg, Ln, Exp, Abs, AX+B, LowPass, HighPass, BandPass, BandStop Цветовая градация Поддерживается в математических операциях, в том числе БПФ БПФ (FFT) Максимальная длина 1 М точек Тип окна прямоугольник, Hanning, Blackman, Hamming, Flat Top, треугольник Поиск пиков максимально 15 пиков Поиск и навигация Тип фронт, импульс Источник аналоговые каналы (CH1 ~ CH4) Отображение таблица событий во внутренней или внешней памяти Кнопки навигации Просмотр записанных сигналов по времени поступления, перемещение по событиям, воспроизведение записанных сегментов в режиме Ultra Acquire Анализ осциллограмм Pass / Fail Источник аналоговые каналы (CH1 ~ CH4) Запись Источник аналоговые каналы (CH1 ~ CH4) Максимальное количество сегментов 500000 событий запуска Режим воспроизведение кадр за кадром или непрерывный; вычисление, измерение и декодирование воспроизводимых сигналов Цветовая градация Источник аналоговые каналы (CH1 ~ CH4) Темы температура, интенсивность Режим во всех режимах Система запуска Источник запуска аналоговые каналы (CH1 ~ CH4), внешний запуск EXT TRIG, по сети Режим запуска Авто, обычный, одиночный Тип связи AC, DC; для внутреннего запуска: ФВЧ (75 кГц), ФНЧ (75 кГц) Шумовая режекция Вкл / Выкл Блокировка уровня запуска 8 нс ~ 10 с Полоса запуска Внутренний аналоговая полоса осциллографа Внешний 200 МГц Чувствительность триггера Внутренний ≥50 мВ/дел: 0,5 делений
0,7 дел (с включенной шумовой режекцией)Внешний 200 мВп-п (DC ~ 100 МГц);
500 мВп-п (100 МГц ~ 200 МГц)Диапазон уровня запуска Внутренний ±5 делений от центра экрана Внешний ±5 В Сеть фиксировано 40% ~ 60% Внешний запуск EXT TRIG Входной импеданс 1 МОм±1%, BNC разъем Джиттер запуска (типовой) < 1 нс скз (режим выборка, запуск по фронту, уровень запуска около 50% от уровня внешнего сигнала) Типы запуска Штатно: запуск по фронту, длительности импульса, скорости нарастания, видео, шаблону, длительности события, истечению времени, ранту, окну, задержке, установке / удержанию, N фронту, RS-232/UART, I²C, SPI, CAN;
Опционально: CAN-FD, FlexRay, LIN, I²S, MIL-STD-1553Запуск по фронту Тип фронта нарастающий, спадающий, нарастающий и спадающий Источник запуска аналоговые каналы (CH1 ~ CH4), EXT, сеть AC Line Запуск по длительности импульса Условие запуска положительная полярность импульса: >, <, =
отрицательная полярность импульса: >, <, =Источник запуска аналоговые каналы (CH1 ~ CH4) Запуск по скорости нарастания Условие запуска положительная или отрицательная полярность: >, <, внутри диапазона < > Источник запуска аналоговые каналы (CH1 ~ CH4) Запуск по видеосигналу Система NTSC, PAL и SECAM Стандарт 480P/60Hz, 576p/50Hz, 720p/60Hz, 720p/50Hz, 720p/30Hz, 720p/25Hz, 720p/24Hz, 1080p/60Hz, 1080p/50Hz, 1080p/25Hz, 1080p/24Hz, 1080i/60Hz, 1080i/50Hz Источник запуска аналоговые каналы (CH1 ~ CH4) Запуск по шаблону Установка шаблона H, L, X, нарастающий фронт, спадающий фронт Источник запуска аналоговые каналы (CH1 ~ CH4) Запуск по длительности события Установка H, L, X Условие запуска >, <, внутри интервала < >, вне интервала > < Источник запуска аналоговые каналы (CH1 ~ CH4) Запуск по истечении времени (TimeOut) Тип фронта нарастающий, спадающий, нарастающий и спадающий Источник запуска аналоговые каналы (CH1 ~ CH4) Запуск по ранту Условие прохождение через заданный уровень Источник запуска аналоговые каналы (CH1 ~ CH4) Запуск по окну Тип фронта нарастающий, спадающий Позиция запуска вход, выход, время Источник запуска аналоговые каналы (CH1 ~ CH4) Запуск по задержке Фронт нарастающий, спадающий Условие задержки >, <, внутри интервала < >, вне интервала > < Источник запуска аналоговые каналы (CH1 ~ CH4) Запуск Установка / Удержание Фронт нарастающий, спадающий Установка времени аналоговые каналы (CH1 ~ CH4) Запуск по N фронту Тип фронта нарастающий, спадающий Источник запуска аналоговые каналы (CH1 ~ CH4) RS-232/UART запуск Условие запуска Start, Error, Check Error, Data Скорость до 20 Мбит/сек Источник запуска аналоговые каналы (CH1 ~ CH4) I2C запуск Условие запуска Start, Restart, Stop, Missing Ack, Address, Data, Address&Data Разрядность адреса 7 бит, 8 бит, 10 бит Источник запуска аналоговые каналы (CH1 ~ CH4) SPI запуск Условие запуска CS, TimeOut Разрядность 4 бит ~ 32 бит Источник запуска аналоговые каналы (CH1 ~ CH4) CAN запуск Условие запуска начало фрейма, конец фрейма, Remote ID, Overload, Frame ID, Frame Data, Data&ID, Frame Error, Bit Fill, Answer Error, Check Error, Format Error, Random Тип сигнала CAN_H, CAN_L, TX/RX, DIFF Скорость до 5 Мбит/сек Источник запуска аналоговые каналы (CH1 ~ CH4) CAN-FD запуск
(опция HDO4000-AUTOA)Условие запуска начало фрейма, конец фрейма, Remote ID, Overload, Frame ID, Frame Data, Data&ID, Frame Error, Bit Fill, Answer Error, Check Error, Format Error, Random Тип сигнала CAN_H, CAN_L, TX/RX, DIFF Скорость до 10 Мбит/сек Источник запуска аналоговые каналы (CH1 ~ CH4) FlexRay запуск
(опция HDO4000-FLEXA)Условие запуска Позиция (TSS End, FSS_BSS End, FES End, DTS End); фрейм (Null, Syn, Start , All); символ (CAS/MTS, WUS); ошибка (Head CRC Err, Tail CRC Err, Decode Err, Random Err) Скорость до 10 Мбит/сек Источник запуска аналоговые каналы (CH1 ~ CH4) LIN запуск
(опция HDO4000-AUTOA)Условие запуска Sync, ID, Data (длина задается), Data&ID, Wakeup, Sleep, Error Скорость до 20 Мбит/сек Источник запуска аналоговые каналы (CH1 ~ CH4) I2S запуск
(опция HDO4000-AUDIOA)Тип канала левый, правый, левый и правый Условие сравнения =, ≠, >, <, < >, > < Режимы I2S, LJ, RJ Источник запуска аналоговые каналы (CH1 ~ CH4) MIL-STD-1553 запуск
(опция HDO4000-AEROA)Условие запуска Data Sync, Cmd Sync, все поля синхронизации All Sync, Data, RTA, RTA+11Bit, Error (ошибка синхронизации и ошибка четности) Источник запуска аналоговые каналы (CH1 ~ CH4) Декодирование сигналов Типы шин Штатно: Parallel, RS232/UART, I2C, SPI, CAN;
Опционально: CAN-FD, FlexRay, LIN, I2S, MIL-STD-1553Параллельные шины Parallel Разрядность 4 бит Источник аналоговые каналы (CH1 ~ CH4) RS-232/UART Разрядность TX/RX 5 бит ~ 9 бит Скорость до 20 Мбит/сек Четность Odd, Even, нет Стоповые биты 1 или 2 бита Источник аналоговые каналы (CH1 ~ CH4) I2C Параметр Адрес (c или без бита R/W), данные, ACK Источник аналоговые каналы (CH1 ~ CH4) SPI Параметр MISO/MOSI данные Тип CS, TimeOut Разрядность 4 бит ~ 32 бит Источник аналоговые каналы (CH1 ~ CH4) CAN Параметр Frame (ID, byte number, CRC), Overload Frame, Frame Data ((standard/extended ID, control domain, data domain, CRC, and ACK) Тип CAN_H, CAN_L, TX/RX, DIFF Скорость до 5 Мбит/сек Источник аналоговые каналы (CH1 ~ CH4) CAN-FD
(опция HDO4000-AUTOA)Параметр Frame (ID, byte number, CRC), Overload Frame, Frame Data ((standard/extended ID, control domain, data domain, CRC, and ACK) Тип CAN_H, CAN_L, TX/RX, DIFF Скорость до 10 Мбит/сек Источник аналоговые каналы (CH1 ~ CH4) FlexRay
(опция HDO4000-FLEXA)Параметр ID, PL (payload), Header CRC, Cycle Count, Data, Tail CRC, DTS Тип BP, BM, RX/TX Скорость до 10 Мбит/сек Источник аналоговые каналы (CH1 ~ CH4) LIN
(опция HDO4000-AUTOA)Протокол версия (1.X или 2.X) Параметр sync, ID, data, check sum Скорость до 20 Мбит/сек Источник аналоговые каналы (CH1 ~ CH4) I2S
(опция HDO4000-AUDIOA)Тип канала левый, правый Разрядность 4 бит ~ 32 бит Режимы I2S, LJ, RJ Источник аналоговые каналы (CH1 ~ CH4) MIL-STD-1553
(опция HDO4000-AEROA)Параметр data word, command word, status word (адрес+последние 11 бит) Источник аналоговые каналы (CH1 ~ CH4) Цифровой вольтметр Источник аналоговые каналы (CH1 ~ CH4) Функция измерения DC, AC+DC RMS, AC RMS Разрешение ACV / DCV: 4 бита Звуковой сигнал при выходе значения напряжения за верхний или нижний заданные пределы внутри или вне установленного диапазона Частотомер Общие параметры Источник аналоговые каналы (CH1 ~ CH4) или внешний запуск EXT Разрешение 3 или 6 цифр, пользовательская Максимальная частота максимальная частота аналогового канала Функция измерения частота, период, счет импульсов Суммирование Источник 48-бит счетчика Фронт подсчет количества нарастающих фронтов Временная база внутренний источник опорной частоты Основные технические характеристики Дисплей Тип дисплея диагональ 10,1" , емкостной сенсорный мультитач Разрешение дисплея 1280 (по горизонтали) × 800 (по вертикали) точек Сетка 10 делений (по вертикали) x 8 делений (по горизонтали) Послесвечение выкл; от 100 мс до 10 с; бесконечно Яркость 256 уровней (ЖК HDMI) Процессор Тип процессора Cortex-A72, 1,8 ГГц, hexa-core Системная память 4 Гб RAM Операционная система Android Внутренняя энергонезависимая память 8 Гб Энергонезавсисмая память Формат сохранения настройки setup (*.stp) изображения image (*.png, *.bmp, *.tif, *.jpg) осциллограммы и данные CSV waveform data (*.csv), binary waveform data (*.bin, *.wfm), list data (*.csv), reference waveform data (*.ref, *.csv, *.bin) Опорные осциллограммы 10 осциллограмм Порты ввода/вывода USB 3.0 Hi-speed Host 2 на передней панели USB 3.0 Hi-speed Device 1 на задней панели LAN 1 на задней панели (10 / 100 / 1000 Base-T, поддержка LXI-C) WEB интерфейс поддержка VNC Web HDMI видеовыход 1 на задней панели (HDMI 1,4, A plug) Вход/выход опорного сигнала
10 MHz Reference Clock In/OutВход 1, BNC разъем на задней панели Параметры входного сигнала 50 Ом, амплитуда 130 мВпп ~ 4,1 Впп (-10 дБм, 20 дБм), частота 10 МГц ± 10 ppm Выход 1, BNC разъем на задней панели Параметры выходного сигнала 50 Ом, 1,5 Впп синусоидальная форма Aux Output комбинированный выход Разъем BNC на задней панели:
Vo (H) ≥2,5 В (открытый контур) ≥1,0 В (50 Ом - GND);
Vo (L) ≤0,7 В (на нагрузке) ≤4 мА; ≤0,25 В (50 Ом - GND)Выход синхронизации
(Trig Out)Импульсный сигнал синхронизации Выход "Годен / Не годен" (Pass / Fail) Импульсный сигнал по событию (задание полярности, длительность 10 нс...10 мс Выход компенсации пробника Частота меандр 1 кГц Амплитуда 0 ~ 3 Вп-п Питание Напряжение 100 ~ 240 Вэфф. AC, 50 ~ 60 Гц Потребляемая мощность <200 Вт Предохранитель 3,15 A, T тип, 250 В Массо-габаритные параметры Габаритные размеры (Ш×В×Г) 358,14×214,72×120,62 мм Размер в стойку 4U Вес 3,8 кг без упаковки;
5,37 кг с упаковкой -
Комплект поставки DHO4404
№ Наименование Количество 1 Осциллограф цифровой запоминающий DHO4404 1 2 Кабель питания 1 3 Кабель USB 1 4 Пассивный пробник 4 Дополнительная комплектация DHO4404
(Поставляется за отдельную плату)
№ Наименование 1 PHA0150 Дифференциальный пробник 2 PHA1150 Дифференциальный пробник 3 RP1006C Токовый пробник 4 PCA1030 Токовый пробник 5 PCA1150 Токовый пробник 6 PCA2030 Токовый пробник -
