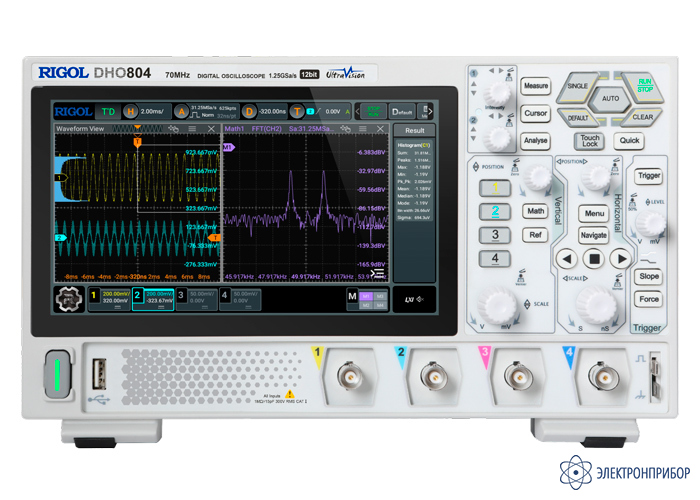

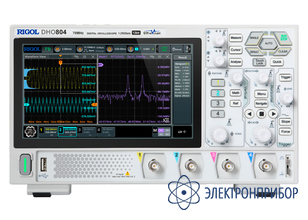

DHO804 — цифровой осциллограф высокого разрешения
Код товара: 74358-
4-6 дней
-
Гарантия
3 года
-
Производитель
-
Артикул
А244402
Описание цифрового осциллографа высокого разрешения DHO804:
DHO804 цифровой, 4-х канальный, малошумящий, запоминающий осциллограф реального времени, бюджетного ценового класса, с полосой пропускания до 70 МГц, с цветным сенсорным экраном (диагональ 7", 1024x600 точек), в удобном компактном корпусе.
Инновационная элементная база и оригинальные конструктивные решения, использованные в конструкции осциллографа высокого разрешения DHO804, соответствуют самым современным требованиям, предъявляемым специалистами к измерительным приборам при проектировании, отладке и тестировании электронных устройств.
Особенности цифрового осциллографа высокого разрешения DHO804:
- 4 аналоговых входных канала;
- максимальная полоса пропускания: 70 МГц;
- время нарастания сигнала по вертикали от уровня в 10% до 90%: не более 5 нсек;
- частота дискретизации максимальная: 1,25 Гвыб/с на канал при работе 1-го канала (625 Мвыб/с на 2 канала, 312,5 Мвыб/с при работе всех 4-х каналов);
- максимальная стандартная память: 25 М точек на канал при работе 1-го канала (10 М точек при работе 2-х каналов, 1 М точек при работе всех 4-х каналов);
- стандартное вертикальное разрешение АЦП: 12 бит;
- максимальная скорость захвата: до 300 000 осциллограмм в секунду (векторный режим), до 1 000 000 осциллограмм в секунду (режим - UltraAcquire);
- анализ осциллограмм: до 500 000 кадров;.
- расширенная синхронизация: 16 типов, штатно;
- декодирование протоколов: 5 штатно;
- 41 тип автоизмерений;
- математические функции;
- статистика;
- функция БПФ;
- встроенный вольтметр;
- встроенный частотомер;
- интерфейсы: USB-host, USB-device, LAN (c VNC Web), HDMI;
- дисплей: диагональ 10,1", цветной, сенсорный, 1280 х 800 пикселей;
- вес: 1,8 кг;
- размеры: 266 x 162 x 78 мм.
-
-
Технические характеристики цифрового осциллографа высокого разрешения DHO804:
Параметр Значение Осциллограф Полоса пропускания 70 МГц Режим дискретизации Реальное время Количество каналов 4 аналоговых Регистрация Режим Обычный
Пиковый детектор 1,6 нс
Усреднение (2, 4, 8, 16…65536 выборок)
Режим UltraAcquire: захват 1000000 осциллограмм в секундуМаксимальная дискретизация (реальное время) 1,25 Гвыб/сек (625 Мвыб/сек - 2 канала, 312,5 Мвыб/сек - 4 канала) Параметры вертикальной системы Связь по входу Открытый, закрытый, земля Входной импеданс 1 MОм±1% || 15 пФ ±3 пФ Учет ослабления пробников 0,001X, 0,002X, 0,005X, 0,01X, 0,02X, 0,05X, 0,1X, 0,2X, 0,5X,
1X, 2X, 5X, 10X, 15X, 20X, 50X, 100X, 150X, 200X, 500X,
1000X, 1500X, 2000X, 5000X, 10000X, 15000X, 20000X, 50000XМаксимальное входное напряжение 300 Вскз CAT I, 400 Вп-п (DC+Впик) Вертикальное разрешение 12 бит Вертикальное отклонение 500 мкВ/дел ~ 10 В/дел Диапазон смещения ±0,5 В (<500 мкВ/дел)
±1 В (500 мкВ/дел ~ 65 мВ/дел)
±8 В (65 мВ/дел ~ 270 мВ/дел)
±20 В (270 мкВ/дел ~ 2,75 В/дел)
±100 В (2,75 В/дел ~ 10 В/дел)Динамический диапазон ±4 дел (12 бит) Ограничение полосы пропускания 20 МГц, полный диапазон Время нарастания ≤5 нс (типичное) Погрешность коэффициента усиления ≤5 мВ: ±2% от полной шкалы (типичное)
>5 мВ: ±1% от полной шкалы (типичное)Погрешность смещения ≤200 мВ/дел: ±0,1 дел ±2 мВ ±1,5% смещения
>200 мВ/дел: ±0,1 дел ±2 мВ ±1% смещенияИзоляция между каналами ≥100:1 Параметры горизонтальной системы Скорость захвата осциллограмм 30000 осциллограмм в секунду в векторном режиме
1000000 осциллограмм в секунду в режиме UltraAcquireИнтерполяция (sin x)/x Глубина записи 25 М точек (10 М точек - 2 канала, 1 М точек - 4 канала) Коэффициент развертки 5 нс/дел ~ 500 с/дел, точная Погрешность временной баз ≤±25 ppm ± 5 ppm/год Максимальная задержка Пред-запуск: -5 дел
Пост-запуск: 1 с или 100 дел (что больше)Режимы Y-T, X-Y, самописец (≥50 мс/дел), SCAN (≥200 мс/дел) Измерения Курсорные измерения Количество курсоров 2 пары XY курсоров Режимы Ручной (ΔY, ΔX, 1/ΔX)
Отслеживания
АвтоизмеренияИзмерения в X-Y режиме X = Канал 1, Y = Канал 2 Автоматические измерения Количество автоизмерений 41 тип с отображением 10 одновременно Источник Аналоговые каналы (CH1 ~ CH4),
результат математической обработки (Math1 ~ Math4)Окно измерений Основное, ZOOM Режим "Все измерения" Отображение 33 измерений (вертикальные и горизонтальные) Вертикальные Vmax, Vmin, Vpp, Vtop, Vbase, Vamp, Vupper, Vmid, Vlower, Vavg, VRMS, Per. VRMS, Overshoot, Preshoot, Area, Period Area Горизонтальные Period, Frequency, Rise Time, Fall Time, +Width, -Width, +Duty, -Duty, Positive Pulse Count, Negative Pulse Count, Rising Edge Count, Falling Edge Count, Tvmax, Tvmin, +Slew Rate, -Slew Rate Другие Delay(A↑-B↑), Delay(A↑-B↓), Delay(A↓-B↑), Delay(A↓-B↓), Phase(A↑-B↑), Phase(A↑-B↓), Phase(A↓-B↑), Phase(A↓-B↓) Математические операции Количество отображаемых одновременно 4 Операции A+B, A-B, A×B, A/B, FFT, A&&B, A||B, A^B, !A, Intg, Diff, Sqrt, Lg, Ln, Exp, Abs, AX+B, LowPass, HighPass, BandPass, BandStop Цветовая градация Поддерживается в математических операциях, в том числе БПФ БПФ (FFT) Максимальная длина 1 М точек Тип окна Прямоугольник, Hanning, Blackman, Hamming, Flat Top, треугольник Представление Полный дисплей, половина дисплея Поиск пиков Максимально 15 пиков Поиск и навигация Тип Фронт, импульс Отображение Таблица событий с сохранением во внутреннюю память или USB-носитель Источник Любой аналоговый канал Типы Навигация по времени: переход к полученным формам сигналов во временном порядке.
Навигация по событиям: используются кнопки навигации для прокрутки результатов поиска событий и перехода к указанному событию.
Навигация по кадру: переход к указанному сегменту кадра в режиме Ultra Acquire.Анализ осциллограмм Pass / Fail Источник Аналоговые каналы (CH1 ~ CH4) Запись осциллограмм Анализ Поддержка воспроизведения кадр за кадром или непрерывного воспроизведения;
Возможность вычисления, измерения и декодирования воспроизводимых сигналовИсточник Аналоговые каналы (CH1 ~ CH4) Гистограмма Источник Аналоговые каналы (CH1 ~ CH4), результат автоизмерений Тип Горизонтальные, вертикальные, измерение Измерение Статистика: сумма, пик, максимальное, минимальное, размах
Гистограмма: среднее, медиана, режим, ширина интервала (bin width), Sigma, XScaleРежим Во всех режимах, кроме ZOOM, XY, ROLL Цветовая градация Источник Аналоговые каналы (CH1 ~ CH4) Темы Температура, интенсивность Режим Во всех режимах Декодирование Стандартно Параллельно, RS232/UART, I²C, SPI Система запуска Источник запуска Аналоговые каналы (CH1 ~ CH4) Режим запуска Авто, обычный, одиночный Тип связи AC, DC, ФВЧ (120 кГц, внутренний запуск), ФНЧ (120 кГц, внутренний запуск) Шумовая режекция Вкл / Выкл Блокировка уровня запуска 8 нс ~ 10 с Полоса запуска Аналоговая полоса осциллографа Чувствительность триггера Внутренний ≥50 мВ/дел: 0,5 деления; 0,7 дел (с включенной шумовой режекцией) Диапазон уровня запуска ±4,5 делений от центра экрана Типы запуска Запуск по фронту, длительности импульса, скорости нарастания, видео, шаблону, длительности события, истечению времени, ранту, окну, задержке, установке / удержанию, N фронту, RS-232/UART, I²C, SPI Запуск по фронту Тип фронта Нарастающий, спадающий, нарастающий & спадающий Источник запуска Аналоговые каналы (CH1 ~ CH4) Запуск по длительности импульса Условие запуска Положительная полярность импульса: >, <, =
Отрицательная полярность импульса: >, <, =Источник запуска Аналоговые каналы (CH1 ~ CH4) Запуск по скорости нарастания Условие запуска Положительная или отрицательная полярность: >, <, внутри диапазона <> Источник запуска Аналоговые каналы (CH1 ~ CH4) Запуск по видеосигналу Система NTSC, PAL и SECAM Стандарт 480p/60Hz, 576p/50Hz, 720p/60Hz, 720p/50Hz, 720p/30Hz, 720p/25Hz, 720p/24Hz, 1080p/60Hz, 1080p/50Hz, 1080p/30Hz, 1080p/25Hz, 1080p/24Hz, 1080i/60Hz, 1080i/50Hz Источник запуска Аналоговые каналы (CH1 ~ CH4) Запуск по шаблону Установка шаблона H, L, X, нарастающий фронт, спадающий фронт Источник запуска Аналоговые каналы (CH1 ~ CH4) Запуск по длительности события Установка H, L, X Условие запуска >, <, внутри интервала<>, вне интервала >< Источник запуска Аналоговые каналы (CH1 ~ CH4) Запуск по истечении времени (TimeOut) Тип фронта Нарастающий, спадающий, нарастающий & спадающий Источник запуска Аналоговые каналы (CH1 ~ CH4) Запуск по ранту Условие Прохождение через заданный уровень Источник запуска Аналоговые каналы (CH1 ~ CH4) Запуск по окну Тип фронта Нарастающий, спадающий Позиция запуска Вход, выход, время Источник запуска Аналоговые каналы (CH1 ~ CH4) Запуск по задержке Фронт Нарастающий, спадающий Условие задержки >, <, внутри интервала<>, вне интервала >< Источник запуска Аналоговые каналы (CH1 ~ CH4) Запуск Установка / Удержание Фронт Нарастающий, спадающий Источник запуска Аналоговые каналы (CH1 ~ CH4) Запуск по N фронту Тип фронта Нарастающий, спадающий Источник запуска Аналоговые каналы (CH1 ~ CH4) RS-232/UART запуск Условие запуска Start, Error, Check Error, Data Скорость До 20 Мбит/сек Источник запуска Аналоговые каналы (CH1 ~ CH4) I²C запуск Условие запуска Start, Restart, Stop, Missing Ack, Address, Data, Address & Data Разрядность адреса 7 бит, 8 бит, 10 бит Источник запуска Аналоговые каналы (CH1 ~ CH4) SPI запуск Условие запуска CS, TimeOut Разрядность 4 бит ~ 32 бит Источник запуска Аналоговые каналы (CH1 ~ CH4) Цифровой вольтметр Источник Аналоговые каналы Функция измерения DC, AC+DC RMS, AC RMS Разрешение ACV/DCV: 3 бита Звуковой сигнал При выходе за пределы заданного диапазона Частотомер Общие параметры Источник Аналоговые каналы Разрешение 3-6 бит, пользовательская Максимальная частота Максимальная частота аналогового канала Функция измерения Частота, период, счет импульсов Суммирование Источник 48-бит счетчика Фронт Подсчет количества нарастающих фронтов Временная база Внутренний источник опорной частоты Основные технические характеристики Дисплей Тип дисплея Диагональ 7”, сенсорный, емкостной Разрешение дисплея 1024 (по горизонтали) × 600 (по вертикали) точек Сетка 10 (по горизонтали) x 8 (по вертикали) Послесвечение От 100 мс до 10 с, бесконечно Яркость 256 уровней интенсивности (ЖК, HDMI) Порты ввода/вывода USB 2.0 Hi-speed Host 1 на передней панели USB 2.0 Hi-speed Device 1 на задней панели LAN 1 на задней панели (10/100 Base-T, поддержка LXI-C) WEB интерфейс Поддержка Web Control interface HDMI видеовыход 1 на задней панели (HDMI 1.4b, A plug) EXT вход внешнего запуска 1 на передней панели, BNC Aux Output комбинированный выход Разъем BNC на задней панели:
Vo (H) ≥2,5 В (открытый контур) ≥1,0 В (50 Ом - GND);
Vo (L) ≤0,7 В (на нагрузке) ≤4 мА; ≤0,25 В (50 Ом - GND)Выход синхронизации (Trig Out) Импульсный сигнал синхронизации Выход "Годен / Не годен" (Pass / Fail) Импульсный сигнал по событию (задание полярности, длительность 100 нс...10 мс) Выход компенсации пробника Частота Меандр 1 кГц Амплитуда 3 Вп-п Выход генератора сигнала AFG OUT 1 на задней панели, BNC разъем Процессор Тип процессора Cortex-A72 1,8 ГГц, 6-ядер Системная память 4 Гб RAM Операционная система Android Внутренняя энергонезависимая память 8 Гб Питание Интерфейс источника питания Type-C Напряжение питания DC 12 В, 4 A Потребляемая мощность Максимум 48 Вт (при подключении к различным интерфейсам, USB-накопителю, активным датчикам) Массо-габаритные параметры Габаритные размеры (Ш×В×Г) 265,35 x 161,75 x 77,38 мм Вес Около 1,78 кг (2,78 кг с упаковкой) -
Комплект поставки DHO804
№ Наименование Количество 1 Цифровой осциллограф высокого разрешения DHO804 1 2 Сетевой адаптер 1 3 Кабель заземления 1 4 Пассивный пробник 4 -
