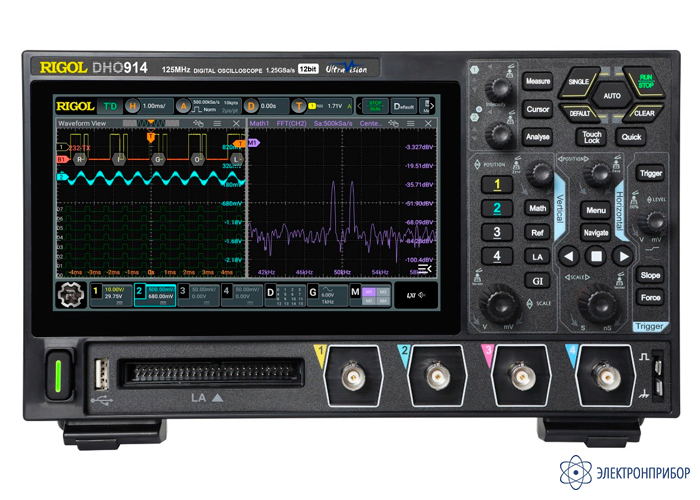

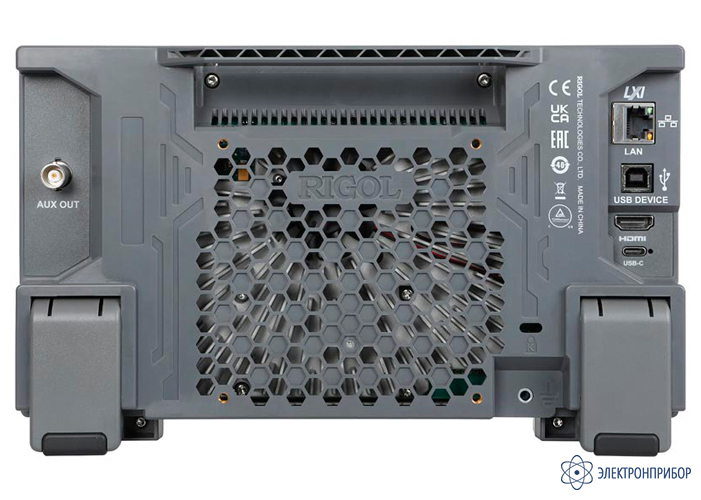

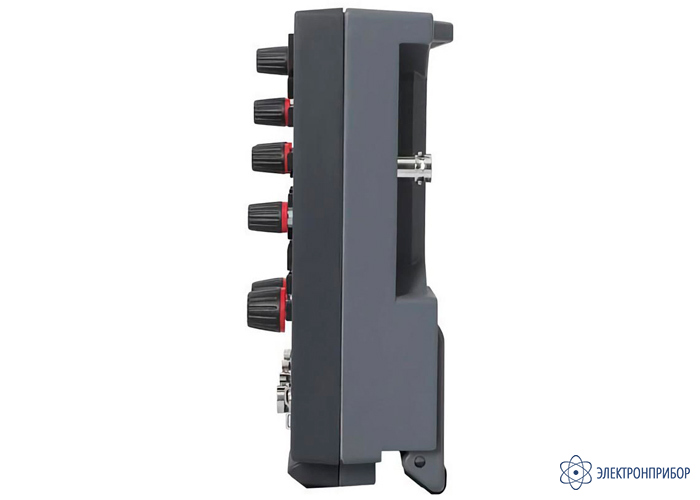

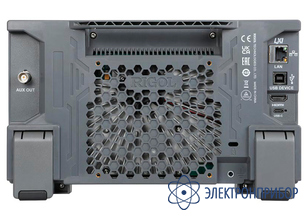

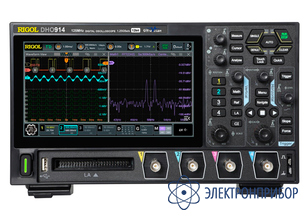

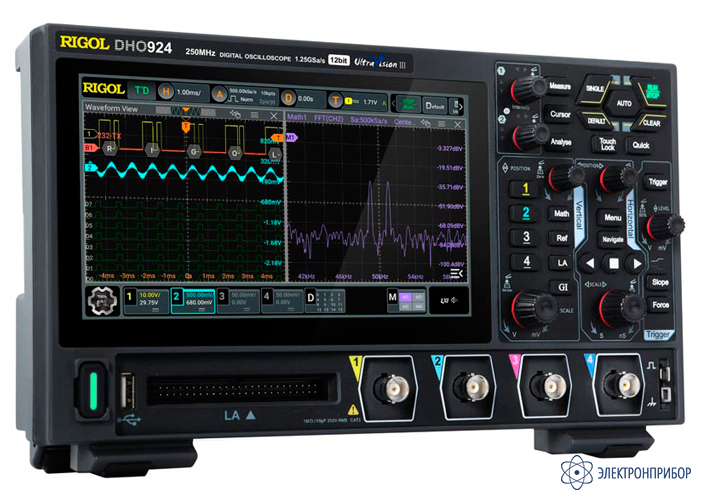

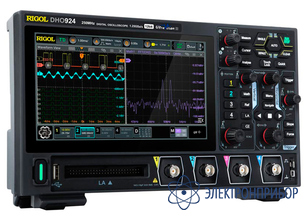

DHO914 — цифровой осциллограф высокого разрешения
Код товара: 74361-
-
Гарантия
3 года
-
Производитель
-
Артикул
А244405
Описание цифрового осциллографа высокого разрешения DHO914:
DHO914 цифровой, 4-х канальный (+16 цифровых каналов, опция), малошумящий, многофункциональный осциллограф реального времени, с АЦП-12 бит, бюджетного ценового класса, с полосой пропускания до 125 МГц! (впервые для экономичных приборов), с цветным сенсорным экраном (диагональ 7", 1024x600 точек), в удобном компактном корпусе.
Пользовательский функционал осциллографа DHO914 обеспечивает специалисту измерительные возможности нескольких приборов:
- запоминающего цифрового осциллографа реального времени с высоким разрешением;
- 16-ти канального логического анализатора (опция);
- анализатора сигналов цифровых протоколов передачи данных;
- измерителя АЧХ на основе диаграмм Боде.
Инновационная элементная база и оригинальные конструктивные решения, использованные в конструкции осциллографа высокого разрешения DHO914, соответствуют самым современным требованиям, предъявляемым специалистами к измерительным приборам при проектировании, отладке и тестировании электронных устройств.
Функциональные особенности цифрового осциллографа высокого разрешения DHO914:
- сверхнизкий уровень собственного шума обеспечит четкое отображение формы входного сигнала на экране;
- возможность фиксации и захвата слабых по уровню входных сигналов;
- вертикальное разрешение с помощью АЦП 12 бит в 4096 раз эффективнее чем у 8-ми битных приборов;
- цифровой люминофорный дисплей с 256-ю уровнями градации интенсивности в реальном времени;
- анализ графика Боде, гистограмм, анализ цифрового сигнала;
- функция поиска и навигации по форме сигнала позволяет быстрее отслеживать аномалии сигнала;
- емкостный цветной мультисенсорный экран с диагональю 7" (разрешение 1024x600 точек);
- совершенно новая гибкая ручка обеспечивает удобство использования;
- интерфейсы USB-устройства и хоста, LAN и HDMI (стандартно) для всех моделей этой серии;
- новый и изысканный промышленный дизайн, простота в эксплуатации;
- уникальное онлайн-обновление;
- возможность питания от внешнего аккумулятора (тот же функционал, как и при подзарядке смартфонов);
- поддержка удаленного контроля управления прибором по сети Интернет с помощью браузера.
Особенности цифрового осциллографа высокого разрешения DHO914:
- 4 аналоговых входных канала;
- максимальная полоса пропускания аналоговых каналов: до 125 МГц;
- 16 цифровых каналов (опция, доступна только вместе с пробником PLA2216);
- вертикальное разрешение (аналоговые каналы) — 12 бит;
- вертикальное разрешение (цифровые каналы) — 1 бит;
- время нарастания сигнала по вертикали от уровня в 10% до 90%: не более 2,8 нс;
- минимальная длительность фиксируемого импульса на цифровых каналах — 5 нс;
- максимальная частота дискретизации в реальном времени 1,25 Гвыб/с (при работе 1-го канала);
- максимальная глубина памяти 50 М точек (при работе 1-го канала, 25 М точек для 2-х каналов, 10 М точек — для 4-х каналов);
- диапазон чувствительности по вертикали: от 200 нВ/дел до 10 В/дел;
- максимальная скорость захвата (в режиме UltraAcquire) — 1 000 000 осциллограмм в секунду;
- максимальная скорость захвата (в режиме векторный режим) — 300 000 осциллограмм в секунду;
- анализ осциллограмм: до 500 000 кадров;
- расширенная синхронизация: 16 типов, штатно;
- декодирование протоколов: 6 типов штатно;
- 41 тип автоизмерений;
- математические функции;
- статистика;
- функция БПФ;
- встроенный вольтметр;
- встроенный частотомер;
- интерфейсы: USB-host, USB-device, LAN (c VNC Web), HDMI;
- дисплей: диагональ 7", цветной, сенсорный, 1024 х 600 пикселей;
- вес: 1,8 кг;
- размеры: 266 x 162 x 78 мм.
-
-
Технические характеристики цифрового осциллографа высокого разрешения DHO914:
Параметр Значение Осциллограф Полоса пропускания 125 МГц Режим дискретизации Реальное время Количество каналов 4 аналоговых + 16 цифровых (опция) Минимальная детектируемая длительность импульса Цифровые каналы (опция): 5 нс Регистрация Режим Обычный
Пиковый детектор 1,6 нс (аналоговые каналы)
Усреднение (2, 4, 8, 16…65536 выборок)
Режим UltraAcquire: захват 1000000 осциллограмм в секундуМаксимальная дискретизация (реальное время) Аналоговые каналы:1,25 Гвыб/сек (625 Мвыб/сек - 2 канала, 312,5 Мвыб/сек - 4 канала) Параметры вертикальной системы Связь по входу Открытый, закрытый, земля Входной импеданс Аналоговые каналы:
1 MОм±1% || 15 пФ ±3 пФ
Цифровые каналы (опция):
около 101 КОм || 8 пФУчет ослабления пробников 0,001X, 0,002X, 0,005X, 0,01X, 0,02X, 0,05X, 0,1X, 0,2X, 0,5X, 1X, 2X, 5X, 10X, 15X, 20X, 50X, 100X, 150X, 200X, 500X, 1000X, 1500X, 2000X, 5000X, 10000X, 15000X, 20000X, 50000X Максимальное входное напряжение Аналоговые каналы:
300 Вскз CAT I, 400 Вп-п (DC+Впик)
Цифровые каналы (опция):
40 Вскз CAT I
Переходное перенапряжение 800 Вп-пВертикальное разрешение Аналоговые каналы:
12 бит
Цифровые каналы (опция):
1 битАналоговые каналы Вертикальное отклонение 200 мкВ/дел ~ 10 В/дел Диапазон смещения ±0,5 В (<500 мкВ/дел)
±1 В (500 мкВ/дел ~ 65 мВ/дел)
±8 В (65 мВ/дел ~ 270 мВ/дел)
±20 В (270 мкВ/дел ~ 2,75 В/дел)
±100 В (2,75 В/дел ~ 10 В/дел)Динамический диапазон ±4 дел (12 бит) Ограничение полосы пропускания 20 МГц, полный диапазон Время нарастания ≤2,8 нс (типичное) Погрешность коэффициента усиления ≤5 мВ: ±2% от полной шкалы (типичное)
>5 мВ: ±1% от полной шкалы (типичное)Погрешность смещения ≤200 мВ/дел: ±0,1 дел ±2 мВ ±1,5% смещения
>200 мВ/дел: ±0,1 дел ±2 мВ ±1% смещенияИзоляция между каналами ≥100:1 Цифровые каналы (опция) Пороги 2 группы (D0 ~ D7, D8 ~ D15) Уровень порогов TTL (1,4 В)
5,0 В CMOS (+2,5 В); 3,3 В CMOS (+1,65 В)
2,5 В CMOS (+1,25 В); 1,8 В CMOS (+0,9 В)
ECL (-1,3 В)
PECL (+3,7 В)
LVDS (+1,2 В)
0 В
Настраиваемые пользователемДиапазон значений порогов ±15 В с шагом 10 мВ Погрешность установки порога ±(100 мВ + 3% от установленного значения) Макс. динамический диапазон ±10 В + значение порога Мин. размах напряжения 500 мВп-п Параметры горизонтальной системы Скорость захвата осциллограмм 30000 осциллограмм в секунду в векторном режиме
1000000 осциллограмм в секунду в режиме UltraAcquireИнтерполяция (sin x)/x Глубина записи 50 М точек (25 М точек - 2 канала, 10 М точек - 4 канала) Коэффициент развертки 2 нс/дел ~ 500 с/дел, точная Погрешность временной баз ≤±25 ppm ± 5 ppm/год Максимальная задержка Пред-запуск: -5 дел
Пост-запуск: 1 с или 100 дел (что больше)Режимы Y-T, X-Y, самописец (≥50 мс/дел), SCAN (≥200 мс/дел) Измерения Курсорные измерения Количество курсоров 2 пары XY курсоров Режимы Ручной (ΔY, ΔX, 1/ΔX)
Отслеживания
АвтоизмеренияИзмерения в X-Y режиме X = Канал 1, Y = Канал 2 Автоматические измерения Количество автоизмерений 41 тип с отображением 10 одновременно Источник Аналоговые каналы (CH1 ~ CH4), цифровые каналы (D0 ~ D15), результат математической обработки (Math1 ~ Math4) Окно измерений Основное, ZOOM Режим "Все измерения" Отображение 33 измерений (вертикальные и горизонтальные) Вертикальные Vmax, Vmin, Vpp, Vtop, Vbase, Vamp, Vupper, Vmid, Vlower, Vavg, VRMS, Per. VRMS, Overshoot, Preshoot, Area, Period Area Горизонтальные Period, Frequency, Rise Time, Fall Time, +Width, -Width, +Duty, -Duty, Positive Pulse Count, Negative Pulse Count, Rising Edge Count, Falling Edge Count, Tvmax, Tvmin, +Slew Rate, -Slew Rate Другие Delay(A↑-B↑), Delay(A↑-B↓), Delay(A↓-B↑), Delay(A↓-B↓), Phase(A↑-B↑), Phase(A↑-B↓), Phase(A↓-B↑), Phase(A↓-B↓) Математические операции Количество отображаемых одновременно 4 Операции A+B, A-B, A×B, A/B, FFT, A&&B, A||B, A^B, !A, Intg, Diff, Sqrt, Lg, Ln, Exp, Abs, AX+B, LowPass, HighPass, BandPass, BandStop Цветовая градация Поддерживается в математических операциях, в том числе БПФ БПФ (FFT) Максимальная длина 1 М точек Тип окна Прямоугольник, Hanning, Blackman, Hamming, Flat Top, треугольник Представление Полный дисплей, половина дисплея Поиск пиков Максимально 15 пиков Поиск и навигация Тип Фронт, импульс Отображение Таблица событий с сохранением во внутреннюю память или USB-носитель Источник Любой аналоговый канал Типы Навигация по времени: переход к полученным формам сигналов во временном порядке.
Навигация по событиям: используются кнопки навигации для прокрутки результатов поиска событий и перехода к указанному событию.
Навигация по кадру: переход к указанному сегменту кадра в режиме Ultra Acquire.Анализ осциллограмм Pass / Fail Источник Аналоговые каналы (CH1 ~ CH4) Запись осциллограмм Анализ Поддержка воспроизведения кадр за кадром или непрерывного воспроизведения;
Возможность вычисления, измерения и декодирования воспроизводимых сигналовИсточник Аналоговые каналы (CH1 ~ CH4) Гистограмма Источник Аналоговые каналы (CH1 ~ CH4), результат автоизмерений Тип Горизонтальные, вертикальные, измерение Измерение Статистика: сумма, пик, максимальное, минимальное, размах
Гистограмма: среднее, медиана, режим, ширина интервала (bin width), Sigma, XScaleРежим Во всех режимах, кроме ZOOM, XY, ROLL Цветовая градация Источник Аналоговые каналы (CH1 ~ CH4) Темы Температура, интенсивность Режим Во всех режимах Декодирование Стандартно Параллельно, RS232/UART, I²C, SPI, LIN, CAN Система запуска Источник запуска Аналоговые каналы (CH1 ~ CH4), цифровые каналы (D0 ~ D15) Режим запуска Авто, обычный, одиночный Тип связи AC, DC, ФВЧ (120 кГц, внутренний запуск), ФНЧ (120 кГц, внутренний запуск) Шумовая режекция Вкл / Выкл Блокировка уровня запуска 8 нс ~ 10 с Полоса запуска Аналоговая полоса осциллографа Чувствительность триггера Внутренний ≥50 мВ/дел: 0,5 деления; 0,7 дел (с включенной шумовой режекцией) Диапазон уровня запуска ±4,5 делений от центра экрана Типы запуска Запуск по фронту, длительности импульса, скорости нарастания, видео, шаблону, длительности события, истечению времени, ранту, окну, задержке, установке / удержанию, N фронту, RS-232/UART, I²C, SPI, CAN, LIN Запуск по фронту Тип фронта Нарастающий, спадающий, нарастающий & спадающий Источник запуска Аналоговые каналы (CH1 ~ CH4), цифровые каналы (D0 ~ D15) Запуск по длительности импульса Условие запуска Положительная полярность импульса: >, <, =
Отрицательная полярность импульса: >, <, =Источник запуска Аналоговые каналы (CH1 ~ CH4), цифровые каналы (D0 ~ D15) Запуск по скорости нарастания Условие запуска Положительная или отрицательная полярность: >, <, внутри диапазона <> Источник запуска Аналоговые каналы (CH1 ~ CH4) Запуск по видеосигналу Система NTSC, PAL и SECAM Стандарт 480p/60Hz, 576p/50Hz, 720p/60Hz, 720p/50Hz, 720p/30Hz, 720p/25Hz, 720p/24Hz, 1080p/60Hz, 1080p/50Hz, 1080p/30Hz, 1080p/25Hz, 1080p/24Hz, 1080i/60Hz, 1080i/50Hz Источник запуска Аналоговые каналы (CH1 ~ CH4) Запуск по шаблону Установка шаблона H, L, X, нарастающий фронт, спадающий фронт Источник запуска Аналоговые каналы (CH1 ~ CH4), цифровые каналы (D0 ~ D15) Запуск по длительности события Установка H, L, X Условие запуска >, <, внутри интервала<>, вне интервала >< Источник запуска Аналоговые каналы (CH1 ~ CH4), цифровые каналы (D0 ~ D15) Запуск по истечении времени (TimeOut) Тип фронта Нарастающий, спадающий, нарастающий & спадающий Источник запуска Аналоговые каналы (CH1 ~ CH4), цифровые каналы (D0 ~ D15) Запуск по ранту Условие Прохождение через заданный уровень Источник запуска Аналоговые каналы (CH1 ~ CH4) Запуск по окну Тип фронта Нарастающий, спадающий Позиция запуска Вход, выход, время Источник запуска Аналоговые каналы (CH1 ~ CH4) Запуск по задержке Фронт Нарастающий, спадающий Условие задержки >, <, внутри интервала<>, вне интервала >< Источник запуска Аналоговые каналы (CH1 ~ CH4), цифровые каналы (D0 ~ D15) Запуск Установка / Удержание Фронт Нарастающий, спадающий Источник запуска Аналоговые каналы (CH1 ~ CH4), цифровые каналы (D0 ~ D15) Запуск по N фронту Тип фронта Нарастающий, спадающий Источник запуска Аналоговые каналы (CH1 ~ CH4), цифровые каналы (D0 ~ D15) RS-232/UART запуск Условие запуска Start, Error, Check Error, Data Скорость До 20 Мбит/сек Источник запуска Аналоговые каналы (CH1 ~ CH4), цифровые каналы (D0 ~ D15) I²C запуск Условие запуска Start, Restart, Stop, Missing Ack, Address, Data, Address & Data Разрядность адреса 7 бит, 8 бит, 10 бит Источник запуска Аналоговые каналы (CH1 ~ CH4), цифровые каналы (D0 ~ D15) SPI запуск Условие запуска CS, TimeOut Разрядность 4 бит ~ 32 бит Источник запуска Аналоговые каналы (CH1 ~ CH4), цифровые каналы (D0 ~ D15) CAN запуск Условие запуска Начало фрейма, конец фрейма, Remote ID, Overload, Frame ID, Frame Data, Data&ID, Frame Error, Answer Error, Check Error, Format Error, Bit fill, Random Тип сигнала CAN_H, CAN_L, TX/RX, DIFF Скорость До 5 Мбит/сек Источник запуска Аналоговые каналы (CH1 ~ CH4), цифровые каналы (D0 ~ D15) LIN запуск Условие запуска Sync, ID, Data, Data&ID, Wakeup, Sleep, Error Скорость До 20 Мбит/сек Источник запуска Аналоговые каналы (CH1 ~ CH4), цифровые каналы (D0 ~ D15) Цифровой вольтметр Источник Аналоговые каналы Функция измерения DC, AC+DC RMS, AC RMS Разрешение ACV/DCV: 3 бита Звуковой сигнал При выходе за пределы заданного диапазона Частотомер Общие параметры Источник Аналоговые каналы, цифровые каналы (D0 ~ D15) Разрешение 3-6 бит, пользовательская Максимальная частота Максимальная частота аналогового канала Функция измерения Частота, период, счет импульсов Суммирование Источник 48-бит счетчика Фронт Подсчет количества нарастающих фронтов Временная база Внутренний источник опорной частоты Основные технические характеристики Дисплей Тип дисплея Диагональ 7”, сенсорный, емкостной Разрешение дисплея 1024 (по горизонтали) × 600 (по вертикали) точек Сетка 10 (по горизонтали) x 8 (по вертикали) Послесвечение От 100 мс до 10 с, бесконечно Яркость 256 уровней интенсивности (ЖК, HDMI) Порты ввода/вывода USB 2.0 Hi-speed Host 1 на передней панели USB 2.0 Hi-speed Device 1 на задней панели LAN 1 на задней панели (10/100 Base-T, поддержка LXI-C) WEB интерфейс Поддержка Web Control interface HDMI видеовыход 1 на задней панели (HDMI 1.4b, A plug) Aux Output комбинированный выход Разъем BNC на задней панели:
Vo (H) ≥2,5 В (открытый контур) ≥1,0 В (50 Ом - GND);
Vo (L) ≤0,7 В (на нагрузке) ≤4 мА; ≤0,25 В (50 Ом - GND)Выход синхронизации (Trig Out) Импульсный сигнал синхронизации Выход "Годен / Не годен" (Pass / Fail) Импульсный сигнал по событию (задание полярности, длительность 100 нс...10 мс) Выход компенсации пробника Частота Меандр 1 кГц Амплитуда 3 Вп-п Выход генератора сигнала AFG OUT 1 на задней панели, BNC разъем Процессор Тип процессора Cortex-A72 1,8 ГГц, 6-ядер Системная память 4 Гб RAM Операционная система Android Внутренняя энергонезависимая память 8 Гб Питание Интерфейс источника питания Type-C Напряжение питания DC 12 В, 4 A Потребляемая мощность Максимум 48 Вт (при подключении к различным интерфейсам, USB-накопителю, активным датчикам) Массо-габаритные параметры Габаритные размеры (Ш×В×Г) 265,35 x 161,75 x 77,38 мм Вес Около 1,78 кг (2,78 кг с упаковкой) -
Комплект поставки DHO914
№ Наименование Количество 1 Цифровой осциллограф высокого разрешения DHO914 1 2 Сетевой адаптер 1 3 Кабель заземления 1 4 Пассивный пробник 4 -
Дополнительная комплектация DHO914
-
