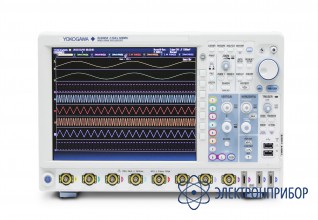

DLM4000 — осциллограф смешанных сигналов
Код товара: 45321-
-
Гарантия
1 год
-
Межповерочный интервал
1 год
-
Госреестр СИ РФ
56949-14 до 28.03.2019
-
Производитель
Описание осциллографа смешанных сигналов DLM4000:

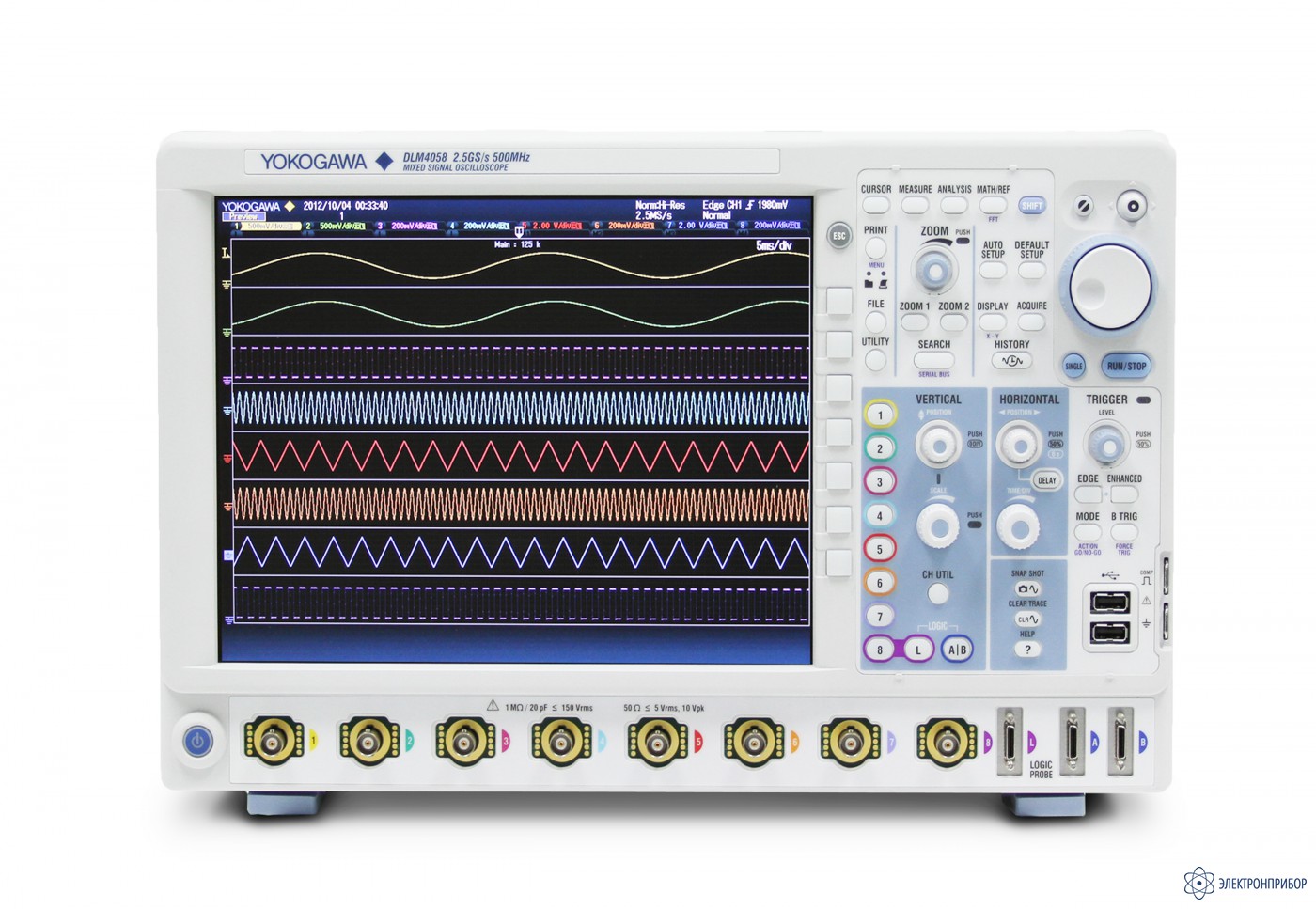

DLM4000 — уникальный восьмиканальный осциллограф смешанных сигналов, предназначенный для тестирования и отладки во встраиваемых системах, силовой электронике, мехатронике и автомобильной промышленности. Выпускаемая в двух вариантах с полосами пропускания 350 и 500 МГц, модель DLM4000 имеет частоту выборки 2,5 Гвыб/с и восемь аналоговых входов. Восьмой входной канал имеет функцию Flex MSO и простым нажатием кнопки может конвертироваться в 8-разрядный логический анализатор, добавляя в качестве опции 16 дополнительных логических входов анализатора для 24-битового логического анализа. Такие расширенные функции измерения, как анализ питания и последовательной шины, цифровая фильтрация, математические функции, определяемые пользователем, а также продолжительная запись (до 128 млн точек), делают модель DLM4000 мощнейшим инженерным инструментом. 12,1-дюймовый ЖК дисплей высокого разрешения, компактный горизонтальный корпус, эргономичный и наглядный интерфейс упрощают его использование.
Особенности осциллографа смешанных сигналов DLM4000:
- Огромный объем памяти — 128 млн точек — позволяет выполнять долговременные измерения;
- Для быстрых коротких импульсов комплект триггеров обеспечивает захват необходимых форм сигнала;
- Для длительной регистрации режим непрерывной прокрутки предоставляет возможность измерений в реальном времени и детализации форм сигналов;
- Запись истории данных максимум 20 000 (длина записи 1,25 кТочек, с опцией/M2);
- Задаваемые пользователем математические вычисления (опция/G2);
- Функция анализа источников питания (опция/G4);
- Функция анализа последовательной шины (/F1, /F2, /F3, /F4, /F5, /F6).
-
-
Технические характеристики осциллографа смешанных сигналов DLM4000:
Параметр DLM4038 DLM4058 Входные каналы 7 или 8 аналоговых + 8-разр. логика (стандартно) 8 аналоговых + 16-разр. логика или 7 аналоговых + 24-разр. логика (опция /L16) Максимальная частота выборки 1,25 Гвыб/сек Частотные характеристики 350 МГц 500 МГц Максимальная длина записи, млн точек Повторяющийся 1,25 (стандартно); 6,25 (M1); 12,5(M2) Одиночный 6,25 (стандартно); 25 (M1); 62,5 (M2) Параметр Значение Режимы связи входного усилителя Закрытый вход 1 МОм
Открытый вход 1 МОм
Открытый вход 50 Ом
Закороченный входВходное сопротивление:
при непосредственном входе
по входу пробника 10:1
1,00 ± 0,01 МОм
50,0 ± 0,5 Ом
10,0 ± 0,2 МОмДиапазон установки коэффициента отклонения , К ОТКЛ, В:
для входа 1 MОм
для входа 50 Ом
0,002 – 10
0,002 – 0,5Пределы допускаемой абсолютной погрешности измерения напряжения постоянного тока , В ± (1,5 ∙ 10 -2 ∙ 8 ∙К ОТКЛ + ∆ U СМ ), где ∆ U СМ – погрешность установки напряжения смещения Диапазон установки напряжения смещения , U СМ , В:
для коэффициентов отклонения 2 – 50 мВ / дел
для коэффициентов отклонения 100 – 500 мВ / дел и входа 1 МОм
для коэффициентов отклонения 1 – 10 В / дел и входа 1 МОм
для коэффициентов отклонения 100 – 500 мВ / дел и входа 50 Ом
± 1
± 10
± 100
± 5Пределы допускаемой абсолютной погрешности установки напряжения смещения , ∆ U СМ , В :
для коэффициентов отклонения 2 – 50 мВ / дел
для коэффициентов отклонения 100 – 500 мВ / дел
для коэффициентов отклонения 1 – 10 В / дел
± (10 -2 ∙ U СМ + 2·10 -4 )
± (10 -2 ∙ U СМ + 2·10 -3 )
± (10 -2 ∙ U СМ + 2·10 -2 )Пределы допускаемой относительной погрешности деления напряжения пробником 10:1, % ± 2 Максимальное допустимое значение входного напряжения, В:
эффективное значение для входа 1 МОм
эффективное значение для входа 50 Ом
пиковое значение для входа 50 Ом пиковое значение по входу пробников 10:1 в диапазоне частот до 1 МГц
150
5
10
600Полоса пропускания ( по уровню минус 3 дБ ), МГц :
для коэффициентов отклонения 100 мВ / дел – 100 В / дел с пробником 10:1;
для коэффициентов отклонения 10 – 500 мВ / дел и входа 50 Ом :
для DLM4038
для DLM4058
для коэффициентов отклонения 20 мВ / дел , 50 мВ / дел с пробником 10:1;
для коэффициентов отклонения 2 мВ / дел , 5 мВ / дел и входа 50 Ом :
для DLM4038
для DLM4058
0 – 350
0 – 500
0 – 300
0 – 400Нижний предел полосы пропускания при закрытом входе , Гц, не более :
для непосредственного входа
при использовании пробника 10:1
10
1Сдвиг фазы между каналами при одинаковых условиях, нс, не более 1 Максимальная частота выборки в реальном масштабе времени F ВЫБ, ГВЫБ / с:
( Значения , заключенные в скобки, относятся к режиму работы осциллографа с высоким разрешением )
для включенного режима чередования
для выключенного режима чередования
для режима повторяющейся выборки
для режима выборки с интерполяцией
2,5 (1,25)
1,25 (0,625)
125
125Диапазон установки коэффициентов развёртки, с / дел 1 ∙ 10 -9 – 500 Пределы допускаемой абсолютной погрешности измерения временных интервалов , с ± (2 ∙ 10 -5 ∙Т + 5·10 -11 + Т ВЫБ ), где Т – измеряемый временной интервал , Т ВЫБ = 1/F ВЫБ Диапазон установки уровня синхронизации (U З ):
для внутренней синхронизации для
внешней синхронизации
±4 деления
±2 ВРазрешение установки уровня синхронизации :
для внутренней синхронизации
для внутренней синхронизации при запуске от телевизион ного сигнала
для внешней синхронизации
0,01 деления
0,1 деления
5 мВПределы допускаемой абсолютной погрешности установки уровня синхронизации , В
для внутренней синхронизации
для внешней синхронизации
± (0,1 ∙ U З + 0,2· К ОТКЛ )
± (0,1 ∙ U З + 0,05)Минимальный уровень сигнала синхронизации :
для внутренней синхронизации
для внешней синхронизации1 дел
100 мВМаксимальное допустимое суммарное значение постоянного и пикового значения переменного напряжения на входе синхронизации , В ±40 Максимальное допустимое значение действующего значения переменного напряжения на входе синхронизации , В 28 Диапазон установки задержки сигнала синхронизации ( Т ЗС ), с ·10 -8 – 10 Пределы допускаемой абсолютной погрешности установки задержки сигнала синхронизации , с ± (5 ∙ 10 -3 ∙Т ЗС + 2·10 -9 ) Используемые логические пробники 701988, 701989 Количество входов логических пробников 8 Диапазон установки порогового уровня (U ПОР ), В :
для 701988
для 701989
± 40
± 6Разрешение установки порогового уровня , В 0,05 Пределы допускаемой абсолютной погрешности установки порогового уровня , В ±(3 ∙ 10 -2 ∙ U ПОР + 0,1) Диапазон входных напряжений , В :
для 701988
для 701989
± 40
U ПОР ± 6Максимальное допускаемое суммарное значение входного постоянного и пикового переменного напряжения , В :
для 701988
для 701989
± 42
± 40Минимальное значение входного напряжения , мВ :
для 701988
для 701989
250
150Максимальная частота переключения , МГц :
для 701988
для 701989
100
250Минимальная длительность импульса , нс :
для 701988
для 701989
5
2Размер экрана дисплея , мм 171,3 × 128,5 Время установления рабочего режима , мин , не более 30 Габаритные размеры ( длина×ширина×высота ), мм , не более 426 × 215 × 273 Масса , кг , не более 6,6 Потребляемая мощность , В · А , не более 250 -
Комплект поставки DLM4000
№ Наименование Количество 1 Осциллограф смешанных сигналов DLМ4000 1 2 Кабель питания 1 3 Пробник пассивный 500 МГц (10:1) 4 4 Мягкий чехол для пробников 1 5 Защитная крышка 1 6 Компакт - диск с документацией 1 7 Логический пробник 1 8 Руководство по эксплуатации 1 9 Методика поверки 1 -
