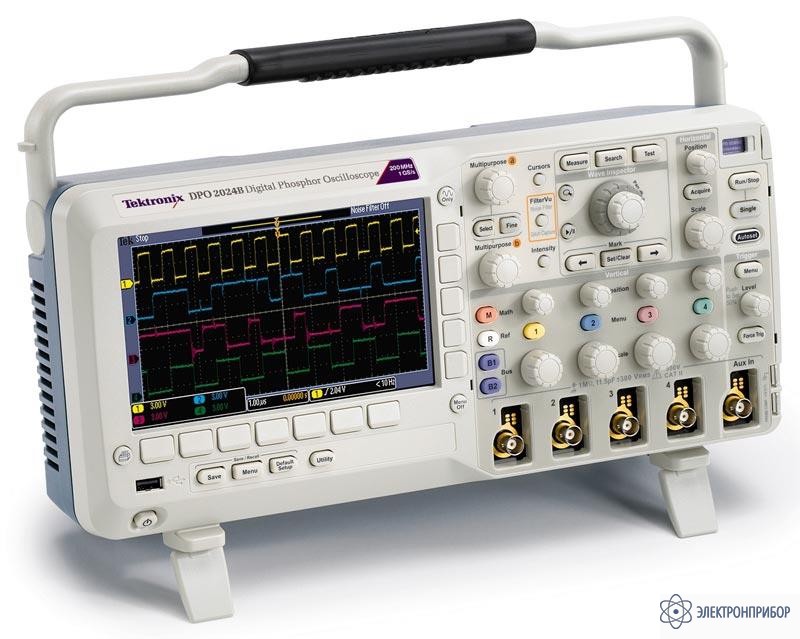

DPO2004B — цифровой осциллограф
Код товара: 29549-
-
Гарантия
5 лет
-
Межповерочный интервал
1 год
-
Госреестр СИ РФ
52080-12 до 03.11.2022
-
Производитель
Назначение осциллографа DPO2004B:
Осциллографы серии MSO 2000В имеют полосу пропускания до 200 МГц и частоту дискретизации 1 Гвыб./с, а также обеспечивают широкие функциональные возможности по отладке. Осциллограф обеспечивает улучшенную отладки функций на начального уровня цен. До 20 каналов для анализа аналоговых и цифровых сигналов, вы можете быстро найти и диагностировать проблемы в сложных конструкций. Благодаря Wave Inspector® управления для быстрой навигации и сигнала автоматизированной последовательной и параллельной шины анализа. Осциллограф Tektronix серии MSO 2000В предоставляет многофункциональные инструменты, необходимые для упрощения и ускорения отладки вашей сложной конструкции.
Возможности и преимущества осциллографа DPO2004B:
- Модели с полосой пропускания 100 МГц и 200 МГц;
- 2 или 4 аналоговых канала;
- Частота дискретизации до 1 Гвыб./с по всем каналам;
- Длина записи 1 млн. отсчетов по всем каналам;
- Максимальная скорость захвата 5000 осциллограмм в секунду;
- Расширенные функции системы запуска Запуск по последовательным интерфейсам и декодирование.
Простота использования осциллографа DPO2004B:
- Панель управления Wave Inspector® облегчает навигацию и обеспечивает автоматизацию поиска данных в сигнале;
- Перестраиваемый фильтр нижних частот FilterVu™ подавляет нежелательный шум, не мешая захватывать высокочастотные сигналы;
- 29 видов автоматических измерений и быстрое преобразование Фурье для упрощения анализа сигналов;
- Интерфейс пробника TekVPI® поддерживает активные, дифференциальные и токовые пробники, обеспечивая автоматический выбор коэффициента ослабления и единиц измерения;
- 7-дюймовый (180 мм) цветной широкоформатный жидкокристаллический TFT дисплей;
- Малые габаритные размеры и небольшой вес — всего 134 мм в глубину при массе 3,6 кг.
Возможности подключения осциллографа DPO2004B:
- Порт USB 2.0 на передней панели облегчает и ускоряет сохранение данных;
- Порт USB 2.0 на задней панели упрощает подключение к ПК и обеспечивает прямую распечатку на принтере, совместимом с технологией PictBridge®;
- Порт Ethernet 10/100 Base-T для подключения к локальным сетям и видеовыход для вывода изображения с экрана осциллографа на монитор или проектор (опции).
-
-
Краткие технические характеристики осциллографа DPO2004B:
Параметр Значения Число каналов 4 Полоса пропускания 70 МГц Расчетное время нарастания фронта 5 нс Аппаратное ограничение полосы пропускания 20 МГц Режим входа AC, DC, GND Входное сопротивление 1 MΩ ±2%, 11.5 пФ ±2 пФ Диапазон чувствительности 2 мВ/дел to 5 В/дел Вертикальное разрешение 8 бит Максимальное входное напряжение 300 В (ср.кв) с выбросами < 450 В Погрешность усиления постоянного напряжения (с установленным смещением 0 В) ±3% для чувствительности 10 мВ/дел to 5 В/дел ±4% для чувствительности 2 мВ/дел to 5 В/дел Развязка каналов (любые два канала с одинаковой вертикальной чувствительностью) ≥100:1 на частоте ≤70 МГц Габаритные размеры 180 x 377 x 134 мм Масса 3.6 кг -
Комплект поставки DPO2004B
№ Наименование Количество 1. Осциллограф DPO2004B 1 2. Пассивный пробник 2 3. Установка и Руководство по безопасности и переводе на передней панели Overlay Документация CD 1 4. OpenChoice ® Desktop Software 1 5. Шнур питания 1 -
