Осциллографы лабораторные

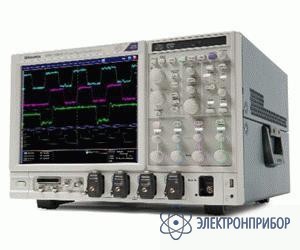

DPO70804C — цифровой осциллограф

Код товара: 29545
    • Гарантия

      1 год

    • Межповерочный интервал

      1 год

    • Госреестр СИ РФ

      48470-11 до 27.10.2026

    • Производитель

      Tektronix, США

    Особенности и преимущества осциллографа DPO70804C:

    • Скорость выборки в реальном времени до 50 Гвыб/с;
    • Длина записи до 250 мегавыборок с функцией MultiView Zoom™ для быстрой навигации;
    • Самая высокая скорость захвата – более 300000 осциллограмм в секунду на канал;
    • Самая широкая полоса пропускания – до 20 ГГц дает возможность работать с самыми современными высокоскоростными последовательными интерфейсами;
    • Превосходная целостность сигнала и отличное соотношение сигнал-шум позволяет увидеть самое точное отображение осциллограмм;
    • Система запуска Pinpoint® – минимальное время нахождения проблем в сигнале для эффективной диагностики и быстрого поиска решений;
    • Система запуска по последовательным интерфейсам со скоростями до 5 Гбит/с – обеспечивает срабатывание по определенной последовательности протокола NRZ или других 8/10-битных комбинаций для выделения эффектов, зависящих от комбинации данных;
    • Поиск и маркировка позволяют находить интересующие события в осциллограмме и запускаться по ним;
    • Системы DPX и Fast Acquisition (быстрый сбор) обеспечивают нахождение аномалий в сигнале, благодаря самой высокой в отрасли скорости захвата осциллограмм;
    • Большая глубина памяти позволяет записывать длительные фрагменты сигнала или интересующие редкие события и проводить последующий анализ всей записи с помощью встроенных функций измерения Пробники серии P7500 Tr iMode™ позволяют получить идеальный согласованный тракт от исследуемого изделия до входа осциллографа в диапазоне от 4 ГГц до 20 ГГц;
    • Специализированное программное обеспечение для тестирования на совместимость с различными стандартами, автоматизации измерений и простоты использования;
    • Анализ канала последовательной передачи данных (SDLA) для высокоскоростных интерфейсов позволяет эмулировать линию передачи от источника сигнала до приемника, проводить выравнивание канала и исключать влияние пробников.

    Области применения осциллографа DPO70804C:

    • Анализ целостности, джиттера и временного распределения сигнала;
    • Проверка, устранение неполадок, определение характеристик и аттестация сложных систем;
    • Устранение неполадок и проверка на соответствие стандартам последовательной передачи данных;
    • Анализ шин памяти;
    • Проверка импульсных источников питания;
    • Исследование переходных процессов;
    • Спектральный анализ неустановившихся радиосигналов и радиосигналов с широкой полосой пропускания.
  • Краткие технические характеристики осциллографа DPO70804C:

    Параметр Значения
    Полоса пропускания аналогового канала 8 ГГц
    Частота выборки аналогового сигнала по четырем каналам 25 Гвыб./с
    Стандартная память (аналоговые и цифровые каналы) 10 Мвыб
    Аналоговые каналы 4
    Цифровые каналы -
  • Комплект поставки DPO70804C

    Наименование Количество
    1. Цифровой осциллограф DPO70804C 1
    2. Диск с дополнительным программным обеспечением 1
    3. Диск с программным обеспечением 1
    4. Кабель питания 1
    5. Клавиатура 1
    6. Краткое руководство пользователя 1
    7. Мышь 1
    8. Отсек для принадлежностей 1
    9. Передняя крышка 1
    10. Переходник с TekConnect® на BNC 1
    11. Переходник с TekConnect® на разъем 2,92 мм 4
    12. Свидетельство о калибровке 1
    13. Справочник по программированию GPIB (на диске) 1
    14. Файл PDF с описанием процедуры проверки характеристик 1
  • Дополнительная комплектация DPO70804C
