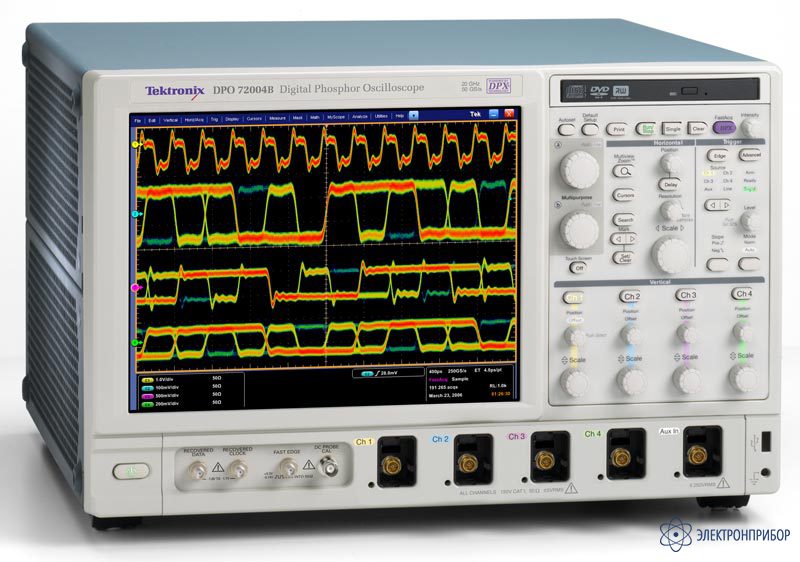

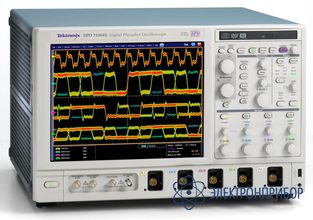

DPO71254B — цифровой осциллограф
Код товара: 23590-
-
Гарантия
1 год
-
Межповерочный интервал
1 год
-
Госреестр СИ РФ
43488-09 -
Производитель
Назначение осциллографов серии DPO70000B:
Приборы серии DPO70000B – новое поколение цифровых запоминающих осциллографов (также называемых осциллографами «с цифровым люминофором»), работающих в режиме реального времени - лучшее в отрасли решение для сложных задач обеспечения целостности сигнала, с которыми сталкиваются разработчики при испытаниях, определении характеристик, отладке и проверке сложных электронных устройств. Данное семейство осциллографов характеризуется исключительной производительностью при регистрации и анализе сигналов, удобством применения и не имеющими себе равных средствами отладки для ускорения выполнения повседневных задач. Самый крупный экран среди промышленно выпускаемых осциллографов и интуитивно понятный пользовательский интерфейс обеспечивают удобный доступ к максимально возможному количеству информации.
Возможности и преимущества осциллографов серии DPO70000B:
- Модели с полосой пропускания 20, 16, 12,5, 8, 6 и 4 ГГц;
- Частота выборки в реальном времени до 50 Гвыб/с;
- Длина записи до 200 млн выборок при использовании для быстрой навигации функции MultiView Zoom™;
- Самая высокая скорость захвата сигналов, максимальное значение для каждого канала > 300 000 захватов в секунду.
Расширение полосы пропускания обеспечивается, начиная с наконечника пробника, поддерживается ступенчатое изменение полосы пропускания для улучшения качества регистрации сигналов.
Система запуска Pin-Point поддерживает до 1 440 комбинаций условий запуска.
Уникальная система запуска по последовательным шаблонам для потоков со скоростями до 3,125 Гбит/с и запуск по протоколам стандарта 8b/10b для выделения эффектов определяемых данными.
Анализ последовательных потоков данных и проверки на соответствие стандартам PCI Express, Serial ATA, FB-DIMM, SAS, Fibre Channel, IEEE 1394b, RapidIO, XAUI, HDMI, DVI, Ethernet, USB 2.0.
Самый популярный пакет программного обеспечения для измерения и анализа временных характеристик и джиттера.
Самый большой в отрасли сенсорный экран XGA-дисплея с размером по диагонали 12,1 дюйма.
Система настройки интерфейса пользователя MyScope повышает эффективность работы.
Повышающие эффективность контекстные меню, вызываемые правой кнопкой мыши.
Программное обеспечение OpenChoice® и операционная система Microsoft Windows XP обеспечивают встроенные возможности работы с сетью и расширенные средства анализа.
Области применения осциллографов серии DPO70000B:
- Анализ целостности сигнала, временных характеристик и джиттера;
- Проверка, отладка и определение параметров сложных электронных устройств;
- Отладка и проверка соответствия потоков последовательных данных требованиям отраслевых стандартов;
- Исследование переходных процессов;
- Спектральный анализ.
-
-
Технические характеристики осциллографа DPO71254B:
Параметр Значения Количество каналов 4 Полоса пропускания 12,5 ГГц Максимальная частота дискретизации 50 Гвыб./с Максимальный объем памяти 200 Мбайт Экран цветной XGA ЖКИ, 30,7 см, 1024×768 -
Комплект поставки DPO71254B
№ Наименование Количество 1. Прибор 1 2. Краткое начальное руководство пользователя 1 3. Крышка передней панели 1 4. Мышь 1 5. Программное обеспечение 1 6. Серификат калибровки 1 7. Сумка для принадлежностей 1 8. Устройство для калибровки и компенсации фазового сдвига пробнка 1 9. Шнур питания 1 -
Дополнительная комплектация DPO71254B
