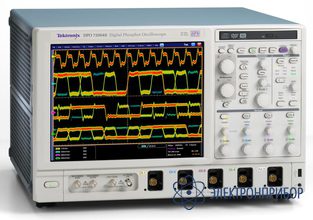

DPO71604B — цифровой осциллограф

Код товара: 23591
    • Гарантия

      1 год

    • Межповерочный интервал

      1 год

    • Госреестр СИ РФ

      43488-09

    • Производитель

      Tektronix, США

    Назначение осциллографов серии DPO70000B:

    Приборы серии DPO70000B – новое поколение цифровых запоминающих осциллографов (также называемых осциллографами «с цифровым люминофором»), работающих в режиме реального времени - лучшее в отрасли решение для сложных задач обеспечения целостности сигнала, с которыми сталкиваются разработчики при испытаниях, определении характеристик, отладке и проверке сложных электронных устройств. Данное семейство осциллографов характеризуется исключительной производительностью при регистрации и анализе сигналов, удобством применения и не имеющими себе равных средствами отладки для ускорения выполнения повседневных задач. Самый крупный экран среди промышленно выпускаемых осциллографов и интуитивно понятный пользовательский интерфейс обеспечивают удобный доступ к максимально возможному количеству информации.

    Возможности и преимущества осциллографов серии DPO70000B:

    • Модели с полосой пропускания 20, 16, 12,5, 8, 6 и 4 ГГц;
    • Частота выборки в реальном времени до 50 Гвыб/с;
    • Длина записи до 200 млн выборок при использовании для быстрой навигации функции MultiView Zoom™;
    • Самая высокая скорость захвата сигналов, максимальное значение для каждого канала > 300 000 захватов в секунду.

    Расширение полосы пропускания обеспечивается, начиная с наконечника пробника, поддерживается ступенчатое изменение полосы пропускания для улучшения качества регистрации сигналов.

    Система запуска Pin-Point поддерживает до 1 440 комбинаций условий запуска.

    Уникальная система запуска по последовательным шаблонам для потоков со скоростями до 3,125 Гбит/с и запуск по протоколам стандарта 8b/10b для выделения эффектов определяемых данными.

    Анализ последовательных потоков данных и проверки на соответствие стандартам PCI Express, Serial ATA, FB-DIMM, SAS, Fibre Channel, IEEE 1394b, RapidIO, XAUI, HDMI, DVI, Ethernet, USB 2.0.

    Самый популярный пакет программного обеспечения для измерения и анализа временных характеристик и джиттера.

    Самый большой в отрасли сенсорный экран XGA-дисплея с размером по диагонали 12,1 дюйма.

    Система настройки интерфейса пользователя MyScope повышает эффективность работы.

    Повышающие эффективность контекстные меню, вызываемые правой кнопкой мыши.

    Программное обеспечение OpenChoice® и операционная система Microsoft Windows XP обеспечивают встроенные возможности работы с сетью и расширенные средства анализа.

    Области применения осциллографов серии DPO70000B:

    • Анализ целостности сигнала, временных характеристик и джиттера;
    • Проверка, отладка и определение параметров сложных электронных устройств;
    • Отладка и проверка соответствия потоков последовательных данных требованиям отраслевых стандартов;
    • Исследование переходных процессов;
    • Спектральный анализ.
  • Технические характеристики осциллографа DPO71604B:

    Параметр Значения
    Количество каналов 4
    Полоса пропускания 16 ГГц
    Максимальная частота дискретизации 50 Гвыб./с
    Максимальный объем памяти 200 Мбайт
    Экран цветной XGA ЖКИ, 30,7 см, 1024×768

  • Комплект поставки DPO71604B

    Наименование Количество
    1. Прибор 1
    2. Краткое начальное руководство пользователя 1
    3. Крышка передней панели 1
    4. Мышь 1
    5. Программное обеспечение 1
    6. Серификат калибровки 1
    7. Сумка для принадлежностей 1
    8. Устройство для калибровки и компенсации фазового сдвига пробнка 1
    9. Шнур питания 1
  • Дополнительная комплектация DPO71604B
