Осциллографы лабораторные

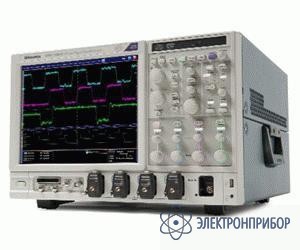

DPO72004C — цифровой осциллограф
Код товара: 29542-
-
Гарантия
1 год
-
Межповерочный интервал
1 год
-
Госреестр СИ РФ
48470-11 до 27.10.2026
-
Производитель
Особенности и преимущества осциллографа DPO72004C:
- Скорость выборки в реальном времени до 50 Гвыб/с;
- Длина записи до 250 мегавыборок с функцией MultiView Zoom™ для быстрой навигации;
- Самая высокая скорость захвата – более 300000 осциллограмм в секунду на канал;
- Самая широкая полоса пропускания – до 20 ГГц дает возможность работать с самыми современными высокоскоростными последовательными интерфейсами;
- Превосходная целостность сигнала и отличное соотношение сигнал-шум позволяет увидеть самое точное отображение осциллограмм;
- Система запуска Pinpoint® – минимальное время нахождения проблем в сигнале для эффективной диагностики и быстрого поиска решений;
- Система запуска по последовательным интерфейсам со скоростями до 5 Гбит/с – обеспечивает срабатывание по определенной последовательности протокола NRZ или других 8/10-битных комбинаций для выделения эффектов, зависящих от комбинации данных;
- Поиск и маркировка позволяют находить интересующие события в осциллограмме и запускаться по ним
- Системы DPX и Fast Acquisition (быстрый сбор) обеспечивают нахождение аномалий в сигнале, благодаря самой высокой в отрасли скорости захвата осциллограмм;
- Большая глубина памяти позволяет записывать длительные фрагменты сигнала или интересующие редкие события и проводить последующий анализ всей записи с помощью встроенных функций измерения Пробники серии P7500 Tr iMode™ позволяют получить идеальный согласованный тракт от исследуемого изделия до входа осциллографа в диапазоне от 4 ГГц до 20 ГГц;
- Специализированное программное обеспечение для тестирования на совместимость с различными стандартами, автоматизации измерений и простоты использования;
- Анализ канала последовательной передачи данных (SDLA) для высокоскоростных интерфейсов позволяет эмулировать линию передачи от источника сигнала до приемника, проводить выравнивание канала и исключать влияние пробников.
Области применения осциллографа DPO72004C:
- Анализ целостности, джиттера и временного распределения сигнала;
- Проверка, устранение неполадок, определение характеристик и аттестация сложных систем;
- Устранение неполадок и проверка на соответствие стандартам последовательной передачи данных;
- Анализ шин памяти;
- Проверка импульсных источников питания;
- Исследование переходных процессов;
- Спектральный анализ неустановившихся радиосигналов и радиосигналов с широкой полосой пропускания.
-
-
Краткие технические характеристики осциллографа DPO72004C:
Параметр Значения Полоса пропускания аналогового канала 20 ГГц Частота выборки аналогового сигнала по четырем каналам 50 Гвыб./с Стандартная память (аналоговые и цифровые каналы) 10 Мвыб Аналоговые каналы 4 Цифровые каналы - -
Комплект поставки DPO72004C
№ Наименование Количество 1. Цифровой осциллограф DPO72004C 1 2. Диск с дополнительным программным обеспечением 1 3. Диск с программным обеспечением 1 4. Кабель питания 1 5. Клавиатура 1 6. Краткое руководство пользователя 1 7. Мышь 1 8. Отсек для принадлежностей 1 9. Передняя крышка 1 10. Переходник с TekConnect® на BNC 1 11. Переходник с TekConnect® на разъем 2,92 мм 4 12. Свидетельство о калибровке 1 13. Справочник по программированию GPIB (на диске) 1 14. Файл PDF с описанием процедуры проверки характеристик 1 -
Дополнительная комплектация DPO72004C
-
Файлы для DPO72004C
