Осциллографы лабораторные

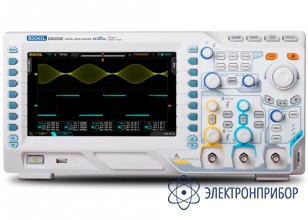

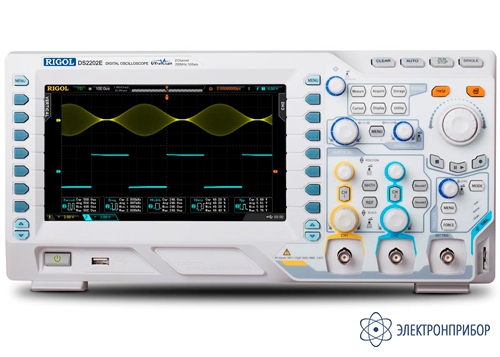

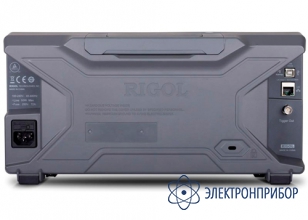

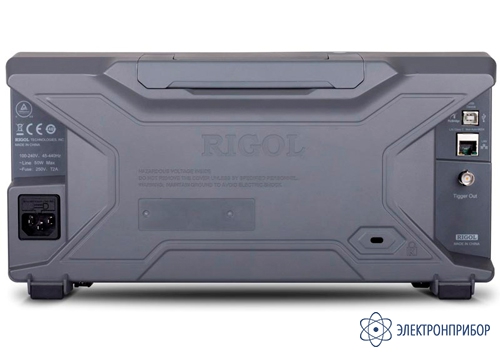

DS2202E — цифровой осциллограф

Код товара: 48281
    • Гарантия

      3 года

    • Межповерочный интервал

      1 год

    • Госреестр СИ РФ

      54989-13 до 17.07.2024

    • Производитель

      RIGOL, Китай

    Особенности цифрового осциллографа DS2202E:

    • 2 канала;
    • Полоса пропускания - 200 МГц;
    • Частота дискретизации - 1 Гвыб/с на канал;
    • Максимальная память - 28 М на канал;
    • Входной импеданс: 1 МОм или 50 Ом;
    • Скорость захвата 50000 осц/сек;
    • 256 градаций яркости;
    • Расширенная синхронизация в т.ч. протоколы I²C, RS-232, SPI, USB, CAN, LIN;
    • UltraVision;
    • Курсорные измерения;
    • 24 автоизмерения;
    • Математические функции;
    • БПФ;
    • Интерполятор: линейный, Sin(x)/x;
    • Усреднение;
    • Пиковый детектор (500 пс);
    • Покадровый регистратор (65000 кадров);
    • Самописец;
    • Тестирование в пределах Pass/Fail;
    • Выход синхронизации;
    • Интерфейс: USB-host, USB-device, LAN;
    • Дисплей: 20 см (8"), цветной, TFT, 800 х 480.
  • Технические характеристики цифрового осциллографа DS2202E:

    Параметр Значение
    Полоса пропускания 200 MГц
    Количество каналов 2 + внешний запуск
    Регистрация
    Режим Обычный
    Пиковый детектор 500 пс
    Усреднение (2, 4, 8, 16, 32, 64, 128, 256, 512, 1024, 2048, 4096, 8192 выборок)
    Макс. дискретизация (реальное время) 1 Гвыб/с на канал
    Режим высокого разрешения 12 бит при ≥5 мкс/дел @ 1 Гвыб/с
    Вход
    Связь по входу открытый, закрытый, земля
    Входной импеданс 1 MОм ±2% || 16 пФ ±3 пФ или 50 Ом ±1,5%
    Учет ослабления пробников 0,01х-1000х с шагом 1-2-5
    Максимальное входное напряжение 300 Вскз CAT I, 100 Вскз CAT II
    Ограничение полосы пропускания 20 МГц, 100 МГц, полный диапазон
    Параметры горизонтальной системы
    Скорость захвата осциллограмм 50000 осц./с
    Интерполяция (sin x)/x
    Глубина записи 28 М точек
    Коэффициент развертки 2 нс/дел ~ 1000 с/дел, с шагом 1~2~5
    Погрешность временной базы ±25 ppm
    Максимальная задержка Пред-запуск: ≥ 1 ширины экрана
    Пост-запуск: 1 с....100000 с
    Режимы Y-T, X-Y, самописец, задержка
    Параметры вертикальной системы
    Вертикальное разрешение 8 бит
    Вертикальное отклонение 500 мкВ/дел ~ 10 В/дел (1 MОм)
    500 мкВ/дел ~ 1 В/дел (50 Ом)
    Диапазон смещения Для импеданса 50 Ом
    ±2 В (500 мкВ/дел ~ 50 мВ/дел),
    ±10 В (51 мВ/дел ~ 200 мВ/дел),
    ±12 В (205 мВ/дел ~ 1 В/дел)

    Для импеданса 1 МОм
    ±2 В (500 мкВ/дел ~ 50 мВ/дел),
    ±10 В (51 мВ/дел ~ 200 мВ/дел),
    ±50 В (205 мВ/дел ~ 1 В/дел)
    ±100 В (2,05 В/дел ~ 10 В/дел)
    Полоса пропускания для аналогового периодического сигнала 200 МГц
    Полоса пропускания для однократного сигнала Полный диапазон
    Низкочастотный предел ≤5 Гц (на входе BNC)
    Время нарастания ≤1,8 нс (типичное)
    Погрешность коэф. усиления ±2%
    Погрешность смещения ±0,1 дел ±2 мВ ±1% смещения
    Изоляция между каналами ≥40 дБ
    Измерения
    Курсорные ручные (ΔV, ΔT, 1/ΔT), слежение, авто
    Автоматические Peak Value, Top Value, Bottom Value, Amplitude, Average, Mean Square Root, Overshoot, Preshoot, Area, Period Area, Frequency, Period, Rise Time, Fall Time, Positive Pulse Width, Negative Pulse Width, Positive Duty Cycle, Negative Duty Cycle, Delay A→B↑, Delay A→B↓, Phase A→B↑, Phase A→B↓
    Отображение 5 измерений одновременно
    Статистика Среднее, максимальное, минимальное, девиация, количество измерений
    Частотомер встроенный, 6 разрядов
    Математические операции A+B, A-B, A*B, A/ B, FFT, редактир. расширенные функции, логические операции
    FFT окна прямоугольник, Hanning, Blackman, Hamming
    Логические операции AND, OR, NOT, XOR
    Математические функции Intg, Diff, Log, Exp, Sqrt, Sine, Cosine, Tangent
    Декодирование Parallel (стандартно), RS-232/UART (опция), I²C (опция), SPI (опция), CAN (опция), LIN (опция)
    Система запуска
    Диапазон уровня запуска Внутренний ±5 делений от центра экрана
    EXT ±4 В
    Режим запуска Авто, обычный, одиночный
    Фильтрация Срез ФВЧ (75 кГц), ФНЧ (75 кГц)
    Блокировка уровня запуска 100 нс ~ 10 с
    Чувствительность триггера 1 дел (< 10 мВ); 0,3 дел (>10 мВ)
    Запуск по фронту нарастающий, спадающий, нарастающий & спадающий
    Запуск по длительности импульса условие запуска положительная полярность импульса: >, <, =
    отрицательная полярность импульса: >, <, =
    диапазон установок 2 нс ~ 4 с
    Запуск по скорости нарастания условие запуска положительная полярность импульса: >, <, =
    отрицательная полярность импульса: >, <, =
    диапазон установок 10 нс ~ 1 с
    Запуск по ранту условие запуска положительная или отрицательная полярность: >, <, внутри диапазона <>
    диапазон установок 2 нс ~ 4 с
    Запуск по окну
    (опция AT-DS2000A)
    Фронт нарастающий, спадающий, нарастающий & спадающий
    Позиция запуска Вход, выход, время
    Ширина окна (время) 16 нс ~ 4 с
    Запуск по N фронту
    (опция AT-DS2000A)
    Тип фронта нарастающий, спадающий
    Время 16 нс ~ 4 с
    Номер фронта 1 ~ 65535
    Запуск по видеосигналу Cистема NTSC, PAL и SECAM
    Cтандарт 480P, 576P; 720P, 1080P, 1080i HDTV (опция AT-DS2000A)
    Запуск по шаблону Установка шаблона H, L, X, нарастающий фронт, спадающий фронт
    Запуск по задержке
    (опция AT-DS2000A)
    Фронт нарастающий, спадающий
    Условие задержки >, <, внутри интервала<>, вне интервала ><
    Длительность задержки 2 нс ~ 4 с
    Запуск по истечении времени (TimeOut)
    (опция AT-DS2000A)
    Фронт нарастающий, спадающий, нарастающий & спадающий
    Установка времени 16 нс ~ 4 с
    Запуск по длительности события
    (опция AT-DS2000A)
    Установка H, L, X
    Условие запуска >, <, внутри интервала<>
    Длительность 2 нс ~ 4 с
    Запуск Установка / Удержание (Setup / Hold) Фронт нарастающий, спадающий
    Установка H, L
    Время установки 2 нс ~ 1 с
    Время удержания 2 нс ~ 1 с
    RS-232 / UART запуск Полярность положительная, отрицательная
    Условие запуска Start, Error, Check Error, Data
    Скорость Start, Error, Check Error, Data
    Разрядность 5 bit, 6 bit, 7 bit, 8 bit
    I²C запуск Условие запуска Start, Restart, Stop, Missing Ack, Address, Data, A&D
    Разрядность адреса 7 бит, 10 бит
    Диапазон 0 ~ 127, 0 ~ 1023
    Длина 1 ~ 5 байт
    SPI запуск Условие TimeOut
    Значение удержания 100 нс ~ 1 нс
    Разрядность 4 бит ~ 32 бит
    Установка H, L, X
    USB запуск
    (опция AT-DS2000A)
    Скорость сигнала низкая, полная
    Условие запуска SOP, EOP, RC, Suspend, ExitSuspend
    CAN запуск
    (опция CAN-DS2000A)
    Тип сигнала Rx, Tx, CAN_H, CAN_L, Differential
    Условие запуска SOF, EOF, Frame Type, Frame Error
    Скорость 10 kbps, 20 kbps, 33.3 kbps, 50 kbps, 62.5 kbps, 83.3 kbps, 100 kbps, 125 kbps, 250 kbps, 500 kbps, 800 kbps, 1 Mbps, User
    Точки сэмплирования 5% ~ 95%
    Тип фрейма Data, Remote, Error, OverLoad
    Тип ошибки Bit Fill, Answer Error, Check Error, Format Error, Random Error
    LIN запуск
    (опция CAN-DS2000A)
    Версия 1.X, 2.X, Both
    Условие запуска Sync, Identifier, Data, ID&Data, Wakeup, Sleep, Error
    Скорость 19200 bps, 10417 bps, 9600 bps, 4800 bps, 2400 bps, 1200 bps, User
    ID диапазон 0 ~ 63
    Тип сравнения =, ≠, <, >, ≤, ≥
    Длина данных 1 ~ 8
    Уровень H, L
    Тип ошибки Sync, Even-Odd, Checksum
    Дисплей
    Тип дисплея диагональ 8" (203 мм) , ЖК, TFT матрица
    Разрешение дисплея 800 (по горизонтали) × 480 (по вертикали) точек
    Количество цветов 160 000 цветов
    Послесвечение мин, 50 мс, 100 мс, 200 мс, 500 мс, 1 с, 2 с, 5 с, 10 с, 20 с, бесконечно
    Выход для компенсации пробника
    Выходное напряжение (типичное) амплитуда 3 Вп-п
    Частота (типичное) меандр 1 кГц
    Интерфейс
    Стандартный USB Host (поддержка USB-GPIB), USB-device, LAN, выход AUX (TrigOut / PassFail)
    Принтер PictBridge
    Питание
    Напряжение 100 ~ 240 Вэфф. AC, 50/60 Гц, CAT II
    Потребляемая мощность <50 Вт
    Предохранитель 2 A, T тип, 250 В
    Массо-габаритные параметры
    Габаритные размеры 361,6 мм × 179,6 мм × 130,8 мм (Ш*В*Г)
    Вес 3,8 кг (4,5 кг с упаковкой)
  • Комплект поставки DS2202E

    Наименование Количество
    1 Осциллограф DS2202E 1
    2 Осциллографические щупы 2
    3 Сетевой кабель 1
    4 USB кабель для подключения к ПК 1
    5 Краткое руководство по эксплуатации 1

    Дополнительная комплектация DS2202E:

    (Поставляется за отдельную плату)

    Наименование
    1 Комплект для монтажа в стойку RM-DS2000A
    2 Адаптер USB-GPIB
    3 Сумка для переноски BAG-G1
    4 Пассивный пробник PVP2350
    5 Пассивный пробник RP3500A
    6 Высоковольтный пробник RP1300H
    7 Токовый пробник RP1001C
    8 Токовый пробник RP1002C
    9 Токовый пробник RP1003C
    10 Токовый пробник RP1004C
    11 Токовый пробник RP1005C
    12 Блок питания для токовых пробников RP1000P
    13 Дифференциальный высоковольтный пробник RP1025D
    14 Дифференциальный высоковольтный пробник RP1050D
    15 Дифференциальный высоковольтный пробник RP1100D
    16 Высоковольтный пробник RP1010H
    17 Высоковольтный пробник RP1018H
    18 Адаптер 50 Ом RT50J
    19 Опция расширенного запуска AT-DS2000A
    20 Опция декодирования сигналов последовательных шин I²C, RS-232, SPI SD-DS2000A
    21 Опция анализа (запуск + декодирование) сигналов CAN шин CAN-DS2000A
    22 Комплект опций расширенного запуска и декодирования BND-DS2000A
    23 Опция для анализа источников питания Ultra Power Analyzer UPA-DS
