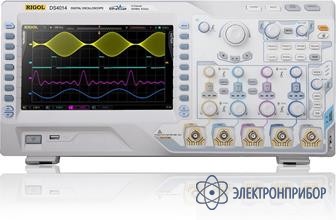

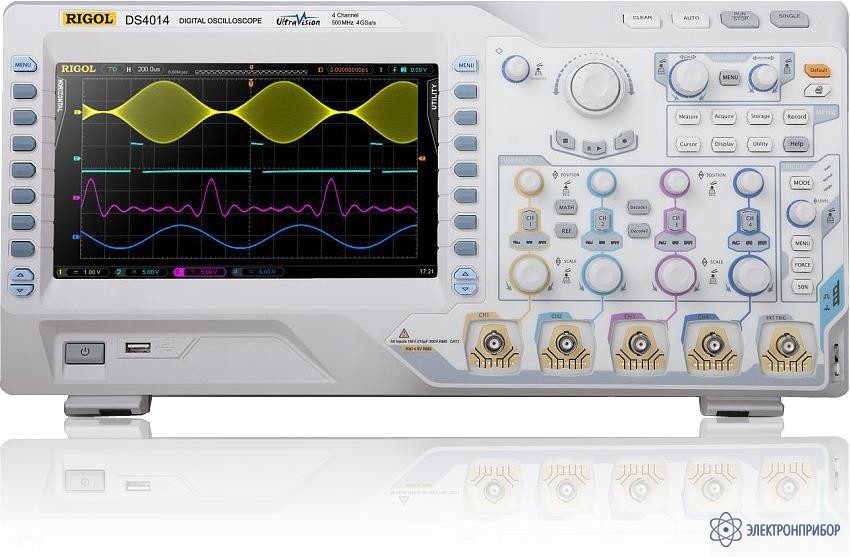

DS4012 — осциллограф цифровой

Код товара: 28021
  • 54988-13

    • Гарантия

      3 года

    • Межповерочный интервал

      1 год

    • Госреестр СИ РФ

      54988-13 до 17.07.2024

    • Производитель

      RIGOL, Китай

    Функции цифрового осциллографа DS4012:

    Цифровой осциллограф RIGOL DS4012 – высококачественный двухканальный осциллограф нового поколения (100 МГц). Этот компактный легкий цифровой осциллограф обеспечивает исключительно точный просмотр осциллограмм и измерения. RIGOL DS4012 обеспечивает захват 110 000 осциллограмм в секунду, что позволяет пользователям производить мгновенный захват сигнала и аномалий более быстро для ускорения анализа сигнала и поиска неисправностей.

    Цифровой осциллограф RIGOL DS4012 идеально подходит для производственных тестов, обслуживания в процессе эксплуатации, исследований и всех видов работ, в которых используются аналоговые/цифровые тесты и поиск неполадок, а также для образовательных целей.

    Особенности цифрового осциллографа DS4012:

    • Полоса пропускания: 100 МГц.
    • 2 аналоговых канала.
    • Частота дискретизации в реальном времени: 4 Гвыб/с.
    • Глубина памяти: 140 млн. точек.
    • Автоматические измерения 22 параметров осциллограмм.
    • Инновационная технология UltraVision.
    • Вертикальная чувствительность: 2 мВ/дел – 5 В/дел.
    • Различные режимы синхронизации: Edge, Pulse, Slope, Video, Pattern, RS232/UART, I²C, CAN, USB, FlexRay.
    • Математические функции: сложение, вычитание, умножение, быстрое преобразование Фурье.
    • 9-дюймовый цветной ЖК дисплей.
    • Стандартный интерфейс: USB Host & Device, VGA, LXI, Trig Out, 10 MHz In/Out, для поддержки USB флэш-памяти и USB принтера.
    • Операционные системы: Windows XP (32Bit + 64Bit), Windows Vista (32Bit + 64Bit), Windows 7 (32Bit + 64Bit).
    • Рекомендованный интервал между калибровками – 1 год.
    • Автоматическая идентификация типа щупа.
    • Запись осциллограмм в реальном времени, воспроизведение и анализ осциллограмм.
    • Многоязычный пользовательский интерфейс.
    • Встроенная справочная система.
    • Компактный дизайн, малые габариты и вес.

  • Технические характеристики цифрового осциллографа DS4012:

    Параметр Значение
    Полоса пропускания 100 МГц
    Каналы 2
    Частота дискретизации в реальном времени 4,0 Гвыб/с
    Глубина памяти 140 млн. точек
    Запись осциллограмм 110 000 осциллограмм/сек
    Диапазон вертикальной чувствительности 2 мВ/дел – 5 В/дел
    Диапазон смещения 2 мВ/дел – 5 В/дел ± 40 В
    Вертикальное разрешение 8 бит
    Математические функции сложение, вычитание, умножение, быстрое преобразование Фурье, возможность настройки пользователем
    Выходное напряжение ~ 3 В, пик-пик
    Частота 1 кГц
    Режимы синхронизации Edge, Pulse, Slope, Video, Pattern, RS232/UART, I²C, CAN, USB, FlexRay
    Мощность 120 Вт (макс.)
    Напряжение 100-120 В/50 Гц/60 Гц/400 Гц
    100-240 В/50 Гц/60 Гц
    Температурный диапазон Рабочий режим: от 0°C до +50°C
    Нерабочий режим: от -20°C до +70°C
    Метод охлаждения Вентилятор
    Диапазон влажности До +35°C: ≤90% относительная влажность
    От +35°C до +50°C: ≤60% относительная влажность
    Высота Рабочий режим: до 3 000 м
    Нерабочий режим: до 15 000 м
    Дисплей 9" WVGA цветной ЖК (800×480)
    Вес 4,8 кг (± 0,2 кг)
    Размеры 440,0 × 218,0 × 130,0 мм

  • Комплект поставки DS4012

    № Наименование Количество
    1. Осциллограф цифровой DS4012 1
    2. CD (Программное обеспечение и руководство пользователя) 1
    3. Кабель USB 1
    4. Кабель питания 1
    5. Краткое руководство пользователя 1
    6. Крышка передней панели 1
    7. Пассивные щупы 2
