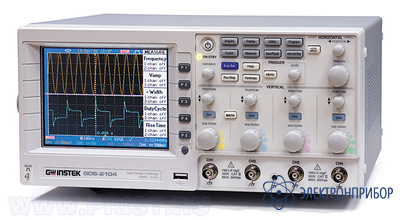

GDS-2202 — цифровой осциллограф

Код товара: 21479
  • 33756-07

    Назначение осциллографа цифрового GDS-2202:

    Осциллограф цифровой GDS-2202: 2 канала; Полоса пропускания 200 МГц; Максимальная частота дискретизации 1 ГГц, эквивалентная 25 ГГц; Память на канал 25К (при объединении каналов); Выбор длины записи в память; Режимы растяжки, самописца и XY; Синхронизация по фронту, по длительности импульса, выделение ТВ строки (PAL/ SECAM/ NTSC); Режимы дискретизации: выборка, пиковый детектор (> 10 нс), усреднение (2 /…/ 256), накопление; Интерфейс USB, RS-232 (опция - GPIB), ПО + делители на каждый канал в комплекте; Цветной TFT-дисплей с регулируемой яркостью.
    Аналог GDS-2204: 2 канала, полоса пропускания 200 МГц.

    Среди новшеств этой серии стоит отметить опцию батарейного питания. Батарейное питание для осциллографов GDS-2000 расширяет область их применения для приложений, в которых не доступно сетевое питание. После полной зарядки, 2 небольшие батареи позволяют осциллографу GDS-2000 нормально функционировать в течение 3 часов. Встроенное устройство перезарядки автоматически производит перезаряд батарей при подключении к осциллографу сетевого питания.

    ПО для осциллографов GDS-2000 является бесплатным и выложено в Интернете. Данное ПО позволяет передавать графическую копию экрана осциллографа через USB на компьютер с большой скоростью обновления, что позволяет потребителю наблюдать на компьютере осциллограмму в режиме времени, близком к реальному. Картинки в форматах bmp и jpg, а также оцифровка осциллограмм в формате csv могут быть сохранены на компьютере для дальнейшего использования. Также могут создаваться видеофайлы в формате .AVI . Эта функция цифрового магнитофона позволяет повторно воспроизводить сохраненные осциллограммы и наблюдать периодические изменения в сигнале за определенный промежуток времени.

    Особенности осциллографа цифрового GDS-2202:

    • Полоса пропускания: 200 МГц;
    • Количество каналов: 2;
    • Максимальная частота дискретизации: 1 ГГц, эквивалентная 25 ГГц;
    • Объем памяти 25 Кбайт на канал (при объединении каналов);
    • Выбор длины записи в память;
    • Автоматические (27 видов) и курсорные измерения;
    • Режимы растяжки, самописца и XY;
    • Синхронизация по длительности импульса и ТВ;
    • Режимы дискретизации: выборка, пиковый детектор (> 10 нс), усреднение (2 /…/ 256), накопление;
    • Память: 20 осциллограмм, 20 профилей;
    • Батарейное питание (опция);
    • Интерфейсы: RS-232, USB (3), доп. контроля, опция GPIB;
    • Цветной TFT-дисплей с регулируемой яркостью.

  • Технические характеристики осциллографа цифрового GDS-2202:

    Параметр Значения
    КАНАЛ ВЕРТИКАЛЬНОГО ОТКЛОНЕНИЯ
    Число каналов 2
    Полоса пропускания (-3 дБ) 0 ... 200 МГц
    Ограничение полосы пропускания до 20 МГц
    Коэффициент отклонения 2 мВ/дел … 5 В/дел (шаг 1-2-5)
    Погрешность установки ± 3 %
    Время нарастания < 1,75 нс
    Входной импеданс 1 МОм (± 2 %) / 16 пФ
    Максимальное входное напряжение 300 В (DC+AС пик, до 1 кГц)
    Режимы работы Канал 1, канал 2, канал 1 (2) инвертированный, канал 1 и 2
    Математика +, - ;БПФ
    КАНАЛ ГОРИЗОНТАЛЬНОГО ОТКЛОНЕНИЯ
    Коэффициент развертки 1 нс/дел…10 с/дел (шаг 1-2-5), самописец 250 мс/дел – 10 с/дел)
    Погрешность установки ± 0,01 %
    Режимы работы Основной, задержанный, ZOOM окна, самописец, X-Y
    СИНХРОНИЗАЦИЯ
    Источники синхросигнала Канал 1, канал 2, сеть, внешний
    Режимы запуска развертки Автоколебательный, ждущий, однократный, ТВ (NTSC, PAL / SECAM), пред- (20 дел.) и послезапуск (1000 дел), по фронту, по длительности импульса (20 нс... 10 с), только для двухканальных моделей: по времени (100 нс... 1,3 мс), по событию (2...65000), по уровню (ТТЛ, ЭСЛ, ± 12 В)
    Фильтры синхронизации ФНЧ, ФВЧ, фильтр шума, связь АС, связь DC
    Чувствительность синхронизации 0 … 25 МГц: 0,5 деления или 5 мВ
    25 МГц – 60/100/200 МГц: 1 деление или 10 мВ
    АНАЛОГО-ЦИФРОВОЕ ПРЕОБРАЗОВАНИЕ
    Разрешение по вертикали 8 бит
    Частота дискретизации До 1 ГГц (в режиме объединения каналов)
    Эквивалентная частота дискретизации До 25 ГГц на канал, автовыбор
    Длина записи До 25 Кбайт на канал (в режиме объединения каналов)
    Пиковый детектор 10 нс
    Режимы работы Выборка, пик. детектор (> 10 нс); усреднение (2 /…/ 256); накопление; выбор длины записи (0,5 К /…/ 25 К)
    АВТОМАТИЧЕСКИЕ ИЗМЕРЕНИЯ
    Функции по вертикали U пик-пик; U; U ср. кв.; U0; -U; +U; U макс.; U мин.
    Функции по горизонтали f; T; t нарастания; t среза; +х; -х; коэф. Заполнения
    ДОПОЛНИТЕЛЬНЫЕ ВОЗМОЖНОСТИ
    Интерфейс USB (3 шт); RS-232C; модуль доп. контроля ; GPIB (опция)
    Автоустановка В/дел, с/дел, параметры синхросигнала
    Режим X-Y Х - кан 1; Y - кан 2; разность фаз < 3° до 100 кГц
    Внутренняя память Запись/считывание: 20 осциллограмм; 20 профилей
    Функции Сравнение формы сигнала с шаблоном; автовоспроизведение профилей с авто- или курсорными
    ОБЩИЕ ДАННЫЕ
    ЖК-дисплей Цветной, TFT, 5,6 дюймов, 8x12 дел (разрешение 320 х 240)
    Напряжение питания 100…240 В, 48…63 Гц (автовыбор)
    11,1 В (Li-Ion), 6600 мАч (опционально)
    Габаритные размеры 254 х 142 х 310 мм
    Масса 4,3 кг

  • Комплект поставки GDS-2202

    Наименование Количество
    Осциллограф цифровой GDS-2202 1
    Шнур питания 1
    Делитель 1:1/1:10 2
    Руководство по эксплуатации 1
