GDS-72104E — осциллограф цифровой запоминающий

Код товара: 39090
  • 68026-17

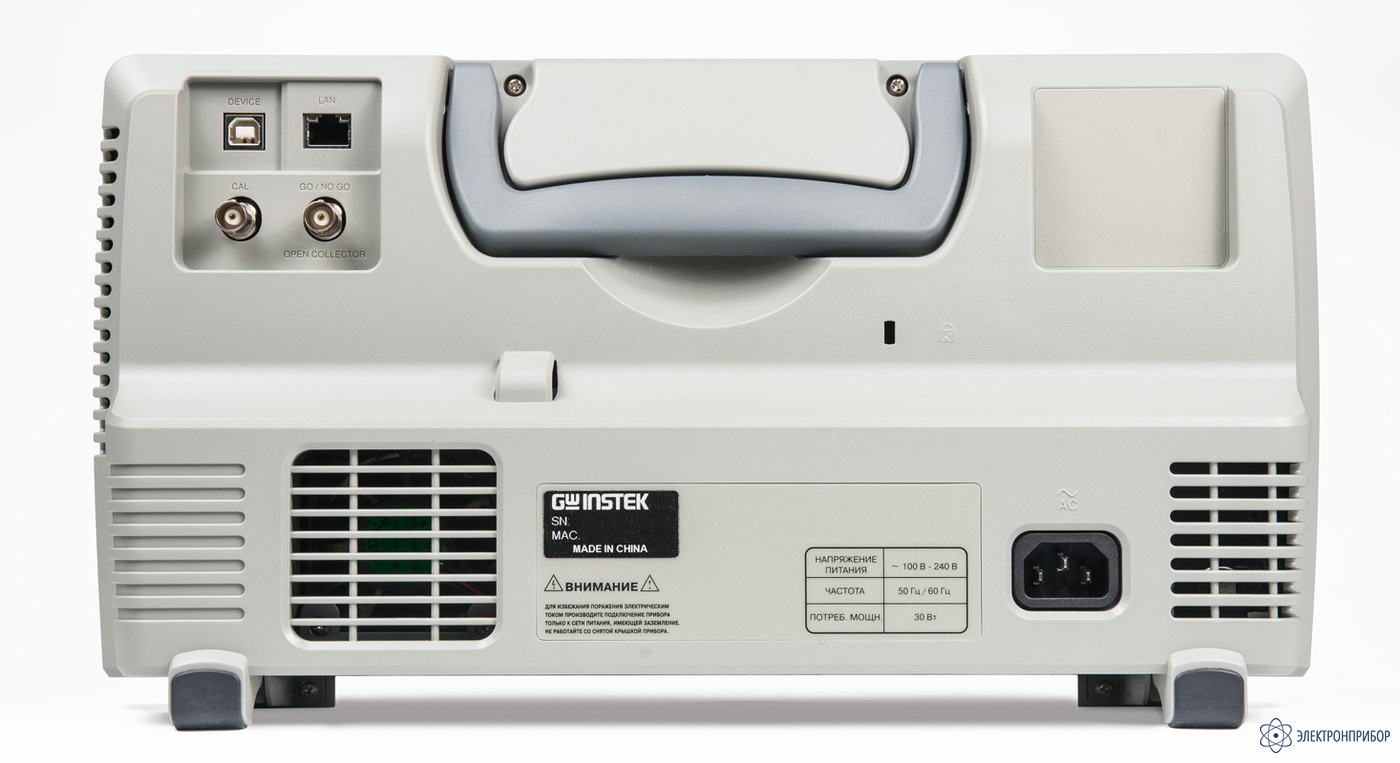

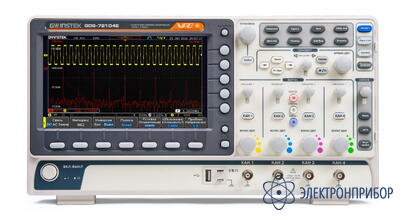

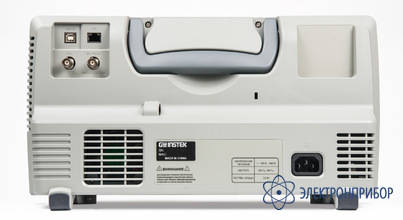

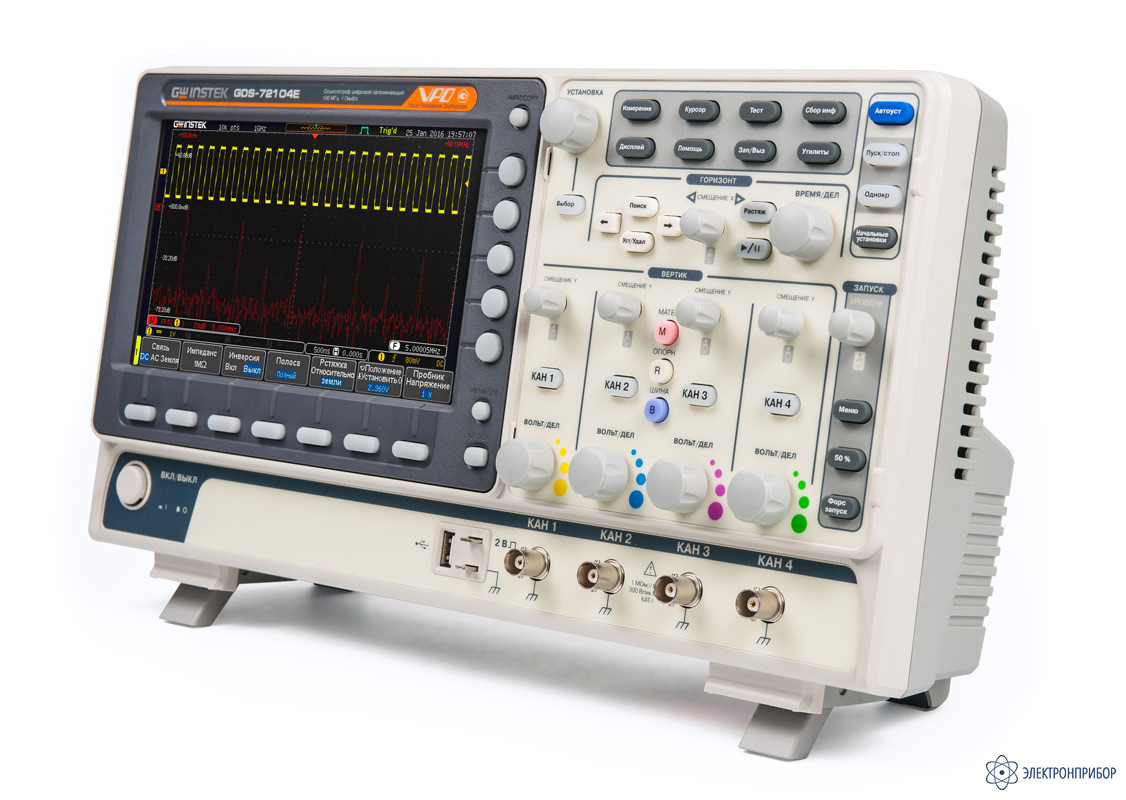

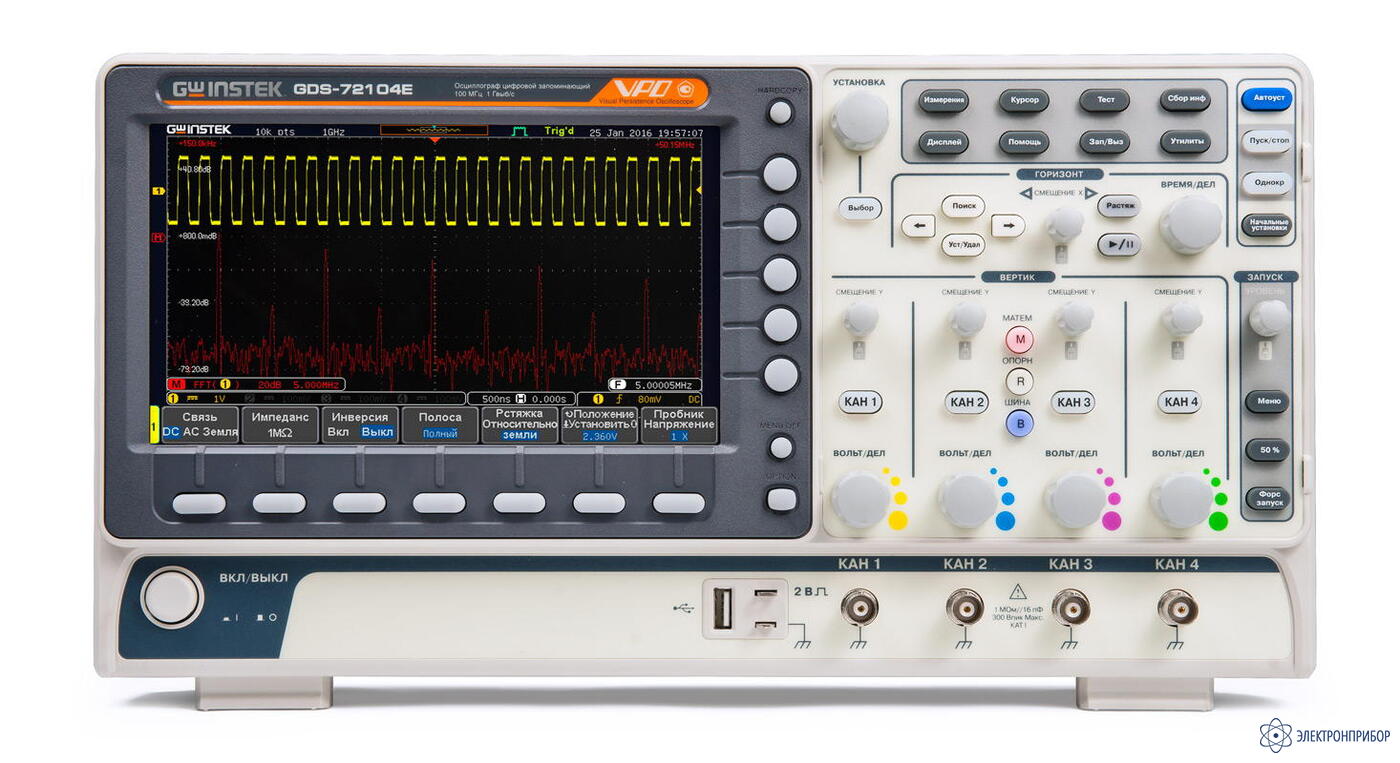

    Осциллограф цифровой запоминающий GDS-72104E Осциллограф цифровой запоминающий GDS-72104E Осциллограф цифровой запоминающий GDS-72104E Осциллограф цифровой запоминающий GDS-72104E

    • Гарантия

      3 года

    • Межповерочный интервал

      1 год

    • Госреестр СИ РФ

      68026-17 до 17.07.2027

    • Производитель

      GW Instek, Тайвань

    Сертификаты

    Особенности осциллографов цифровых запоминающих GDS-72072E, GDS-72074E, GDS-72102E, GDS-72104E, GDS-72202E, GDS-72204E:

    • Количество каналов 2, 4;
    • Полоса пропускания 70, 100 и 200 МГц;
    • Максимальная частота дискретизации: 1 ГГц;
    • Максимальный объем памяти 10 МБ;
    • Технология VPO: визуализация сигнала в режиме аналогового осциллографа (скорость обновления экрана 120.000 осц./с);
    • Сбор данных: выборка, пиковый детектор, усреднение, интер. Sin X/x;
    • Режим сегментированной памяти (до 29,000 сегментов);
    • Режим «Поисковая машина» для поиска событий по заданным условиям;
    • 28 видов автоматических измерений параметров, курсорные измерения;
    • Режим автоизмерения временных задержек (8 параметров);
    • Функция автоустановки параметров развертки, запуска;
    • Функции математики: +, -, x, ?, встроенный редактор формул;
    • Частотный анализ (БПФ): на участке 1 МБ (БПФ с.к.з./ БПФ дБ);
    • Цифровой фильтр (ВЧ/НЧ) с ручной регулировкой;
    • Режимы растяжки окна, самописец и XY;
    • Внутренняя память: 24 осциллограммы, 20 профилей настроек;
    • Синхронизация и декодирование сигналов I2C, SPI*, UART, CAN, LIN;
    • Регистратор данных до 100 часов, интервал регистрации от 2 с.;
    • Интерфейсы: USB 2.0 для управления и сохранения данных, LAN;
    • Цветной WVGA TFT-дисплей (20 см);
    • Вывод данных на печать (поддержка PictBrige).

    * Примечание: Для работы на шине SPI требуется модель, как минимум с 3-мя входными каналами (72074E, 72104E, 72204E).

  • Технические характеристики осциллографа цифрового запоминающего GDS-72104E:

    Параметр Значение
    GDS-72072E / GDS-72074E GDS-72102E / GDS-72104E GDS-72202E / GDS-72204E
    КАНАЛ ВЕРТИКАЛЬНОГО ОТКЛОНЕНИЯ
    Число каналов 2 / 4 2 / 4 2 / 4
    Полоса пропускания (-3 дБ) 0 ... 70 МГц 0...100 МГц 0...200 МГц
    Огранич. полосы пропуск. 20 МГц 20 МГц 20, 100 МГц
    Коэф. отклонения (Коткл.) 1 мВ/дел...10 В/дел
    Погрешность установки Коткл. ± 3 %
    Время нарастания ≤ 5 нс ≤ 3,5 нс ≤ 1,75 нс
    Входной импеданс 1 МОм ( ± 2 %) / 16 пФ
    Макс. входное напряжение 300 В ( DC + AС пик), Кат I
    Математика +, - , х ; ÷, встроенный редактор формул , БПФ на участке 1 МБ (дБ или мВ с.к.з)
    КАНАЛ ГОРИЗОНТАЛЬНОГО ОТКЛОНЕНИЯ
    Коэф. развертки (Кразв. ) 1 нс/дел...100 с/дел (шаг 1-2-5), самописец 100 мс/дел – 100 с/дел
    Погрешность установки Кразв. ± 0,005 %
    Режимы работы Основной, задержанный (4 нс... 10 с), ZOOM окна, самописец, X-Y
    СИНХРОНИЗАЦИЯ
    Источники синхросигнала любой из каналов, внешний (только 2 кан. мод.), сеть, по лог. шине (D0 - D15)
    Режимы запуска развертки Автоколебательный, ждущий, однократный, ТВ (NTSC, PAL / SECAM), пред- (10 дел.) и послезапуск (2,000,000 дел), по фронту, рант, по длительности импульса (10 нс...10 с), по событию (1...65535), попеременно (ALT); по шине; по скорости нарастания и спада
    Связь входа синхронизации ФНЧ, ФВЧ, фильтр шума, связь АС, связь DC
    Чувствительность синхр. 1 дел
    АНАЛОГО-ЦИФРОВОЕ ПРЕОБРАЗОВАНИЕ
    Разрешение по вертикали 8 бит
    Частота дискретизации 2 кан. модель: 1 Г Гц /канал
    4 кан. модель: 2 канала – 1 ГГц/ка нал, 3 и 4 канала – 500 МГц/канал
    Интерполяция SinX/x
    Длина записи 10 МБ
    Режимы работы Выборка, пик. детектор (> 2 нс); усреднение, накопление, однократн.
    КУРСОРНЫЕ ИЗМЕРЕНИЯ
    Функции ΔU; ΔT; 1/ ΔT
    АВТОМАТИЧЕСКИЕ ИЗМЕРЕНИЯ
    Функции по вертикали Uпик-пик; Uампл; Uср.кв.; -U ; +U ; Uмакс.; Uмин.; Uсред; выбросы на вершине и в паузе
    Функции по горизонтали f; T; t нарастания; t среза; +τ; -τ; коэф. заполнения (%), фаза
    Измерение задержки FRR, FRF, FFR, FFF, LRR, LRF, LFR, LFF
    ДОПОЛНИТЕЛЬНЫЕ ВОЗМОЖНОСТИ
    Интерфейс USB, LAN
    Автоустановка В/дел, с/дел, параметры синхросигнала
    Технология VPO Захват и отображ ение редких сигналов и глитчей в режиме аналогового осциллографа. Скорость обновления экрана до 120.000 раз в сек.
    Режим X-Y Х – кан 1, 3; Y – кан 2, 4; разность фаз < 3° до 100 кГц
    Внутренняя память Запись/считывание: 24 осциллограммы; 20 профилей
    ОБЩИЕ ДАННЫЕ
    ЖК-дисплей Цветной (TFT) WVGA , диагональ 20 см, 8 х 10 дел (разреш. 800 х 480)
    Напряжение питания 100...240 В, 48...63 Гц (автовыбор)
    Габариты, масс 384 х 208 х 127 мм, 2,8 кг

  • Комплект поставки GDS-72104E

    № Наименование Количество
    1 Осциллограф цифровой запоминающий GDS-72104E 1
    2 Шнур питания 1
    3 Делитель 1:1/1:10 (2/4 по числу каналов) 1
    4 Руководство по эксплуатации 1
