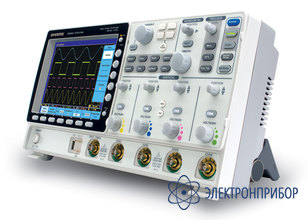

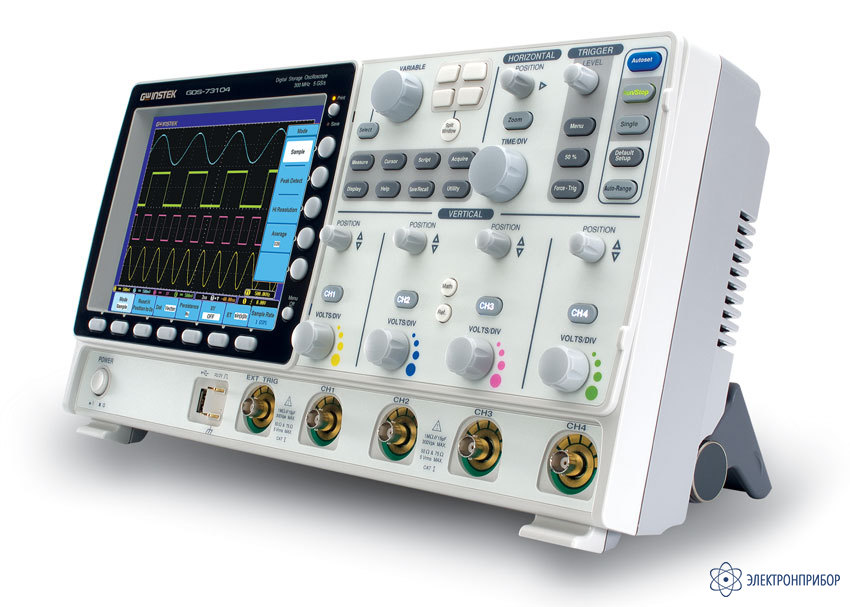

GDS-73154 — осциллограф цифровой, запоминающий

Код товара: 26209
  • 69232-17

    • Гарантия

      3 года

    • Межповерочный интервал

      1 год

    • Госреестр СИ РФ

      69232-17 до 14.11.2027

    • Производитель

      GW Instek, Тайвань

    Сертификаты

    Особенности прибора GDS-73154:

    • Количество каналов:  4 (+ вход внеш. синхр EXT)
    • Полосы пропускания: 150 МГц
    • Частота дискретизации: 5 ГГц; эквивалентная 100 ГГц
    • Объем памяти 25 К (на канал)
    • Переключаемый входной импеданс: 50 Ом/ 75 Ом/ 1 МОм
    • Инновационная технология VPO на базе платформы FPGA (virtual persistence oscilloscopes) для визуализации в режиме аналогового осциллографа
    • Автоматические измерения (28 видов), курсорные измерения (dU; dT; 1/dT); функции математики: сложение, вычитание, умножение, деление
    • Частотный анализ: БПФ, БПФ с.к.з. (на участке 1 кб)
    • Цифровые фильтры (ФВЧ, ФНЧ, полосовой, режекторный, шума)
    • Режимы растяжки окна, самописец и X-Y
    • Синхронизация по длительности импульса и ТВ
    • Режимы сбора данных: выборка, пиковый детектор (>2 нс), усреднение (2 /…/ 256), высокое разрешение (Hi Res)
    • Память: 24 осциллограмм, 20 профилей настроек
    • Уникальная технология разделения экрана на 2 независимых окна (Split Window) для наблюдения осциллограмм, предпросмотр осциллограмм в файловой системе
    • Вывод данных на печать (поддержка PictBrige)
    • Интерфейсы: USB 2.0 для управления и сохранения данных (host/device), RSR-232, LAN, опция - GPIB
    • Цветной SVGA TFT-дисплей (20 см) с регулируемой яркостью
    • Выход для подключения внешнего монитора (SVGA)
    • Синхронизация и декодирование сигналов шин I2C, SPI
    • Русифицированное меню

  • Технические характеристики прибора GDS-73154:

    Параметр Значения
    Канал вертикального отклонения
    Число каналов 4
    Полоса пропускания (-3 дБ) 0…150 МГц
    Ограничение полосы до 20 МГц/100 МГц/ 200 МГц
    Коэф. отклонения (Коткл.) 2 мВ/дел…1 В/дел (шаг 1-2-5) при 50/75 Ом
    Погрешность установки Коткл. ± 3 %
    Связь по входу Открытый, закрытый, земля
    Время нарастания <2,3 нс
    Входной импеданс 50 Ом, 75 Ом/ 1 МОм (+-2 %) / 16 пФ
    Макс. входное напряжение 5 В скз/ 300 В (DC+AС пик, до 1 кГц)
    Математика +, -, х; БПФ/дБ и БПФ с.к.з./мВ на участке 1 кб
    Канал горизонтального отклонения
    Коэф. развертки (Кразв.) 1 нс/дел…50 с/дел (шаг 1-2-5), самописец 100 мс/дел – 100 с/дел
    Погрешность установки Кразв. ± 0,02 %
    Режимы работы Основной, задержанный (10 нс…10 с), ZOOM окна, самописец, X-Y
    Синхронизация
    Источники синхросигнала Кан 1, кан 2, кан 3, кан 4, сеть, внешний (Ext)
    Режимы запуска развертки Автоколебательный, ждущий, однократный, ТВ (NTSC, PAL / SECAM), пред- (20 дел.) и послезапуск (1000 дел), по фронту, рант, по длительности импульса (10 нс…10 с), по событию (1…65000), попеременно (ALT); опция - I2C, SPI, UART
    Связь входа синхронизации ФНЧ, ФВЧ, фильтр шума, связь АС, связь DC
    Чувствительность синхронизации 0…30 МГц: 0,5 деления или 5 мВ; 30…150 МГц: 1,5 деление или 15 мВ 150…350 МГц: 2 деления или 20 мВ
    Аналого-цифровое преобразование
    Разрешение по вертикали 8 бит
    Частота дискретизации  5 ГГц
    Эквив. частота дискретиз. 100 ГГц (для периодического сигнала)
    Длина записи 25 К (на канал)
    Пиковый детектор 2 нс
    Режимы работы Выборка, пик. детектор (> 2 нс); усреднение (2 /…/ 256)
    Курсорные изменения
    Функции dU; dT; 1/dT
    Автоматические измерения
    Функции по вертикали Uпик-пик; Uампл; Uсред; Uср.кв.; -U; +U; U макс.; U мин.; выбросы на вершине и в паузе (4 параметра)
    Функции по горизонтали f; T; t нарастания; t среза; +t; -t; коэф. заполнения (%), фаза
    Измерение t задержки FRR, FRF, FFR, FFF, LRR, LRF, LFR, LFF
    Дополнительные возможности
    Интерфейс USB, RS-232, LAN, GPIB (опция), SVGA out
    Автоустановка В/дел, с/дел, параметры синхросигнала
    Технология VPO Захват и отображение редких сигналов и гличей в режиме аналогового осциллографа (с накоплением)
    Разделение экрана (Split Window) Наблюдение сигналов в 2-х отдельных окнах с возможностью независимых регулировок параметров в каждом из каналов
    Режим X-Y Х – кан 1, кан 3; Y – кан 2, кан 4; разность фаз < 3 до 100 кГц
    Внутренняя память 24 осциллограммы, 20 профилей настроек (запись/ считывание)
    Линейный выход 3,5 мм (stereo jack) сигнальный аудиовыход режима доп. контроля
    Общие данные
    ЖК-дисплей Цветной (TFT), диагональ 20см, 8 x10 дел (разрешение 800 х 600)
    Напряжение питания 100…240 В, 48…63 Гц (автовыбор); потребл. 18 Вт
    Габаритные размеры 400 х 200 х 130 мм
    Масса 4 кг

  • Комплект поставки GDS-73154

    № Наименование Количество
    1. Прибор 1
    2. Документация 1
    3. Шнур питания 1
    4. делитель 1:1 2
    5. РЭ 1
