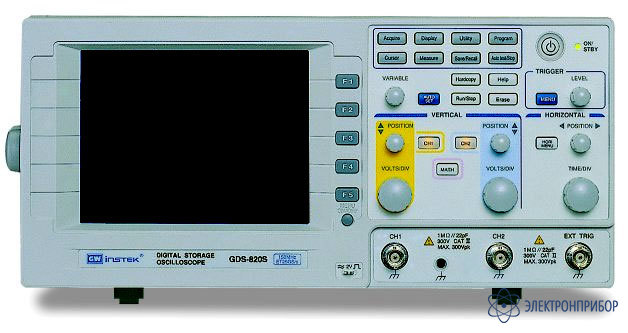

GDS-820S — цифровой осциллограф
Код товара: 21470-
-
Гарантия
3 года
-
Госреестр СИ РФ
25618-04 -
Производитель
Назначение цифрового осциллографа GDS-820S:
Цифровой осциллограф GDS-820S: Полоса пропускания 150 МГц; 2 канала; Коэффициент отклонения 2 мВ … 5 В / дел; Коэффициент развертки 1 нс … 10 с / дел; Частота дискретизации 100 Мвыб/с (эквив. до 25 Гвыб/с); Длина записи 125 К на канал; Маркерные и авто измерения (15 параметров); Частотомер 10 Гц … 150 МГц; Функция БПФ; Пиковый детектор (10 нс); Глубокая память (2 осциллограммы, 15 профилей); Выделение ТВ строки (PAL/ SECAM/ NTSC); Генератор калибровочного сигнала 1 … 100 кГц (скважность 5 … 95%); Монохромный ЖК-дисплей (320 х 240); Интерфейсы: RS-232 - USB + LPT + Годен/не годен; Опция GPIB; Масса 4,1 кг.
Особенности цифрового осциллографа GDS-820S:
- Полоса пропускания 150 МГц;
- Макс. частота дискретизации: 100 МГц, эквив. 25 ГГц;
- Объем памяти на канал 125 Кбайт;
- Выбор длины записи в память;
- Автоматические и курсорные измерения (15 параметров);
- Быстрое преобразование Фурье (БПФ);
- Задержка запуска развертки (по времени, по событию, по уровню, по длительности импульса);
- Режимы дискретизации: выборка, пиковый детектор (> 10 нс), усреднение (2 /…/ 256), накопление;
- Выделение ТВ строки (PAL/SECAM, NTSC);
- Память: 2 осциллограммы, 15 профилей;
- Интерфейсы: RS-232, LPT+ модуль «годен-негоден» или опция GPIB.
-
-
Технические характеристики цифрового осциллографа GDS-820S:
Параметр Значения КАНАЛ ВЕРТИКАЛЬНОГО ОТКЛОНЕНИЯ Полоса пропускания (-3 дБ) 0 ... 150 МГц
Ограничение полосы пропускания до 20 МГцКоэффициент отклонения 2 мВ/дел … 5 В/дел (шаг 1-2-5) Погрешность установки ± 3 % Время нарастания < 2,3 нс Входной импеданс 1 МОм (± 2 %) / 22 пФ Максимальное входное напряжение 300 В (DC+AС пик, до 1 кГц) Режимы работы Канал 1, канал 2, канал 1 (2) инвертированный, канал 1 и 2 Математика Кан 1 + Кан 2; Кан 1 - Кан 2; БПФ КАНАЛ ГОРИЗОНТАЛЬНОГО ОТКЛОНЕНИЯ Коэффициент развертки 1 нс/дел … 10 с/дел (шаг 1-2-5) Погрешность установки ± 0,01 % Режимы работы Основной, окно, ZOOM окна, самописец, X-Y СИНХРОНИЗАЦИЯ Источники синхросигнала Канал 1, канал 2, сеть, внешний Режимы запуска развертки Автоколебательный, ждущий, однократный, ТВ (NTSC, PAL / SECAM), пред- (20 дел.) и послезапуск (1000 дел), по времени (100 нс…1,3 мс), по событию (2…65000), по уровню (ТТЛ, ЭСЛ, ± 20 В), по фронту, по длительности импульса (20 нс ... 10 с) Фильтры синхронизации ФНЧ, ФВЧ, фильтр шума, связь АС, связь DC Вход внешней синхронизации 1 МОм (± 2 %) / 22 пФ АНАЛОГО-ЦИФРОВОЕ ПРЕОБРАЗОВАНИЕ Разрешение по вертикали 8 бит Частота дискретизации До 100 МГц на канал Эквивалентная частота дискретизации До 25 ГГц на канал Длина записи 125 Кбайт на канал Пиковый детектор 10 нс Режимы работы Выборка, пик. детектор (> 10 нс); усреднение (2 /…/ 256); накопление; выбор длины записи (0,5 К /…/ 125 К) АВТОМАТИЧЕСКИЕ ИЗМЕРЕНИЯ Функции по вертикали U пик-пик; U; U ср. кв.; U0; -U; +U; U макс.; U мин. Функции по горизонтали f; T; t нарастания; t среза; +τ; -τ; коэф. заполнения ЧАСТОТОМЕР Разрешение 6 разрядов Диапазон измерений 10 Гц … 150 МГц Погрешность измерения ± 2 % ДОПОЛНИТЕЛЬНЫЕ ВОЗМОЖНОСТИ Интерфейс RS-232, LPT+ модуль «годен-негоден»+USB или опция GPIB Синхронизация Автовыбор синхросигнала (2-кан. режим) Автоустановка В/дел, с/дел, параметры синхросигнала Режим X-Y Х – кан 1; Y – кан 2; разность фаз < 3° до 100 кГц Глубокая память Запись/считывание: 2 осциллограммы; 15 профилей Функции Сравнение формы сигнала с шаблоном; автовоспроизведение профилей с авто- или курсорными измерениями ОБЩИЕ ДАННЫЕ ЖК-дисплей Монохромный 8 × 12 дел (разрешение 320 × 240) Напряжение питания 100 … 240 В, 48 … 63 Гц (автовыбор) Габаритные размеры 254 × 142 × 310 мм Масса 4,1 кг -
Комплект поставки GDS-820S
Наименование Количество Осциллограф цифровой GDS 1 Шнур питания 1 Делитель 1:1/1:10 2 Руководство по эксплуатации 1 -
Дополнительная комплектация GDS-820S
