HDO4034AR-MS

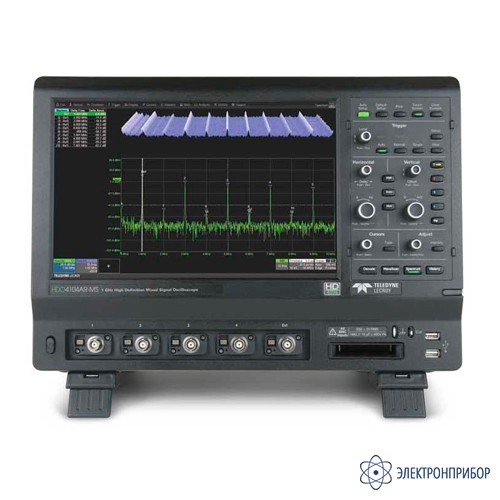

HDO4034AR-MS — цифровой осциллограф
Код товара: 45038-
-
Гарантия
1 год
-
Межповерочный интервал
1 год
-
Госреестр СИ РФ
68188-17 до 01.08.2022
-
Производитель
Сертификаты
Описание цифрового осциллографа HDO4034AR-MS:
Осциллограф высокого разрешения HDO4034AR-MS с полосой пропускания 200 МГц, 12-битным АЦП с технологией высокого разрешения HD4096, которая обеспечивает исключительную достоверность отображения формы сигнала. Осциллограф HDO4034AR-MS автоматически обеспечивает оптимальное отображение входных сигналов во всем диапазоне для доступных полос пропускания. Кроме того, новое поколение пользовательского интерфейса MAUI® с функцией OneTouch невероятно упрощает настройки измерений и обеспечит быстрое изучение проблемы, позволит глубже погрузиться в изучение структуры сложного сигнала, содержащего аномалии, при отладке различных устройств. И наконец, обновленный управляющий ПК осциллографа с более быстрыми процессорами, большей памятью ЦП, а также применение твердотельных накопителей добавляют новинкам еще больше привлекательности и преимуществ.
Технология высокого разрешения HD4096 реализована на базе высокоскоростных 12-битных АЦП с малошумящими входными усилителями и применением системной архитектуры с низким уровнем собственных шумов. Это позволяет осциллографу HDO4034AR-MS выполнять захват сигналов в полосе частот до 200 МГц с высокой дискретизацией и отображать результат с разрешением, которое в 16 раз (!!!) выше, чем у осциллографов других производителей. В осциллографе HDO4034AR-MS, кроме технологии высокого разрешения по вертикали HD4096, реализована технология увеличения частоты дискретизации ESR (Enhanced Sample Rate), которая за счет 10-и кратного превышения частоты дискретизации над верхней границей полосы пропускания обеспечивает оптимальное отображение захваченных сигналов во всех полосах пропускания.
Осциллограф HDO4034AR-MS имеет интерфейс MAUI с OneTouch, который продолжает традиционный подход Teledyne LeCroy внедрения инноваций и совершенствованию пользовательского интерфейса. Технология управления «в одно касание» (One Touch) значительно ускоряет выполнение стандартных операций путем однократного прикосновения к соответствующей области дисплея. Интерфейс имеет революционный метод drag-and-drop (перетащить и зафиксировать), позволяя копировать и настраивать каналы, математические функции и параметры измерений, не отрывая палец от экрана. Простые жесты управления, такие как, перетаскивание, фиксация, сжатие, щелчок делают взаимодействие с осциллографом простым и интуитивно понятным. Функция «Add New» (клавиша «Добавить Новый») позволяет быстро включить новый канал, функцию математики или параметр, а выключить осциллограмму или параметр одним движением пальца. Таким образом, интерфейс MAUI с OneTouch обеспечивает уникальный набор жестов управления сенсорным экраном, значительно облегчает процесс настройки осциллографа и делает работу с прибором доступной на интуитивном уровне.
Область применения цифрового осциллографа HDO4034AR-MS:
Осциллограф высокого разрешения HDO4034AR-MS идеален для отладки и устранения неполадок силовой электроники, автомобильной электроники и встроенных систем, робототехники и электромеханических устройств, использующих сигналы позиционных датчиков высокого разрешения. Он является наиболее востребованным в сфере автопроизводства, управления электропитанием цифровых устройств, анализа сигналов в устройствах силовой электроники, научно-физических, оборонных и аэрокосмических приложений.
-
-
Технические характеристики цифрового осциллографа HDO4034AR-MS:
Параметр HDO4024AR-MS HDO4034AR-MS HDO4054AR-MS HDO4104AR-MS Полоса пропускания 200 МГц 350 МГц 500 МГц 1 ГГц АЦП 12 бит (15 бит в режиме увеличенного разрешения ERES) Количество каналов 4 Частота дискретизации 2,5 ГГц (10 ГГц в режиме ESR) Память 12,5 МБ/канал (опция - 50 МБ при объединении) Режимы ESR, WaveScan, History, LabNotebook, сегментированная развертка Измерения и математика стандартный набор Программные опции анализатор спектра, анализатор мощности, декодирование протоколов I2C, SPI, UART, CAN, LIN, FlexRay, USB, MIL-STD-1553 Дисплей TFT сенсорный экран 31 см, разрешение 1280х800 точек (WXGA) Масса 5,7 кг -
Комплект поставки HDO4034AR-MS
№ Наименование Количество 1 Цифровой осциллограф HDO4034AR-MS 1 2 Пассивный пробник (на каждый канал) 10 3 Защитная передняя панель 1 4 Кабель питания 1 5 Антивирусное программное обеспечение (пробная версия) 1 6 Руководство по эксплуатации 1 7 Калибровка с сертификатом 1 -
Файлы для HDO4034AR-MS
