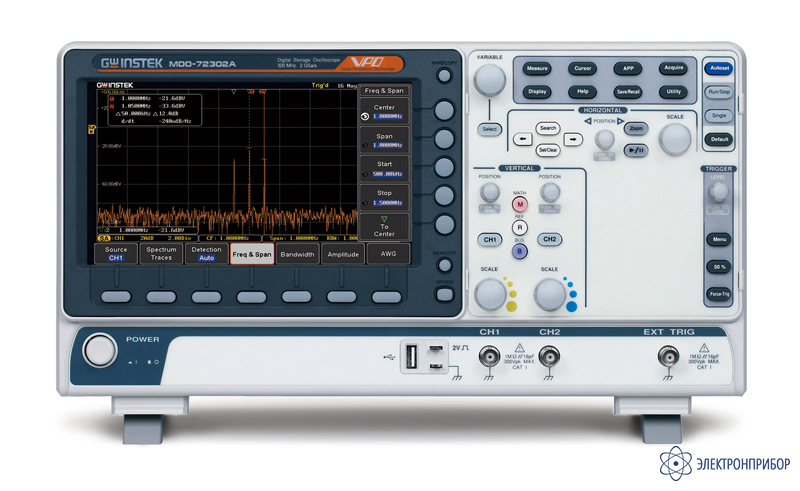

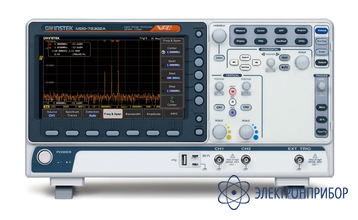

MDO-72202A — осциллограф цифровой запоминающий
Код товара: 52817-
-
Гарантия
3 года
-
Госреестр СИ РФ
83463-21 до 25.10.2026
-
Производитель
Описание осциллографа цифрового запоминающего MDO-72202A:
MDO-72000A (AG) - это новая серия комбинированных цифровых запоминающих осциллографов с анализатором спектра и максимальной общей функциональностью «3 прибора в 1». Цифровой осциллограф MDO-72202A обеспечивает регистрацию аналоговых, цифровых и радиочастотных сигналов с их корреляцией по времени. Специально разработанные и предназначенные для тестирования электронных схем и отладки РЭА, модель данной серии позволяют исследовать сигнал и выполнять измерения одновременно во временной и в частотной областях (Time/Frequency- mixed domain oscilloscope). В основу аппаратной реализации осциллографа MDO-72202A заложена высокопроизводительная платформа серий осциллографов GDS/ MDO от GW Instek в сочетании с инновационными решениями по оптимизации вычислительных алгоритмов и самая современная элементная база.
Особенности осциллографа цифрового запоминающего MDO-72202A:
- Количество каналов: 2;
- Полоса пропускания: 200 МГц;
- Максимальная частота дискретизации: 2 ГГц (при объединении);
- Объем памяти: 20 МБ/ кан;
- Комбинация ресурсов для измерений в 2-х доменах: во временной и частотой области (Time/ Frequency);
- Технология VPO: визуализация аналогового осциллографа (120.000 осц./с);
- Сбор данных: выборка, пиковый детектор, усреднение, интерполяция Sin X/x;
- Сегментированная память (29.000, межсегментное время – 0,41 мкс);
- Анализатор спектра: 1кГц ~ 1 ГГц (измерения в дБм, дБВольтс.к.з., лин.с.к.з.), перестройка фильтров полосы пропускания ПЧ - 1 Гц ~ 1 МГц, уровень собственных шумов (тип.): -90 дБм;
- Встроенный генератор СПФ: 2 канала, максимальная частота до 25 МГц (синус), 13 форм сигналов, ЦАП 14 бит, дискретизация 200 МГц, память 16К (модели с индексом «AG»);;
- Функция анализа частотных характеристик: FRA-bode plot (диаграммы Боде - ЛАФЧХ) (модели с индексом «AG»);;
- Режим «Поисковая машина» для поиска событий по заданным условиям;
- 38 видов автоматических измерений параметров, курсорные измерения;
- Режим автоизмерения временных задержек (8 параметров);
- Автоустановка параметров развертки/ запуска;
- Функции математики: +, -, ×, ÷, встроенный редактор формул;
- Цифровой фильтр (ВЧ/ НЧ) с ручной регулировкой;
- Режимы растяжки окна, самописец и XY (кан 1/ кан2);
- Синхронизация и декодирование шин I2C, UART (RS232/ 422/ 485), CAN/ LIN;
- Внутренняя память: 24 осциллограммы, 20 профилей настроек;
- Регистратор данных (CSV): от 5 мин до 1000 ч (32 МБ, минимальный интервал 2 с);
- Интерфейсы: USB 2.0, LAN;
- Цветной WVGA TFT-дисплей (20 см);
- Опции: пробники высоковольтные дифференциальные (3 модели) и токовые (5 моделей).
-
-
Технические характеристики осциллографа цифрового запоминающего MDO-72202A:
Параметры MDO-72102A,
MDO-72102AGMDO-72202A,
MDO-72202AGMDO-72302A,
MDO-72302AGКанал вертикального отклонения Число каналов 2 + вх.Ext 2 + вх.Ext 2 + вх.Ext Полоса пропускания (-3 дБ) 0…100 МГц 0…200 МГц 0…300 МГц Ограничение полосы пропускания 20 МГц 20, 100 МГц 20, 100, 200 МГц Коэффициент отклонения (Коткл.) 1 мВ/дел…10 В/дел Погрешность установки Коткл. ± 3 % (± 5 % при Коткл 1 мВ/дел) Время нарастания ≤ 3,5 нс ≤1,75 нс ≤1,17 нс Входной импеданс 1 МОм (± 2 %) / 16 пФ Максимальное входное напряжение 300 Вскз, кат. I Математика +, -, х; ÷, пользовательский редактор формул, БПФ на участке 1 МБ (дБ или мВ с.к.з) Полярность Нормальная, инверсия Канал горизонтального отклонения Коэффициент развертки (Кразв.) 1 нс/дел…100 с/дел (шаг 1-2-5), самописец 100 мс/дел – 100 с/дел (Roll) Погрешность установки Кразв. ± 0,005 % (на каждом интервале ≥ 1 мс) Режимы работы основной, задержанный (4 нс…10 с), ZOOM окна, самописец, X-Y (для 4-х кан.) Режим X-Y Х – кан 1; Y – 3; разность фаз < 3° до 100 кГц Синхронизация Источники синхросигнала любой из каналов, сеть, внеш. (Ext.) Режимы запуска развертки Автоколебательный, ждущий, однократный (single Sequence) Виды синхронизации по фронту, рант, по длительности импульса, ТВ (video), по событию (1…65.535), попеременно (ALT); отложенная (4 нс…10 с), по шине; по ск. нарастания и спада, пред- (10 дел.) и послезапуск (2.000.000 дел) Связь входа синхронизации ФНЧ, ФВЧ, фильтр шума, АС (закр.), DC (откр.) Чувствительность синхронизации 1 дел Аналого-цифровое преобразование и сбор данных Разрешение по вертикали 8 бит Максимальная частота дискретизации 2 ГГц (при объединении) Интерполяция SinX/x, линейная Длина записи (максимальная) 20 МБ/ на кан (29.000 сегментов) Режимы работы Выборка, пик. детектор (> 2 нс); усреднение (2…256), однократно Межсегментное время 0,41 мкс Максимальная скорость обновления до 120.000 осц./с Курсорные измерения Функции ΔU; ΔT; 1/ΔT (ед. измерения сек., Гц, град.°, отношение %) Автоматические измерения (38 параметров) Функции по вертикали Uпик-пик; Uампл; Uср.кв.; -U; +U; U макс.; U мин.; Uсред; выбросы на вершине и в паузе Функции по горизонтали f; T; t нарастания; t среза; +t; -t; Коэффициент заполнения (%), фаза (°) Измерение задержки FRR, FRF, FFR, FFF, LRR, LRF, LFR, LFF Анализатор спектра Диапазон частот 0 (DC)…1 ГГц; макс. вход. частота 1 ГГц – некалибрована Полоса обзора 1 кГц ~ 1 ГГц (макс.) Диапазон перестройки фильтров полосы пропускания ПЧ по уровню -3 дБ 1 Гц ~ 1 МГц (макс.) Диапазон установки опорного уровня -50 дБм … +40 дБм (с шагом 5 дБм) Единицы измерения уровня дБм, дБВскз, линейное СКЗ Положение по горизонтали -12 дел. … +12 дел. шкалы Вертикальная шкала 1 дБ/дел. … 20 дБ/дел. (шаг 1-2-5) Средний уровень собств. шумов (относительно 1 мВт) <-50 дБм (при 1 В/дел. и усред. =16),
<-70 дБм (при 100 мВ/дел. и усред. =16),
< -90 дБм (при 10 мВ/дел. и усред. = 16)Гармонические искажения < 40 дБн (2-го порядка); < 45 дБн (3-го порядка) Тип представления результатов на экране нормальный (Normal); удержание Макс/ Мин.; усреднение (2 ~ 256) Тип детектора (график) мгновенного значения (Sample); полож. пика (+Peak); отриц. пика (-Peak), усреднение (Average) Типы окон (БПФ фактор) Хеннинга (1,44), прямоугольное (0,89), Хемминга (1,30), Блекмана (1,68) Генератор сигналов произвольной формы (модели с индексом «AG») Число каналов 2 Диапазон частот 0,1 Гц…25 МГц (синус), до 15 МГц (прямоуг./ импульс), до 1 МГц (пила) Частота дискретизации 200 МГц Разрешение ЦАП 14 бит Амплитуда 10 мВ …2, 5 В п-п (на 50 Ом); 20 мВ … 5 В п-п (на выс.Ω нарг./ HighZ) Максимальное разрешение 1 мВ Формы сигнала (13 типов) синус, прямоугольник, импульс/Pulse, пила, пост. смещ./DC, шум, Sinc, Гаусса, Лоренца, экспоненц. нарастание/ спад, полусинус/ Haversine, кардио ритм/ Cardiac Функция анализа частотного отклика (FRA) (модели с индексом «AG») Диапазон частот 20 Гц…25 МГц Источник сигнала Кан 1 или Кан 2 Число точек 10, 15, 30, 45, 90 точек на декаду (по выбору) Динамический диапазон 80 дБ (тип.) Амплитуда* 10 мВ …2,5 В на 50 Ом, 20 мВ … 5В на ХХ (High-Z) Измерения амплитуда и фаза (курсоры и маркеры - вручную) Масштабирование Автомасштабирование в ходе теста (Auto-scaled Plot) Дополнительные возможности Интерфейс USB2.0, LAN Автоустановка В/дел, с/дел, параметры синхросигнала Технология VPO Захват и отображение редких сигналов и глитчей в режиме имитации аналогового осциллографа (обновление экрана до 120.000 осц./ с) Память (запись/считывание) 24 осциллограммы; 20 профилей настройки Общие данные ЖК-дисплей Цветной (TFT) WVGA, диагональ 20 см, 8 10 дел (разреш. 800 х 480) Послесвечение экрана 16 мс – 4 с (регулируемое) или бесконечность Таймер (календарь) Дата/ время (в том числе для сохраняемых данных) Цифровой регистратор Максимальный интервал записи – до 1000 ч Объем внутренней памяти 32 М Рабочие условия 0°…+50°С, при относ. влажности ≤ 80% Напряжение питания 100…240 В, 48…63 Гц (автовыбор) Габариты 384 × 208 × 127 мм Масса 3 кг Примечание: *- Фиксированная амплитуда на всем интервале цикла качания.
-
Комплект поставки MDO-72202A
№ Наименование Количество 1 Осциллограф цифровой запоминающий MDO-72202A 1 2 Шнур питания 1 3 Делитель 1:1/1:10 2 4 Руководство по эксплуатации (CD-диск) 1 Дополнительная комплектация MDO-72202A:
(Поставляется за отдельную плату)
№ Наименование 1 Панель для монтажа в 19” стойку GRA-426 2 Мягкая сумка GSC-008 3 Дифференциальные пробники GDP-025/ GDP-050, 4 Токовые пробники GCP-020/ GCP-100/ GCP530/ GCP-1030 -
