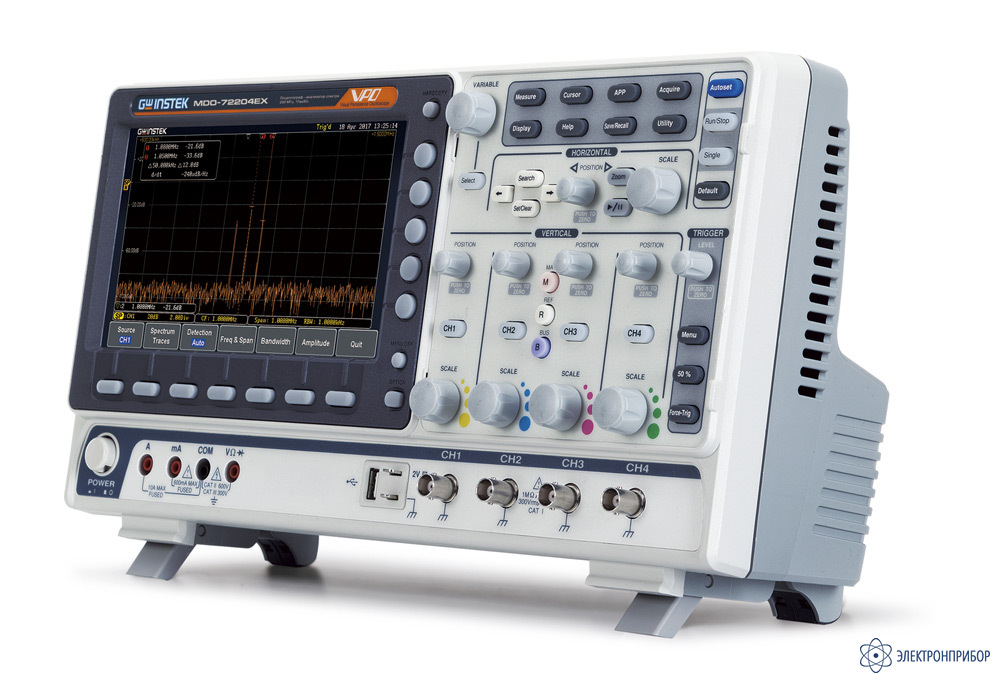

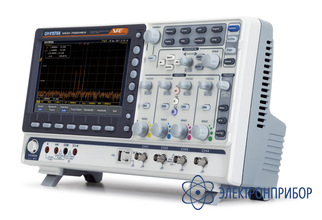

MDO-72204EG — осциллограф-анализатор спектра
Код товара: 45949-
-
Гарантия
3 года
-
Межповерочный интервал
1 год
-
Госреестр СИ РФ
70936-18 до 23.04.2028
-
Производитель
Сертификаты
Особенности осциллографа-анализатора спектра MDO-72202EG:
- Количество каналов: 2, 4;
- Полосы пропускания: 70, 100 и 200 МГц;
- Максимальная частота дискретизации: 1 ГГц;
- Максимальный объем памяти: 10 М на канал;
- Сбор данных: выборка, пиковый детектор, усреднение Sin X/x;
- Сегментированная память (29.000, межсегментное время – 0,41 мкс);
- Режим «Поисковая машина» для поиска событий по заданным условиям;
- 28 видов автоматических измерений параметров, курсорные измерения;
- Режим автоизмерения временных задержек (8 параметров);
- Функция автоустановки параметров развертки, запуска;
- Функции математики: +, -, ×, ÷, встроенный редактор формул;
- Частотный анализ (БПФ) на участке 1 МБ (с.к.з. / дБ);
- Цифровой фильтр (ВЧ/ НЧ) с ручной регулировкой;
- Режимы растяжки окна, самописец и XY (кан 1/ кан3);
- Встроенный генератор СПФ: 2 канала, макс. частота до 25 МГц (синус), 13 форм сигналов, ЦАП 14 бит, дискретизация 200 МГц;
- Встроенный цифровой мультиметр (DCV/ ACV, DCA/ ACA, сопротивление): до 1000В / ~750В, до 10 А, до 5 МОм, базовая погрешность ≤ 0,1 % (DCV), макс. индикация «5.000»;
- Встроенный источник питания: 2 рег. канала (5 В / 1 А), разрешение 0,1В, погреш. установки Uвых ≤ 3%;
- Синхр. и декодирование шин I2C, SPI, UART(RS232 / 422 / 485), CAN/ LIN;
- Дисплей с технологией VPO: визуализация в режиме аналогового осциллографа (120.000 осц./с);
- Внутренняя память: 24 осциллограммы, 20 профилей настроек;
- Регистратор данных до 100 часов, интервал регистрации от 2 с.;
- Интерфейсы: USB 2.0 для управления и сохранения данных, LAN;
- Цветной WVGA TFT-дисплей (20 см).
-
-
Технические характеристики осциллографа-анализатора спектра MDO-72202EG:
Параметры MDO-72072EG / MDO-72074EG MDO-72102EG / MDO-72104EG MDO-72202EG / MDO-72204EG Канал вертикального отклонения Число каналов 2 + Ext / 4 2 + Ext / 4 2 + Ext / 4 Полоса пропускания (-3 дБ) 0…70 МГц 0…100 МГц 0…200 МГц Ограничение полосы пропускания 20 МГц 20 МГц 20, 100 МГц Коэффициент отклонения (Коткл.) 1 мВ/дел…10 В/дел Погрешность установки Коткл. ± 3 % (± 5 % при Коткл 1 мВ/дел ) Время нарастания ≤ 5 нс ≤ 3,5 нс ≤ 1,75 нс Входной импеданс 1 МОм (± 2 %) / 16 пФ Максимальное входное напряжение 300 Вскз, кат. I Математика +, -, х; ÷, пользоват. редактор формул, БПФ на участке 1 МБ (дБ или мВ с.к.з) Полярность Нормальная, инверсия Канал горизонтального отклонения Коэффициент развертки (Кразв.) 1 нс/дел…100 с/дел (шаг 1-2-5), самописец 100 мс/дел – 100 с/дел (Roll) Погрешность установки Кразв. ± 0,005 % (на каждом интервале ≥ 1 мс) Режимы работы основной, задержанный (4 нс…10 с), ZOOM окна, самописец, X-Y (для 4-х кан.) Режим X-Y Х – кан 1; Y – 3; разность фаз < 3° до 100 кГц Синхронизация Источники синхросигнала любой из каналов, сеть, внеш. (Ext только в 2 кан. мод.) Режимы запуска развертки Автоколебательный, ждущий, однократный (single Sequence) Виды синхронизации по фронту, рант, по длительности импульса, ТВ (video), по событию (1…65535), попеременно (ALT); отложенная (4 нс…10 с), по шине; по ск. нарастания и спада, пред- (10 дел.) и послезапуск (2,000,000 дел) Связь входа синхронизации ФНЧ, ФВЧ, фильтр шума, АС (закр.), DC (откр.) Чувствительность синхронизации 1 дел Аналого-цифровое преобразование и сбор данных Разрешение по вертикали 8 бит Частота дискретизации 2 кан. модель: 1 ГГц/канал
4 кан. модель: 2 канала – 1 ГГц/канал, 3 и 4 канала – 500 МГц/каналИнтерполяция SinX/x, линейная Длина записи (Максимальная) 10 МБ/ на кан (29.000 сегментов) Режимы работы Выборка, пик. детектор (> 2 нс); усреднение (2…256), однократно Межсегментное время 0,41 мкс Максимальная скорость обновления до 120.000 осц./с Курсорные измерения Функции DU; DT; 1/DT (ед. измерения сек., Гц, град.°, отношение %) Автоматические измерения (38 параметров) Функции по вертикали Uпик-пик; Uампл; Uср.кв.; -U; +U; U макс.; U мин.; Uсред;
выбросы на вершине и в паузеФункции по горизонтали f; T; t нарастания; t среза; +t; -t; Коэффициент заполнения (%), фаза (°) Измерение задержки FRR, FRF, FFR, FFF, LRR, LRF, LFR, LFF Анализатор спектра Диапазон частот 0 (DC)…500 МГц (макс. вход. частота 500 МГц – некалибрована) Полоса обзора 1 кГц ~ 500 МГц (макс.) Диапазон перестройки фильтров полосы пропуск. ПЧ по уровню -3 дБ 1Гц ~ 500 кГц (макс.) Диапазон установки опорного уровня -50 дБм … +40 дБм (с шагом 5 дБм) Единицы измерения уровня дБм, дБВскз, линейное СКЗ Положение по горизонтали -12 дел. … +12 дел. шкалы Вертикальная шкала 1 дБ/дел. … 20 дБ/дел. (шаг 1-2-5) Средний уровень собственных шумов относительно 1 мВт < -50 дБм, при 1 В/дел. и усреднении Avg: 16
< -70 дБм, при 100 мВ/дел. и усреднении Avg: 16
< -90 дБм, при 10 мВ/дел. и усреднении Avg: 16Гармонические искажения < 40 дБн (2-го порядка); < 45 дБн (3-го порядка) Тип представления результатов на экране нормальный (Normal); удержание Макс/ Мин.; усреднение (2 ~ 256) Тип детектора
(график)мгновенного значения (Sample); положительного пика (+Peak); отрицательного пика (-Peak), усреднение (Average) Типы окон преобразования Фурье (БПФ фактор) Хеннинга (1,44), прямоугольное (0,89), Хемминга (1,30), Блекмана (1,68). Генератор сигналов произвольной формы Диапазон частот 0,1Гц…25 МГц (синус), до 15 МГц (прямоуг./ импульс), до 1 МГц (пила) Частота дискретизации 200 МГц Разрешение ЦАП 14 бит Число каналов 2 Амплитуда 10 мВ …2, 5 В п-п (на 50 Ом); 20 мВ … 5 В п-п (на выс.ом. нарг./ HighZ) Максимальное разрешение 1 мВ Формы сигнала (13 типов) синус, прямоугольник, импульс/Pulse, пила, пост. смещ./DC, шум, Sinc, Гаусса, Лоренца, экспоненц. нарастание/ спад, полусинус/ Haversine, кардио ритм/ Cardiac Дополнительные возможности Интерфейс USB, LAN Автоустановка В/дел, с/дел, параметры синхросигнала Технология VPO Захват и отображение редких сигналов и глитчей в режиме имитации аналогового осциллографа (обновление экрана до 120.000 осц./ с). Память (запись/считывание) 24 осциллограммы; 20 профилей настройки Общие данные ЖК-дисплей Цветной (TFT) WVGA, диагональ 20 см, 8×10 дел (разреш. 800 × 480) Послесвечение экрана 16 мс – 4 с (регулируемое) или бесконечность Таймер (календарь) Дата/ время (в т.ч. для сохраняемых данных) Цифровой регистратор Максимальный интервал записи – до 1000ч Объем внутренней памяти 32 М Рабочие условия 0°…+50°С, при относ. влажности ≤ 80% Напряжение питания 100…240 В, 48…63 Гц (автовыбор) Габариты 384 × 208 × 127 мм Масса 3 кг -
Комплект поставки MDO-72204EG
№ Наименование Количество 1 Осциллограф-анализатор спектра MDO-72202EG 1 2 Шнур питания 1 3 Делитель 1:1/1:10 2 4 Кабель GTL-110 (BNC-BNC) 2 7 Руководство по эксплуатации (CD-диск) 1 -
