MDO34 3-BW-200 — цифровой осциллограф

Код товара: 53358
  • 80245-20

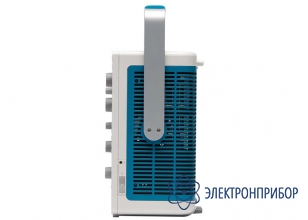

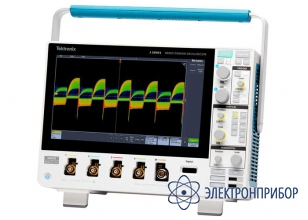

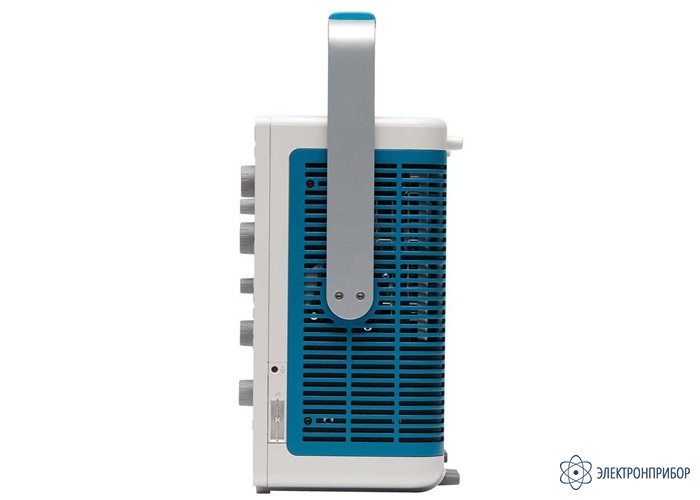

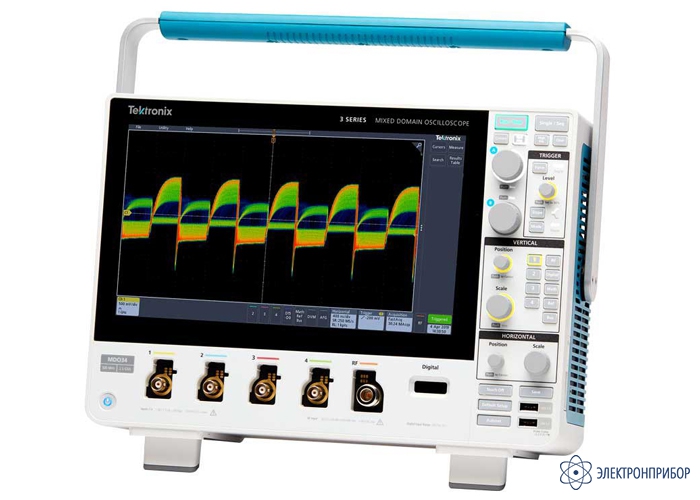

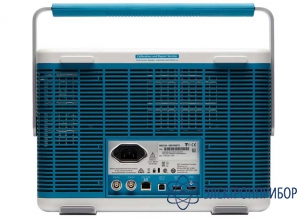

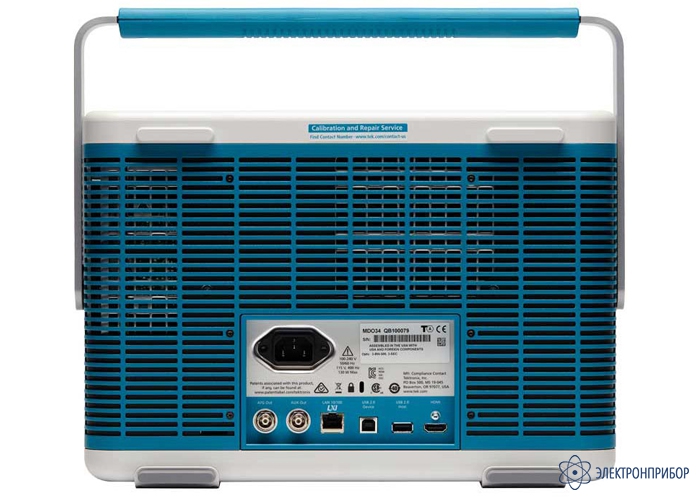

    Цифровой осциллограф MDO34 3-BW-200 Цифровой осциллограф MDO34 3-BW-200 Цифровой осциллограф MDO34 3-BW-200

    • Межповерочный интервал

      1 год

    • Госреестр СИ РФ

      80245-20 до 23.12.2025

    • Производитель

      Tektronix, США

    Описание цифрового осциллографа MDO34 3-BW-200:

    Осциллографы цифровые Tektronix MDO серии 3 являются компактными и универсальными приборами с интуитивно-понятным пользовательским интерфейсом и позволяют решать широкий диапазон задач по отладке и тестированию электронных устройств. Обладая встроенным анализатором спектра с полосой до 3 ГГц, отдельным РЧ входом и характеристиками, сопоставимыми с характеристиками автономного анализатора, цифровые осциллографы Tektronix MDO серии 3 позволяют инженерам ускорить отладку беспроводных модулей в устройствах и быстро находить источники паразитных электромагнитных излучений без использования других приборов. Для анализа смешанных сигналов доступны 16 входных цифровых каналов. Набор опций для отладки и запуска по сигналам последовательных шин, опция для измерения параметров питания, генератор сигналов произвольной формы и стандартных функций, а также встроенные цифровой вольтметр и частотомер обеспечивают универсальность осциллографов Tektronix MDO серии 3.

    Особенности цифрового осциллографа MDO34 3-BW-200:

    • Количество аналоговых каналов - 4, цифровых каналов - 16 (опция 3-MSO);
    • Полоса пропускания 200 МГц (опция 350 МГц/500 МГц/1 ГГц);
    • Максимальная частота дискретизации 2,5 Гвыб/с;
    • Максимальная глубина записи 10 М точек;
    • Скорость захвата >235000 осц/с;
    • Разрешение АЦП - 8 бит (11 бит в режиме HiRes);
    • Входной импеданс 1 МОм/50 Ом;
    • Анализатор спектра с РЧ входом от 9 кГц до 1 ГГц (опция 3-SA1) /3 ГГц (опция 3-SA3);
    • Генератор сигналов (опция 3- AFG): 1 выход, 50 МГц;
    • 13 встроенных и произвольная форма, 128 К;
    • Цифровой вольтметр 4 разряда;
    • Частотомер: 5 разрядов;
    • Анализ питания (опция 3-PWR);
    • Запуск и анализ по сигналам (опции) I2C, SPI, RS-232/422/485/UART, USB2.0, CAN, CAN FD (ISO and non-ISO), LIN, FlexRay, MIL-STD-1553, ARINC429, I2S/LJ/RJ/TDM;
    • Дисплей 11,6", WVGA 1920x1080, сенсорный, мультитач;
    • Интерфейсы: USB Host, USB Device, LAN (с LXI), HDMI, Aux In/Out.

  • Технические характеристики цифрового осциллографа MDO34 3-BW-200:

    Параметр Значение
    Количество аналоговых каналов 4
    Количество цифровых каналов  16 (опция 3-MSO)
    Полоса пропускания 200 МГц (опция 350 МГц/500 МГц/1 ГГц)
    Максимальная частота дискретизации 2,5 Гвыб/с
    Максимальная глубина записи 10 М точек
    Скорость захвата >235000 осц/с
    Разрешение АЦП 8 бит (11 бит в режиме HiRes)
    Входной импеданс 1 МОм/50 Ом
    Анализатор спектра с РЧ входом от 9 кГц до 1 ГГц (опция 3-SA1) /3 ГГц (опция 3-SA3)
    Генератор сигналов (опция 3-AFG) 1 выход, 50 МГц, 13 встроенных и произвольная форма, 128 К
    Цифровой вольтметр 4 разряда
    Частотомер 5 разрядов
    Анализ питания опция 3-PWR
    Запуск и анализ по сигналам (опции) I2C, SPI, RS-232/422/485/UART, USB2.0, CAN, CAN FD (ISO and non-ISO), LIN, FlexRay, MIL-STD-1553, ARINC429, I2S/LJ/RJ/TDM
    Дисплей диагональ 11,6", WVGA 1920x1080, сенсорный, мультитач
    Интерфейсы USB Host, USB Device, LAN (с LXI), HDMI, Aux In/Out
    Габаритные размеры 252х370х148,6 мм
    Вес 5,31 кг

  • Комплект поставки MDO34 3-BW-200

    № Наименование Количество
    1 Цифровой осциллограф MDO34 3-BW-200 1
