МЕГЕОН 15010 — осциллограф аналоговый

Код товара: 54729

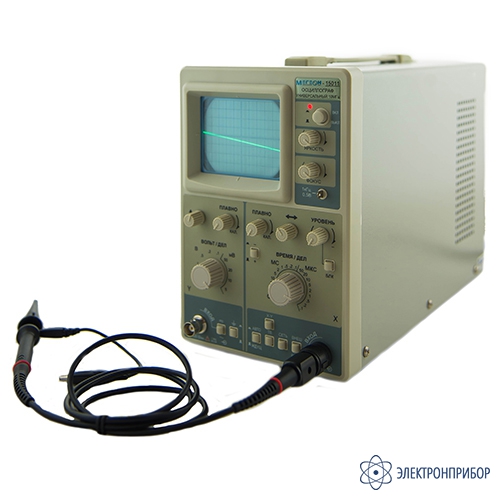

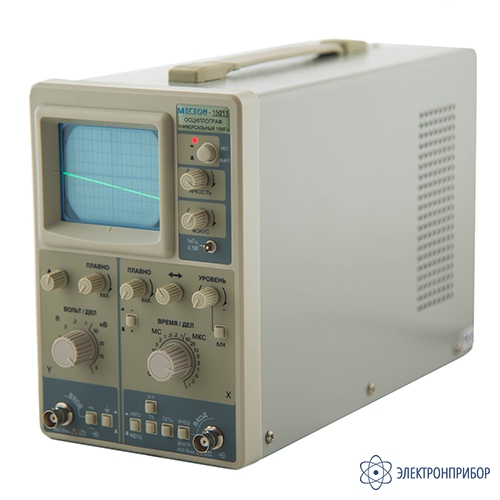

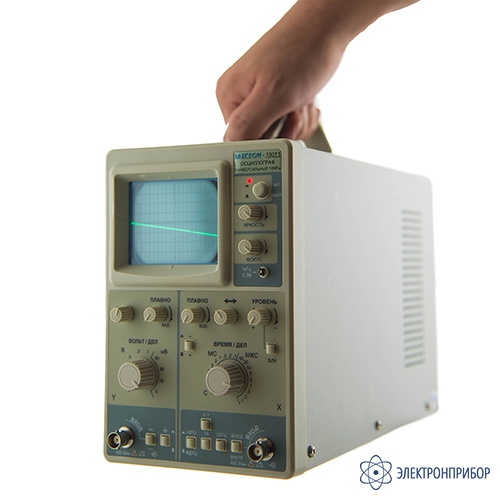

  • Осциллограф аналоговый МЕГЕОН 15010 Осциллограф аналоговый МЕГЕОН 15010 Осциллограф аналоговый МЕГЕОН 15010

    • Гарантия

      1 год

    • Производитель

      МЕГЕОН

    • Артикул

      2699

    Описание осциллографа аналогового МЕГЕОН 15010:

    Стационарный осциллограф МЕГЕОН 15010 является аналоговым измерительным прибором, которые широко применяется на промышленных объектах, ремонтных мастерских и различных учебных заведениях. Стоит отметить, что прибор оснащен интегрированным калибратором, а максимальная полоса пропускания составляет 10 МГц. Осциллограф МЕГЕОН 15010 оснащен одним входным каналом и имеет ЭЛТ дисплей.

    Осциллограф поддерживает несколько видов синхронизации: автоколебательный, по видеосигналу, ждущий. Благодаря вертикальному исполнению корпуса и небольшим габаритам, данный осциллограф идеально подойдет для испытания и тестирования электронного оборудования в лабораторных условиях.

  • Технические характеристики осциллографа аналогового МЕГЕОН 15010:

    Параметр Значение
    Количество каналов 1
    Полоса пропускания (0 … 10) МГц
    Вертикальное отклонение
    Коэффициент отклонения 5 мВ/дел … 5 В/дел (ступенчато соответственно ряду чисел 1, 2, 5)
    с делителем 1:10 50 мВ/дел … 50 В/дел
    Основная погрешность ±5%
    основная погрешность с делителем 1:10 ±7%
    Плавная регулировка коэффициента отклонения от калиброванного значения 2,5 раза
    Допустимое суммарное значение постоянного и переменного напряжения при закрытом входе 400 В
    Время нарастания переходной характеристики 35 нс
    Входное активное сопротивление 1 МОм
    с делителем 1:10 10 МОм
    Входная емкость 25 пФ
    с делителем 1:10 20 пФ
    Вертикальное отклонение
    Коэффициент развертки 0,1 мкс/дел … 0,1 с/дел (ступенчато соответственно ряду чисел 1, 2, 5)
    Плавная рагулировка коэффициента развертки от калиброванного значения 2,5 раза
    основная погрешность ±5%
    Режим работы развертки автоколебательный, ждущий, блокировка уровня запуска
    Синхронизация
    Диапазон частот 20 Гц … 10 МГц
    Виды синхронизации от внутреннего источника, от внешнего источника, сети, телевизионным сигналом
    Амплитуда внешней синхронизации (0,3 … 1) В
    Нестабильность синхронизации 0,1 дел
    Общие характеристики
    Встроенный калибратор выдает импульсы прямоугольной формы (меандр):
    - амплитуда
    - погрешность
    - частота
    - погрешность
    0,5 В
    ±2%
    1 кГц
    ±2%
    Размер экрана ЭЛТ 36×48 мм (6×8 делений)
    Ширина линии луча 0,8 мм
    Электропитание
    От сети переменного тока 220 В, 50 Гц
    Потребляемая мощность 25 В-А
    Условия эксплуатации
    Температура окружающей среды (+5 … +40)°C
    Относительная влажность при температуре +25°C 85%
    Время непрерывной работы 8 ч
    Габаритные размеры 130 × 240 × 290 мм
    Масса 3,5 кг

  • Комплект поставки МЕГЕОН 15010

    № Наименование Количество
    1 Осциллограф аналоговый МЕГЕОН 15010 1
    2 Шнур сетевой 1
    3 Пробник-делитель (1:1 / 1:10) 1
    4 Руководство по эксплуатации 1
    5 Упаковка 1
