MPO-72202P — осциллограф цифровой запоминающий

Код товара: 75974

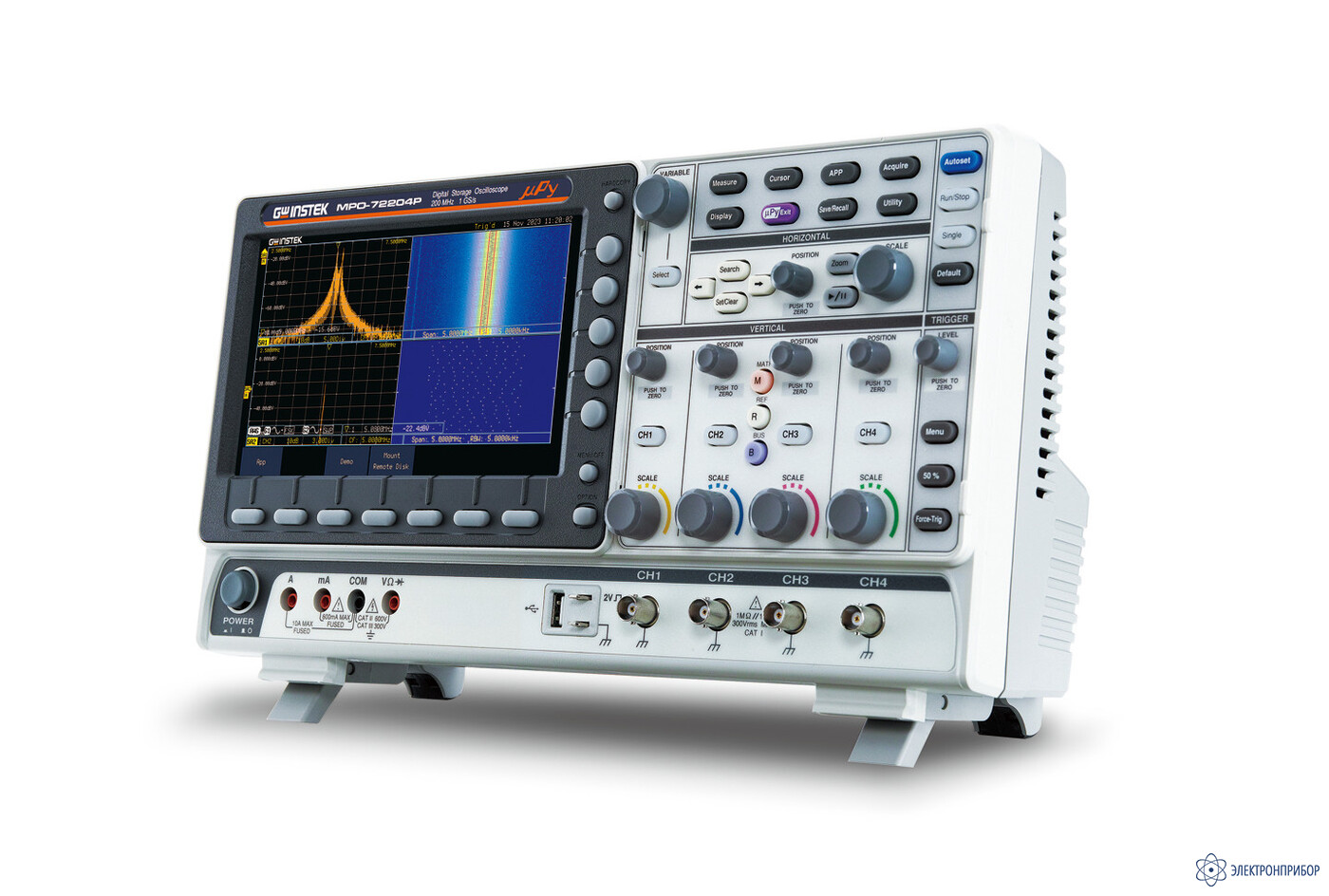

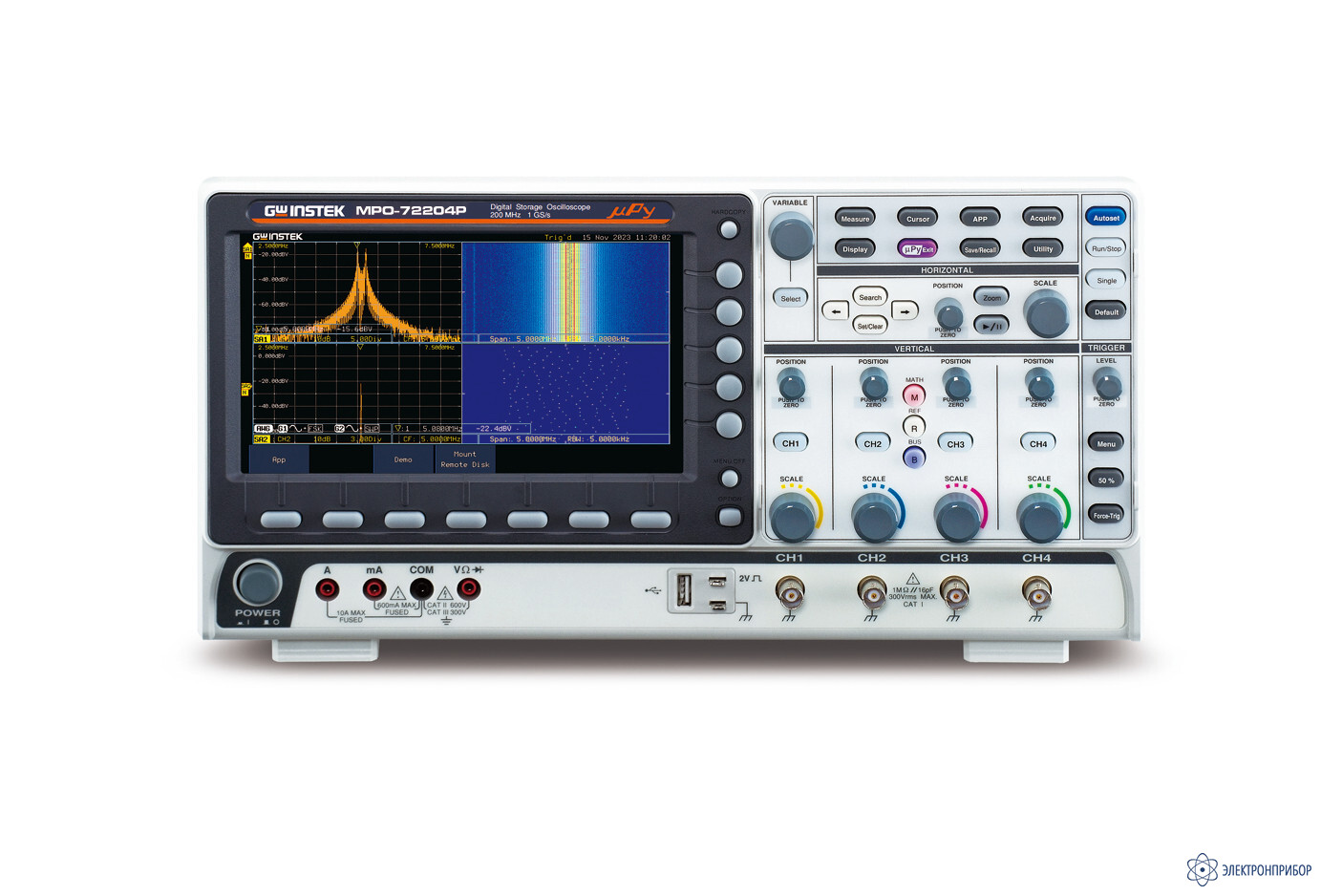

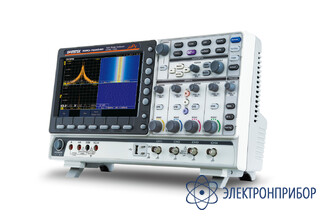

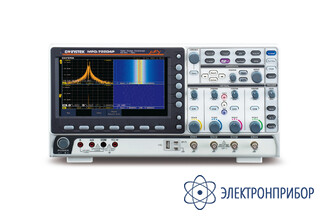

  • Осциллограф цифровой запоминающий MPO-72202P Осциллограф цифровой запоминающий MPO-72202P Осциллограф цифровой запоминающий MPO-72202P
    Является модификацией MPO-72000

    • Гарантия

      3 года

    • Производитель

      АКИП

    Особенности осциллографа цифрового запоминающего MPO-72000:

    • Количество каналов: 2 (+Ext), 4;
    • Полосы пропускания: 100 и 200 МГц;
    • Максимальная частота дискретизации: 1 ГГц;
    • Объем памяти: 10 М/кан;
    • Выполнение скриптов Python (модели MPO-72102B, MPO-72104B – базовая версия; MPO-72202P, MPO-72204P – профессиональная);
    • Сбор данных: выборка, пиковый детектор, усреднение, интерполяция Sin X/x;
    • 38 видов автоматических измерений параметров, курсорные измерения;
    • Режим автоизмерения временных задержек (8 параметров);
    • Функция автоустановки параметров развертки, запуска;
    • Функции математики: +, -, ×, ÷, встроенный редактор формул;
    • Цифровой фильтр (ВЧ/ НЧ) с ручной регулировкой;
    • Режимы растяжки окна, самописец и XY (кан 1, кан 3 / кан 2, кан 4);
    • Декодирование последовательности интерфейсов: UART, I2C, SPI, CAN, LIN;
    • Встроенный генератор (ФГ+СПФ): 2 канала, максимальная частота до 25 МГц (синус), 14 форм сигналов, ЦАП 14 бит, дискретизация 200 МГц;
    • Встроенный цифровой мультиметр (DCV/ ACV, DCA/ ACA, сопротивление): до 1000 В/ ~700 В, до 10 А, до 5 МОм, базовая погрешность;
    • 0,1 % (DCV), максимальная индикация «5.000»;
    • Встроенный источник питания: 2 рег. канала (5В/ 1А), разрешение 0,1В, погрешность установки Uвых ±3%;
    • Встроенный анализатор спектра: 0…500 МГц;
    • Технология VPO: визуализация аналогового осциллографа (120.000 осц./с);
    • Интерфейсы: USB 2.0, LAN;
    • Цветной WVGA TFT-дисплей (20 см).

  • Технические характеристики осциллографа цифрового запоминающего MPO-72202P:

    Параметр Значение
    MPO-72102B MPO-72104B MPO-72202P MPO-72204P
    Канал вертикального отклонения
    Число каналов 2 + Ext 4 2 + Ext 4
    Полоса пропускания (-3 дБ) 0…100 МГц 0…100 МГц 0…200 МГц 0…200 МГц
    Ограничение полосы пропускания 20 МГц 20, 100 МГц
    Коэффициент отклонения (Коткл.) 1 мВ/дел…10 В/дел
    Погрешность установки (Коткл.) ± 3 % (± 5 % при Коткл 1 мВ/дел)
    Время нарастания 3,5 нс 1,75 нс
    Входной импеданс 1 МОм (± 2 %) / 16 пФ
    Максимальное входное напряжение 300 Вскз, кат. I
    Математика +, -, х; ÷, пользоват. редактор формул, БПФ на участке 1 МБ (дБ или мВ с.к.з)
    Полярность Нормальная, инверсия
    Исполнение скриптов Python Базовая версия (индекс «В»)* Профессиональная версия (индекс «Р»)**
    Канал горизонтального отклонения
    Коэффициент развертки (Кразв.) 1 нс/дел…100 с/дел (шаг 1-2-5), самописец 100 мс/дел – 100 с/дел (Roll)
    Погрешность установки Кразв. ± 0,005 % (на каждом интервале ≥ 1 мс)
    Режимы работы Основной, Средний, Обнаружение пиков, Одиночный
    Режим X-Y Х – кан 1, 3; Y – 2, 4; разность фаз < 3° до 100 кГц
    Синхронизация
    Источники синхросигнала любой из каналов, линейная (Ext только в 2 кан. мод.)
    Режимы запуска развертки Автоколебательный, Основной, однократный (single Sequence)
    Виды синхронизации по фронту, рант, по длит. импульса, ТВ (video), по событию (1…65535), попеременно (ALT); тайм-аут; отложенная (4 нс…10 с), по шине; по ск. нараст./спада, пред- (10 дел.) и послезапуск (2,000,000 дел)
    Связь входа синхронизации ФНЧ, ФВЧ, фильтр шума, АС, DC
    Чувствительность синхронизации 1 дел
    Аналого-цифровое преобразование и сбор данных
    Разрешение по вертикали 8 бит
    Частота дискретизации 2 кан. модель: 1 ГГц/канал
    4 кан. модель: макс.1 ГГц/канал
    Интерполяция Sin(X)/ x
    Длина записи (максимальная) 10 МБ/ на кан (29.000 сегментов)
    Режимы работы Выборка, пик. детектор (> 2 нс); усреднение (2…512), однократно
    Максимальная скорость обновления до 120.000 осц./с
    Курсорные измерения
    Функции ΔU; ΔT; 1/ΔT (ед. измерения сек., Гц, град.°, отношение %)
    Автоматические измерения (38 параметров)
    Функции по вертикали Uпик-пик; Uампл; Uср.кв.; -U; +U; U макс.; U мин.; Uсред; выбросы на вершине и в паузе
    Функции по горизонтали f; T; t нарастания; t среза; +τ; -τ; коэф. заполнения (%), фаза (°)
    Измерение задержки FRR, FRF, FFR, FFF, LRR, LRF, LFR, LFF
    Анализатор спектра
    Диапазон частот 0 (DC)…500 МГц (макс. вход. частота 500 МГц – некалибрована)
    Полоса обзора 1 кГц ~ 500 МГц (макс.)
    Диапазон перестройки фильтров полосы пропуск. ПЧ по уровню -3 дБ 1 Гц ~ 500 кГц (макс.)
    Диапазон установки опорного уровня -50 дБм … +40 дБм (с шагом 5 дБм)
    Единицы измерения уровня дБм, дБВскз, линейное СКЗ
    Положение по горизонтали -12 дел. … +12 дел. шкалы
    Вертикальная шкала 1 дБ/дел. … 20 дБ/дел. (шаг 1-2-5)
    Средний уровень собственных шумов относительно 1 мВт < -50 дБм, при 1 В/дел. и усреднении Avg: 16
    < -70 дБм, при 100 мВ/дел. и усреднении Avg: 16
    < -90 дБм, при 10 мВ/дел. и усреднении Avg: 16
    Гармонические искажения < 40 дБн (2-го порядка); < 45 дБн (3-го порядка)
    Тип представления результатов на экране нормальный (Normal); удержание Макс/ Мин.; усреднение (2 ~ 256)
    Тип детектора (график) мгновенного значения (Sample); положительного пика (+Peak); отрицательного пика (-Peak), усреднение (Average)
    Типы окон (БПФ фактор) Хеннинга (1,44), прямоугольное (0,89), Хемминга (1,30), Блекмана (1,68)
    Генератор сигналов произвольной формы (AWG)
    Диапазон частот 0,1 Гц…25 МГц (синус), до 15 МГц (прямоуг./ импульс), до 1 МГц (пила)
    Частота дискретизации 200 МГц
    Разрешение ЦАП 14 бит
    Число каналов 2
    Амплитуда 20 мВ …5 В п-п (на 50 Ом); 10 мВ … 2,5 В п-п (на выс.ом. нарг./ HighZ)
    Максимальное разрешение 1 мВ
    Формы сигнала (14 типов) Произв.(Arb), синус, прямоугольник., импульс/Pulse, пила, постоянное смещение/DC, шум, Sinc, Гаусса, Лоренца, экспоненц. нараст./ спад, полусинус/ Haversine, кардио/ Cardiac
    ВСТРОЕННЫЙ ЦИФРОВОЙ МУЛЬТМЕТР
    Постоянное напряжение/ DCV
    Пределы измерений 50 мВ; 500 мВ; 5; 50; 500; 1000 В (6 диапазонов)
    Погрешность ± (0,1 % + 0,1 % от диапазона)
    Максимальное разрешение 0,01 мВ
    Входное сопротивление 10 МОм
    Переменное напряжение/ ACV
    Пределы измерений 50 мВ; 500 мВ; 5; 50; 700 В (5 диапазонов)
    Погрешность ± (1,5 % + 1,5 % от диапазона)
    Полоса частот 50…1000 Гц
    Постоянный ток/ DCA
    Пределы измерений 50 мА; 500 мА; 10 А
    Погрешность 50 мА 500 мА: ± (0,5 % + 0,1 % от диапазона);
    10 А: ± (0,5 % + 0,5 % от диапазона)
    Чувствительность >10 мА
    Переменный ток/ ACA
    Пределы измерений 50 мА; 500 мА; 10 А
    Погрешность 50 мА 500 мА (50 Гц… 1 кГц): ± (1,5 % + 0,1 % от диапазона);
    10 А (50 Гц … 1 Гц): ± (3 % + 0,5 % от диапазона)
    Полоса частот 50…1000 Гц
    Сопротивление R
    Пределы измерений 500 Ом; 5; 50; 500 кОм; 5 МОм
    Погрешность ± (0,3 % + 0,01 е.м.р.)
    Проверка диодов
    Напряжение теста 1,5 В (максимально)
    Температура
    Диапазон измерений -50 °C…+1000 °C
    Максимальное разрешение 0,1°С
    Погрешность не нормируется
    ВСТРОЕННЫЙ ИСТОЧНИК ПИТАНИЯ
    Число выходных каналов 2 (кан 1/ кан 2)
    Диапазон напряжения 1,0…5 В / 1 А; 5 В...10 В / 0,5 А; 10 В…20 В / 0,25 А
    Дискретность уст. Uвых 0,1 В (регулировка во всем диапазоне)
    Максимальный выходной ток 1 А
    Погрешность уст. Uвых ± 3 %
    Уровень пульсаций 50 мВскз
    Дополнительные возможности
    Интерфейс USB, LAN
    Автоустановка В/дел, с/дел, параметры синхросигнала
    Технология VPO Захват и отображение редких сигналов и глитчей в режиме имитации аналогового осциллографа (обновление экрана до 120.000 осц./ с)
    Память (запись/считывание) 24 осциллограммы; 20 профилей настройки
    Общие данные
    ЖК-дисплей Цветной (TFT) WVGA, диагональ 20 см, 8х10 дел (разрешение 800 х 480)
    Послесвечение экрана 16 мс – 4 с (регулируемое) или бесконечность
    Объем внутренней памяти 100 М
    Рабочие условия 0°…+50°С, при относительной влажности ≤ 80% температуре ≤ 40°С;
    Влажность ≤ 45% при температуре ≤ 50°С
    Габариты 384 х 208 х 127,3 мм
    Масса 3 кг

    Примечание:
    * - Имеет APP приложения – Go/NoGo, DVM, DataLog (до 1000 ч), Digital Filter, режим FRA/Frequency Response Analyzer (ЛАФЧХ диаграммы Боде), Mask, Mount Remote Disk, режим Demo. Синхронизация и декодирование шин CAN-FD, USB2.0 (full speed).
    ** - Имеет APP приложения – Go/NoGo, DVM, DataLog (до 1000 ч), Digital Filter, режим FRA/Frequency Response Analyzer (ЛАФЧХ диаграммы Боде), Mask, Mount Remote Disk, режим Demo. Синхронизация и декодирование шин CAN-FD, USB2.0 (full speed), Flexray, I2S, USB-PD.

    Внимание: для работы на шине SPI требуется модель, как минимум с 3-мя входными каналами.

  • Комплект поставки MPO-72202P

    № Наименование Количество
    1 Осциллограф цифровой запоминающий MPO-72202P 1
