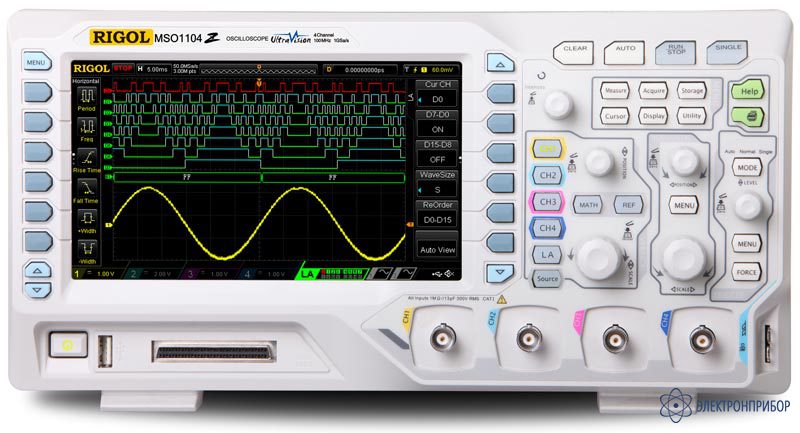

MSO1074Z-S — цифровой осциллограф
Код товара: 34202-
-
Гарантия
3 года
-
Межповерочный интервал
1 год
-
Госреестр СИ РФ
54983-13 до 17.07.2024
-
Производитель
С 01 января 2019 года в каждый цифровой осциллографа или осциллограф смешанных сигналов Rigol серии MSO/SA1000Z все четыре опции из комплекта из BND-MSO/DS1000Z входят в стандартную поставку (бесплатно активированы).
Комплект BND-MSO/DS1000Z включает в себя:
Опцию расширения глубины памяти MEM-DS1000Z
Опцию декодирования для протоколов RS232, SPI, I2C SA-DS1000Z
Опцию расширенного запуска AT-DS1000Z
Опцию регистратора REC-DS1000ZНазначение цифрового осциллографа с опцией встроенного генератора MSO1074Z-S:
Цифровой осциллограф MSO1074Z-S является сочетанием широких возможностей по исследованию сигналов и доступной цены. Большая глубина записи, наличие четырех каналов, высокая скорость захвата осциллограмм делают цифровой осциллограф MSO1074Z-S идеальным инструментом для различных областей применения.
В цифровом осциллографе MSO1074Z-S применена инновационная технология UltraVision, которая сочетает в себе большую длину записи осциллограммы, удобную навигацию по захваченному сигналу, превосходную скорость захвата осциллограмм. В этой технологии регистрация сигнала в реальном времени объединена с расширенными возможностями по его анализу и декодированию сигналов шин, при этом отображение сигнала выполняется с изменяемой яркостью, в зависимости от интенсивности сигнала. Благодаря использованию этой технологии, цифровой осциллограф MSO1074Z-S особенно удобен при разработке и диагностике цифровых и аналоговых устройств.

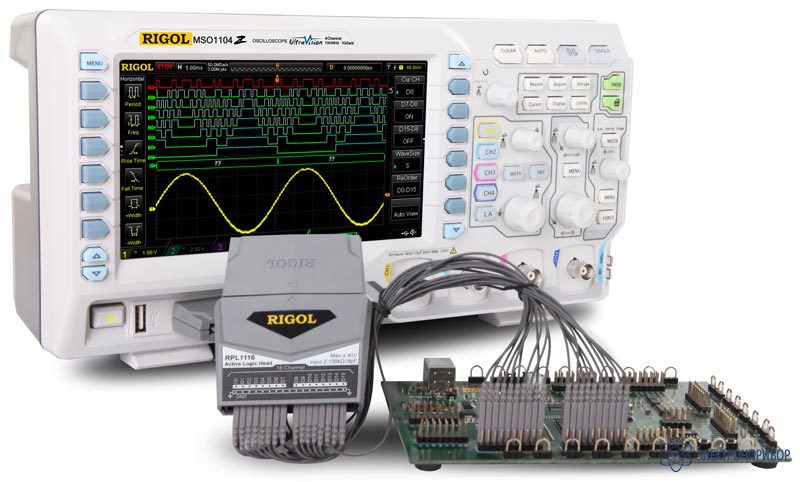

Благодаря наличию в осциллографе MSO1074Z-S 16-канального логического анализатора он является незаменимым средством при проектировании и анализе устройств со смешанными сигналами.

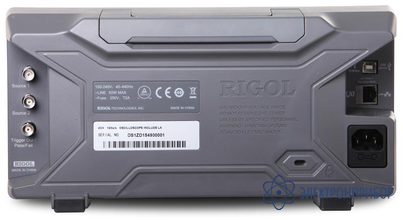

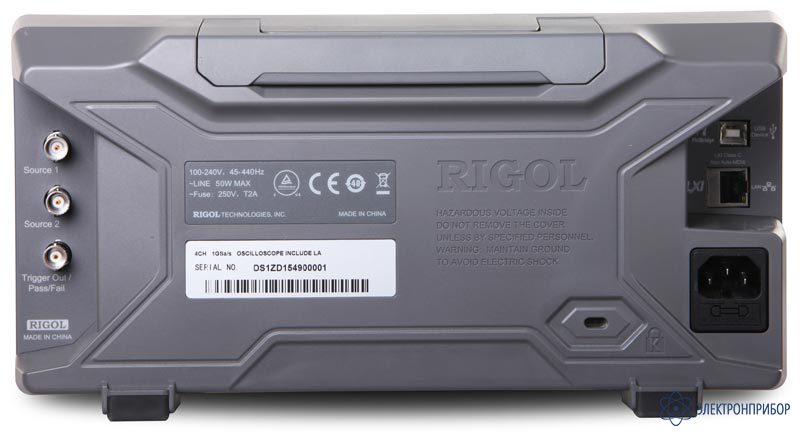

Кроме того, осциллограф MSO1074Z-S имеет встроенный двухканальный генератор сигналов.
-
-
Технические характеристики цифрового осциллографа с опцией встроенного генератора MSO1074Z-S:
Параметр Значение Полоса пропускания 70 MГц Режим дискретизации Реальное время Количество каналов 4 аналоговых + 16 цифровых Минимальная детектируемая длительность импульса Цифровые каналы: 10 нс Регистрация Режим ОбычныйПиковый детектор 4 нс (аналоговые каналы), 4 нс (цифровые каналы)
Усреднение (2, 4, 8, 16, 32, 64, 128, 256, 512, 1024 выборок)Макс. дискретизация (реальное время) Аналоговые каналы:
1 Гвыб/сек (500 Мвыб/сек - 2 канала, 250 Мвыб/сек - 4 канала)
Цифровые каналы:
1 Гвыб/сек (8 каналов), 500 Мвыб/сек (16 каналов)Вход Связь по входу открытый, закрытый, земля Входной импеданс Аналоговые каналы:
1 MΩ±1% || 15 пФ ±3 пФ
Цифровые каналы:
100 кΩ±1% || 8 пФ ±3 пФУчет ослабления пробников 0,01х-1000х с шагом 1-2-5 Максимальное входное напряжение Аналоговые каналы:
300 Вскз CAT I, 100 Вскз CAT II
Переходное перенапряжение 1000 Вп-п
Цифровые каналы:
40 Вскз CAT I
Переходное перенапряжение 800 Вп-пОграничение полосы пропускания 20 МГц, полный диапазон Параметры
горизонтальной системыСкорость захвата осциллограмм 30000 осц./сек Интерполяция (sin x)/x Глубина записи Аналоговые каналы:
Один канал: Авто, 12 К, 120 К, 1.2 М, 12 М и 24 М (опция)
Два канала: Авто, 6 К, 60 К, 600 К, 6 М и 12 М (опция)
Четыре канала: Авто, 3 К, 30 К, 300 К, 3 М и 6 М (опция)
Цифровые каналы:
12 М (8 каналов) / 6 М (16 каналов)
24 М (8 каналов) / 12 М (16 каналов) опцияКоэффициент развертки 5 нс/дел ~ 50 с/дел, с шагом 1~2~5 Погрешность временной базы ≤±25 ppm Максимальная задержка Пред-запуск: ≥ 1 ширины экрана
Пост-запуск: 1 с....100000 сРежимы Y-T, X-Y, самописец, задержка Параметры вертикальной системы Вертикальное разрешение Аналоговые каналы:
8 бит
Цифровые каналы:
1 битАналоговые каналы Вертикальное отклонение 1 мВ/дел ~ 10 В/дел Диапазон смещения ±2 В (1 мВ/дел ~ 499 мВ/дел),
±100 В (500 мВ/дел ~ 10 В/дел )Полоса пропускания для аналогового периодического сигнала DC ~ 70 МГц Полоса пропускания для однократного сигнала DC ~ 70 МГц Низкочастотный предел ≤5 Гц ( на входе BNC) Время нарастания ≤5 нс (типичное) Погрешность коэф.усиления <10 мВ: ±4% от полной шкалы
≥10 мВ: ±3% от полной шкалыПогрешность смещения ±0,1 дел ±2 мВ ±1%смещения Изоляция между каналами ≥40 дБ Цифровые каналы Пороги 1 группа из 8 каналов, настраиваемые Уровень порогов TTL (1,4 В)
5,0 В CMOS (+2,5 В); 3,3 В CMOS (+1,65 В)
2,5 В CMOS (+1,25 В); 1,8 В CMOS (+0,9 В)
ECL (-1,3 В)
PECL (+3,7 В)
LVDS (+1,2 В)
0 В
Настраиваемые пользователемДиапазон значений порогов ±15 В с шагом 10 мВ Погрешность установки порога ±(100 мВ + 3% от установленного значения) Макс.динамический диапазон ±10 В + значение порога Мин. размах напряжения 500 мВп-п Вертикальное разрешение 1 бит Измерения Курсорные ручные (ΔV, ΔT, 1/ΔT), слежение, авто Автоматические Peak Value, Top Value, Bottom Value, Amplitude, Average, Mean Square Root, Overshoot, Preshoot, Area, Period Area, Frequency, Period, Rise Time, Fall Time, Positive Pulse Width, Negative Pulse Width, Positive Duty Cycle, Negative Duty Cycle, Delay A→B↑ , Delay A→B↓ , Phase A→B↑ , Phase A→B↓ Отображение 5 измерений одновременно Статистика Среднее, максимальное, минимальное, девиация, количество измерений Частотомер встроенный, 6 разрядов Математические операции A+B, A-B, A×B, A/B, FFT, &&, ||, ^, !, intg, diff, sqrt, lg, ln, exp, abs FFT окна прямоугольник, Hanning, Blackman, Hamming, Flat Top, треугольник Шкала для FFT окна dB/dBm, Vrms Количество шин для декодирования 2 Декодирование Parallel (стандартно), RS-232/UART (опция), I²C (опция), SPI (опция) Система запуска
Параметр Значение Диапазон уровня запуска Внутренний ±5 делений от центра экрана Режим запуска Авто, обычный, одиночный Фильтрация Срез ФВЧ (75 кГц), ФНЧ (75 кГц) Блокировка уровня запуска 16 нс ~ 10 с Чувствительность триггера 1 дел (< 5 мВ); 0,3 дел (>5 мВ) Запуск по фронту нарастающий, спадающий, нарастающий&спадающий Запуск по длительности импульса условие запуска положительная полярность импульса: >, <, =
отрицательная полярность импульса: >, <, =диапазон установок 8 нс ~ 10 с Запуск по ранту
(опция AT-DS1000)условие запуска положительная или отрицательная полярность: >, <, внутри диапазона <> диапазон установок 8 нс ~ 4 с Запуск по окну
(опция AT-DS1000)Фронт нарастающий, спадающий, нарастающий&спадающий Позиция запуска Вход, выход, время Ширина окна (время) 8 нс ~ 4 с Запуск по N фронту
(опция AT-DS1000)Тип фронта нарастающий, спадающий Время 16 нс ~ 10 с Номер фронта 1 ~ 65535 Скорость нарастания (Slope) Скорость сигнала положительная или отрицательная полярность: >, <, внутри диапазона <> Условие запуска 8 нс ~ 10 с Запуск по видеосигналу Cистема NTSC, PAL и SECAM Cтандарт 480P, 576P HDTV Запуск по шаблону Установка шаблона H, L, X, нарастающий фронт, спадающий фронт Запуск по задержке
(опция AT-DS1000)Фронт нарастающий, спадающий Условие задержки >, <, внутри интервала<>, вне интервала >< Длительность задержки 8 нс ~ 10 с Запуск по истечении времени (TimeOut)
(опция AT-DS1000)Фронт нарастающий, спадающий, нарастающий&спадающий Установка времени 16 нс ~ 10 с Запуск по длительности события Установка H, L, X Условие запуска >, <, внутри интервала<> Длительность 8 нс ~ 10 с Запуск Установка/Удержание (Setup/Hold) Фронт нарастающий, спадающий Установка H, L Время установки 8 нс ~ 1 с Время удержания 8 нс ~ 1 с RS-232/UART запуск
(опция AT-DS1000)Полярность положительная, инвентированая Условие запуска Start, Error, Check Error, Data Скорость 2400bps, 4800bps, 9600bps, 19200bps, 38400bps, 57600bps, 115200bps, User Разрядность 5 bit, 6 bit, 7 bit, 8 bit I2C запуск
(опция AT-DS1000)Условие запуска Start, Restart, Stop, Missing Ack, Address, Data, A&D Разрядность адреса 7 бит, 8 бит, 10 бит Диапазон от 0x0 до 0x7F, от 0x0 до 0xFF, от 0x0 до 0x3FF Длина 1 ~ 5 байт SPI запуск
(опция AT-DS1000)Условие TimeOut Значение удержания 16 нс ~ 10 нс Разрядность 4 бит ~ 32 бит Установка H, L, X Генератор
Параметр Значение Количесто каналов 2 Частота дискретизации 200 Мвыб/сек Вертикальное разрешение 14 бит Максимальная частота 25 МГц Стандартные формы Синус, меандр, импульсный, треугольный, шумовой, постоянный ток DC Пользовательские формы Кардиотонический, экспоненциальный нарастающий и спадающий, ЭКГ, функция Гаусса, функция Лоренца, гаверсинус, произвольной формы Синус Диапазон частот 0,1 Гц ~ 25 МГц Нелинейность АЧХ 0,5 дБ (относительно 1 кГц) Гармонические искажения -40 дБн Негармонические искажения -40 дБн Общие гармонические искажения 1% Отношение сигнал/шум 40 дБ Меандр/Импульс Диапазон частот 0,1 Гц ~ 15 МГц Время нарастания/спада <15 нс Выброс <5% Коэффициент заполнения 10% ~90% Разрешение (коэффициент заполнения) 1% до 10 нс (что больше) Мин.длительность импульса 20 нс Разрешение (длительность импульса) 10 нс или 5 бит (что больше) Джиттер 500 пс Треугольный Диапазон частот 0,1 Гц ~ 100 кГц Линейность 1% Симметрия 0% ~100% Шумовой Полоса 25 МГц Пользовательские формы Диапазон частот 0,1 Гц ~ 1 МГц Произвольная форма Диапазон частот 0,1 Гц ~ 10 МГц Глубина записи 2 ~ 16 К точек Частота Точность 100 ppm (<10 кГц); 50 ppm (>10 кГц) Разрешение 0,1 Гц или 4 бит (что больше) Амплитуда Диапазон 20 мВпик-пик ~ 5 Впик-пик (высокий импеданс)10 мВпик-пик ~ 2,5 Впик-пик (импеданс 50 Ом) Точность 2% (1 кГц) Разрешение 100 мкВ или 3 бит (что больше) Смещениепостоянной составляющей Диапазон ±2,5 В (высокий импеданс); ±1,25 В (импеданс 50 Ом) Точность 2% (1 кГц) Разрешение 100 мкВ или 3 бит (что больше) Основные технические характеристики
Дисплей
Параметр Значение Тип дисплея диагональ 7” , ЖК, TFT матрица Разрешение дисплея 800 (по горизонтали) × 480 (по вертикали) точек Количество цветов 160 000 цветов Послесвечение мин, 50 мс, 100 мс, 200 мс, 500 мс, 1 с, 2 с, 5 с, 10 с, 20 с, бесконечно Тип отображения векторный, точками Выход для компенсации пробника
Параметр Значение Выходное напряжение (типичное) амплитуда 3 Вп-п Частота (типичное) Меандр 1 кГц Интерфейс
Параметр Значение Стандартный USB Host, USB-device, LAN, выход AUX (TrigOut/PassFail) Питание
Параметр Значение Напряжение 100 ~ 240 Вэфф. AC, 45 ~ 440 Гц Потребляемая мощность <50 Вт предохранитель 2 A, T тип, 250 В Массо-габаритные параметры
Параметр Значение Габаритные размеры 323,1 мм × 160,8 мм × 122,4 мм (Ш*В*Г) Вес Около 3,2 кг±0,2 кг (3,8 кг±0,5 кг с упаковкой) -
Комплект поставки MSO1074Z-S
№ Наименование Количество 1 Цифровой осциллограф MSO1074Z-S 1 2 Комплект опций BND-MSO/DS1000Z (расширение глубины памяти MEM-DS1000Z, декодирование для протоколов RS232, SPI, I2C SA-DS1000Z, расширенный запуск AT-DS1000Z, регистратор REC-DS1000Z) 1 3 Осциллографический щуп пассивный (150 МГц) 4 4 Пробник логического анализатора RPL1116 1 5 Сетевой кабель 1 6 USB кабель для подключения к ПК 1 7 Краткое руководство по эксплуатации 1 -
Дополнительная комплектация MSO1074Z-S
