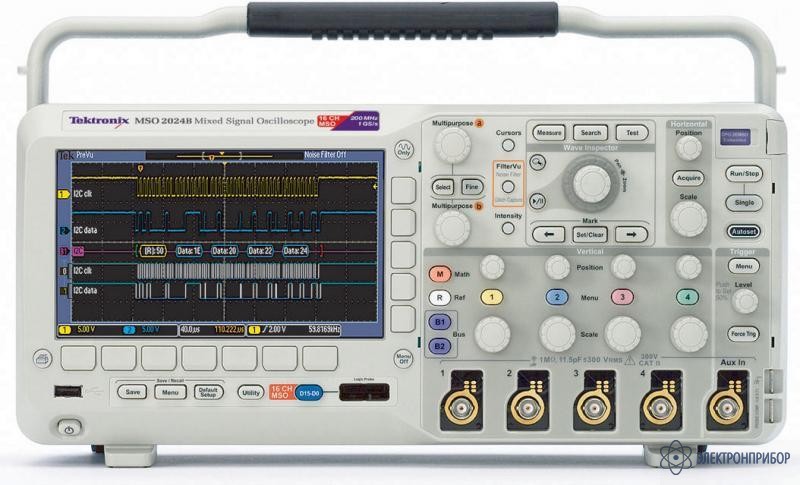

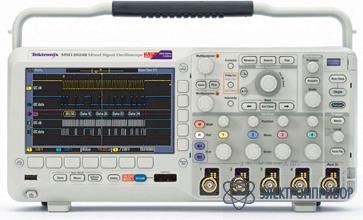

MSO2004B — цифровой осциллограф

Код товара: 29535
    • Гарантия

      5 лет

    • Межповерочный интервал

      1 год

    • Госреестр СИ РФ

      52080-12 до 03.11.2022

    • Производитель

      Tektronix, США

    Назначение осциллографа MSO2004B:

    Осциллографы серии MSO 2000В обеспечивают широкие функциональные возможности по отладке. До 20 каналов для анализа аналоговых и цифровых сигналов, вы можете быстро найти и диагностировать проблемы в сложных задачах. Осциллограф Tektronix серии MSO 2000В предоставляет многофункциональные инструменты, необходимые для упрощения и ускорения отладки вашей сложной системы.

    Возможности осциллографа MSO2004B:

    • 16 цифровых каналов
    • Длина записи 1 млн. отсчетов по всем каналам
    • Максимальная скорость захвата 5000 осциллограмм в секунду
    • Расширенные функции системы запуска Запуск по последовательным интерфейсам и декодирование
    • Панель управления Wave Inspector® облегчает навигацию и обеспечивает автоматизацию поиска данных в сигнале
    • Перестраиваемый фильтр нижних частот FilterVu™ подавляет нежелательный шум, не мешая захватывать высокочастотные сигналы
    • 29 видов автоматических измерений и быстрое преобразование Фурье для упрощения анализа сигналов
    • Интерфейс пробника TekVPI® поддерживает активные, дифференциальные и токовые пробники, обеспечивая автоматический выбор коэффициента ослабления и единиц измерения
    • 7-дюймовый (180 мм) цветной широкоформатный жидкокристаллический TFT дисплей
    • Малые габаритные размеры и небольшой вес
    • Порт USB 2.0 на передней панели облегчает и ускоряет сохранение данных
    • Порт USB 2.0 на задней панели упрощает подключение к ПК и обеспечивает прямую распечатку на принтере, совместимом с технологией PictBridge®
    • Порт Ethernet 10/100 Base-T для подключения к локальным сетям и видеовыход для вывода изображения с экрана осциллографа на монитор или проектор (опции)
    • Опции автоматического запуска, декодирования и поиска для сигналов последовательных шин I2C, SPI, CAN, LIN и RS-232/422/485/UART
    • Автоматический запуск, декодирование и поиск для сигналов параллельных шин
    • Многоканальный запуск по времени установки и удержания.
  • Краткие технические характеристики осциллографа MSO2004B:

    Параметр Значения
    Число каналов 4+16
    Полоса пропускания 70 MГц
    Расчетное время нарастания фронта 5 нс
    Дисплей цветной
    Вертикальное разрешение 8 бит
    Диапазон чувствительности 2 мВ/дел до 5 В/дел
    Аппаратное ограничение полосы пропускания 20 МГц
    Максимальное входное напряжение 300 В (ср.кв) с выбросами < 450 В
    Длина записи 1 млн. точек/кан.
    Автоматические измерения 29 видов
    Интерфейсы Порт USB 2.0 на передней панели для быстрого и простого сохранения данных. Порт USB 2.0 на задней панели для управления осциллографом с компьютера
    Габаритные размеры 180 x 377 x 134 мм
    Вес 3,6 кг
  • Комплект поставки MSO2004B

    Наименование Количество
    1. Осциллограф 1
    2. P6316 16-канальный зонд логики и набор аксессуаров 1
    3. Документация 1
    4. Пассивный пробник PP0200 4
    5. Перевод передней панели 1
    6. Программное обеспечение OpenChoice 1
    7. Сумка 1
    8. Шнур питания 1
  • Дополнительная комплектация MSO2004B
