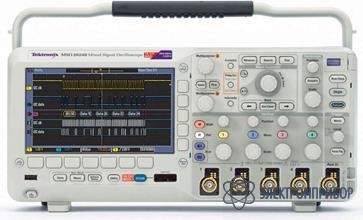

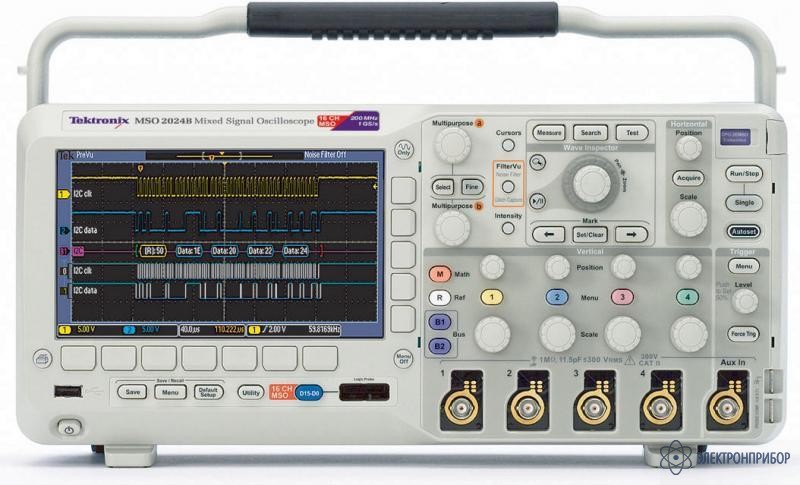

MSO2014B — цифровой осциллограф
Код товара: 29532-
-
Гарантия
5 лет
-
Межповерочный интервал
1 год
-
Госреестр СИ РФ
52080-12 до 03.11.2022
-
Производитель
Назначение осциллографа MSO2014B:
Осциллографы серии MSO 2000В обеспечивают широкие функциональные возможности по отладке. До 20 каналов для анализа аналоговых и цифровых сигналов, вы можете быстро найти и диагностировать проблемы в сложных задачах. Осциллограф Tektronix серии MSO 2000В предоставляет многофункциональные инструменты, необходимые для упрощения и ускорения отладки вашей сложной системы.
Возможности осциллографа MSO2014B:
- 16 цифровых каналов
- Длина записи 1 млн. отсчетов по всем каналам
- Максимальная скорость захвата 5000 осциллограмм в секунду
- Расширенные функции системы запуска Запуск по последовательным интерфейсам и декодирование
- Панель управления Wave Inspector® облегчает навигацию и обеспечивает автоматизацию поиска данных в сигнале
- Перестраиваемый фильтр нижних частот FilterVu™ подавляет нежелательный шум, не мешая захватывать высокочастотные сигналы
- 29 видов автоматических измерений и быстрое преобразование Фурье для упрощения анализа сигналов
- Интерфейс пробника TekVPI® поддерживает активные, дифференциальные и токовые пробники, обеспечивая автоматический выбор коэффициента ослабления и единиц измерения
- 7-дюймовый (180 мм) цветной широкоформатный жидкокристаллический TFT дисплей
- Малые габаритные размеры и небольшой вес
- Порт USB 2.0 на передней панели облегчает и ускоряет сохранение данных
- Порт USB 2.0 на задней панели упрощает подключение к ПК и обеспечивает прямую распечатку на принтере, совместимом с технологией PictBridge®
- Порт Ethernet 10/100 Base-T для подключения к локальным сетям и видеовыход для вывода изображения с экрана осциллографа на монитор или проектор (опции)
- Опции автоматического запуска, декодирования и поиска для сигналов последовательных шин I2C, SPI, CAN, LIN и RS-232/422/485/UART
- Автоматический запуск, декодирование и поиск для сигналов параллельных шин
- Многоканальный запуск по времени установки и удержания.
-
-
Краткие технические характеристики осциллографа MSO2014B:
Параметр Значения Число каналов 4+16 Полоса пропускания 100 MГц Расчетное время нарастания фронта 3.5 нс Дисплей цветной Вертикальное разрешение 8 бит Диапазон чувствительности 2 мВ/дел до 5 В/дел Аппаратное ограничение полосы пропускания 20 МГц Максимальное входное напряжение 300 В (ср.кв) с выбросами < 450 В Длина записи 1 млн. точек/кан. Автоматические измерения 29 видов Интерфейсы Порт USB 2.0 на передней панели для быстрого и простого сохранения данных. Порт USB 2.0 на задней панели для управления осциллографом с компьютера Габаритные размеры 180 x 377 x 134 мм Вес 3,6 кг -
Комплект поставки MSO2014B
№ Наименование Количество 1. Осциллограф 1 2. P6316 16-канальный зонд логики и набор аксессуаров 1 3. Документация 1 4. Пассивный пробник PP0200 4 5. Перевод передней панели 1 6. Программное обеспечение OpenChoice 1 7. Сумка 1 8. Шнур питания 1 -
