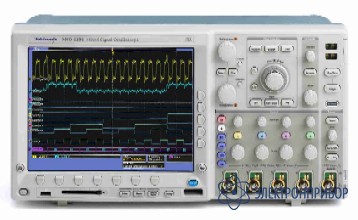

MSO4034 — осциллограф смешанных сигналов
Код товара: 23326-
-
Гарантия
3 года
-
Производитель
Назначение осциллографа MSO4034:
Осциллографы смешанных сигналов MSO серии MSO4000 обладают всеми функциональными возможностями и преимуществами осциллографов серии DPO4000, но также имеют 16 встроенных цифровых каналов, позволяющих визуализировать и сопоставлять аналоговые и цифровые сигналы в одном приборе. Благодаря такой интеграции расширяются функциональные возможности запуска на всех 20 каналах, предоставляя идеальные возможности запуска по состоянию и по модели для отладки смешанных аналоговых и цифровых систем.
Особенности осциллографа MSO4034:
- Полоса пропускания 350 МГц;
- 4 аналоговых и 16 цифровых каналов;
- Расширенная система запуска;
- Частота дискретизации на каждом канале до 5 Гвыб/с;
- Длина памяти на каждом канале 10 млн. выборок;
- Максимальная скорость сбора;
- Осциллограмм более 35 000 осциллограмм в секунду;
- Простота использования прибора: элементы управления Wave Inspector, обеспечивающие высокоэффективный анализ осциллограмм;
- 10,4 дюйма (264 мм) цветной XGA-дисплей;
- Малая занимаемая площадь и небольшая масса: всего 137 мм в глубину и 5 кг;
- Гнезда USB и CompactFlash на передней панели для быстрого и легкого подключения устройств хранения данных;
- Автоматическое подключение к ПК.
Приборы Tektronix серии 4000 устанавливают новые стандарты работы с осциллограммами большой длины, благодаря перечисленным далее новым элементам управления Wave Inspector.
Масштаб/просмотр. Специальная двухрядная ручка на передней панели служит интуитивно понятным средством управления установкой масштаба и просмотра. Внутренняя ручка служит для установки коэффициента масштабирования (масштаба). При повороте ручки по часовой стрелке включается масштабирование и увеличивается коэффициент масштабирования; при повороте ручки против часовой стрелки коэффициент масштабирования уменьшается, и в конечном счете масштабирование выключается. Внешняя ручка служит для перемещения окна масштабирования по осциллограмме с целью быстрого доступа к нужной части осциллограммы. Кроме того, внешняя ручка снабжена обратной связью по усилию, определяющей скорость просмотра осциллограммы. Чем сильнее повернута внешняя ручка, тем быстрее перемещается окно масштабирования. Чтобы изменить направление просмотра, достаточно повернуть ручку в другую сторону. Теперь для настройки масштаба не требуется перемещаться по многочисленным меню.
Воспроизведение/пауза. Специальная кнопка воспроизведения-паузы на передней панели служит для автоматической прокрутки осциллограммы на экране для просмотра и поиска аномалий и событий, представляющих интерес. Скорость и направление воспроизведения задаются с помощью интуитивно понятных операций с ручкой просмотра. В этом случае поворот ручки на больший угол также приводит к ускорению прокрутки осциллограммы, а для изменения направления прокрутки достаточно повернуть ручку в другую сторону.
Метки пользователя. На осциллограмме обнаружилось что-то интересное? Чтобы установить на осциллограмме одну или несколько «закладок», нажмите на передней панели кнопку установки меток. Для перемещения по меткам достаточно нажимать на передней панели кнопки «предыдущая» и «следующая».
-
-
Основные технические характеристики осциллографа MSO4034:
Параметр Значения Система вертикального отклонения. Аналоговые каналы Входные каналы 4 Аналоговая полоса пропускания (–3 дБ) от 5 мВ/дел до 1 В/дел 350 МГц Расчетное время нарастания 5 мВ/дел (типичное значение) 1 нс Аппаратные пределы полосы пропускания 250 МГц Тип входа по переменному току, по постоянному току, заземленный вход Входное сопротивление 1 МОм ±1%, 50 Ом ±1% Чувствительность по входу 1 МОм 1 мВ/дел – 10 В/дел Чувствительность по входу 50 Ом 1 мВ/дел – 1 В/дел Разрешение по вертикали 8 бит (11 бит при высоком разрешении) Максимальное входное напряжение 1 МОм 250 Вср. кв. с пиковым значением ≤ ±400 В Максимальное входное напряжение 50 Ом 5 Вср. кв. с пиковым значением < ±20 В Погрешность коэффициента усиления по постоянному напряжению ±1,5% при установке смещения 0 В Диапазон значений смещения
1 мВ/дел – 50 мВ/дел
50,5 мВ/дел – 99,5 мВ/дел
100 мВ/дел – 500 мВ/дел
505 мВ/дел – 995 мВ/дел
1 В/дел – 5 В/дел
5,05 В/дел – 10 В/дел1 MОм; 50 Ом
±1 В
±0,5 В
±10 В
±5 В
±100 В
±50 В (для 50 Ом - данных нет)Изоляция между каналами ≥100:1 при ≤100 13ц и ≥30:1 при >100 13ц вплоть до номинальной полосы пропускания для любых двух каналов с одинаковыми настройками «В/дел» Система горизонтального отклонения. Цифровые каналы. Входные каналы 16 цифровых (от D15 до D0) Пороговые напряжения пороговые напряжения для каждого канала Выбранные значения порогового напряжения TTL, CMOS, задаваемые пользователем Задаваемые пользователем диапазон пороговых напряжений от +5 до –2 В Максимальное входное напряжение ±15 В Погрешность установки порогового напряжения ±(100 мВ + 3% от значения порога) Входной динамический диапазон 6 Вразмах с центром около порогового значения Минимальный перепад входного напряжения 500 мВ Входное сопротивление 20 кОм Нагрузка пробника 3 пФ Разрешение по вертикали 1 бит Общие данные Габаритные размеры 137 х 439 х 229 мм Масса 5 кг -
Комплект поставки MSO4034
№ Наименование Количество 1. Осциллограф MSO4034 1 2. 10x пассивный пробник для каждого аналогового канала 4 3. 16-канальный логический пробник P6516 1 4. Гарантия на 3 года 1 5. Карта памяти CompactFlash, 32 MB (156-9413-00) 1 6. Компакт-диск с документацией (063-3903-00) 1 7. Комплект принадлежностей для логического пробника 1 8. Передняя крышка (200-4908-00) 1 9. Пробник пассивный P6139A 500 МГц 1 10. Программное обеспечение National Instruments SignalExpress Tektronix Edition 1 11. Программное обеспечение OpenChoice Desktop 1 12. Регистрация в системе качества ISO9001 1 13. Руководство по эксплуатации 1 14. Сертификат калибровки со схемой сопоставления эталонов для национальных метрологических учреждений 1 15. Сумка для принадлежностей 1 16. Шнур питания 1 -
