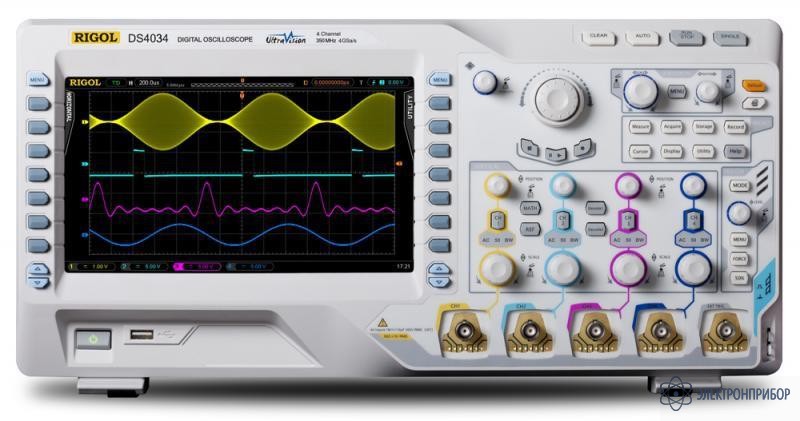

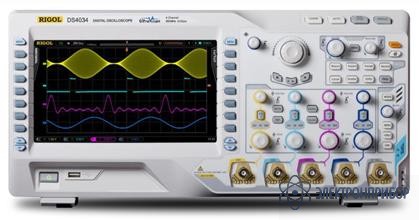

MSO4034 — цифровой осциллограф
Код товара: 33922-
-
Гарантия
3 года
-
Межповерочный интервал
1 год
-
Госреестр СИ РФ
54988-13 до 17.07.2024
-
Производитель
-
Артикул
А126457
Особенности цифрового осциллографа MSO4034
- Полоса пропускания осциллографа MSO4034: 350 МГц
- Максимальная частота дискретизации в режиме реального времени 4 ГГц (1 ГГц для логического анализатора)
- Количество каналов: 4+16
- Максимальная cкорость регистрации до 110 000 осциллограмм в секунду (до 85 000 осциллограмм в секунду для логического анализатора )
- Возможность записи и воспроизведения до 200 000 кадров
- Коэффициент вертикального отклонения: 1 мВ/дел ~ 5 В/дел (1 MΩ), 1 мВ/дел ~ 1 В/дел (50 Ω)
- Коэффициент развертки: 2 нс/дел ~ 1000 с/дел
- Градации яркости при отображении формы сигнала: до 256
- Глубина памяти 140M, вертикальное разрешение 8 бит
- Режимы синхронизации: по фронту, по видеосигналу, по скорости нарастания, по длительности импульса, по кратковременной импульсной помехе (глитч), по совпадению с шаблоном, по длительности события, по последовательности событий, по данным протоколов I²C, RS232, SPI, USB, FlexRay, CAN
- Запуск по данным последовательной шины и декодирование (опция) протоколов I²C, SPI, RS232, CAN и т.д.
- Математические операции
- Широкие возможности автоматических измерений со статистикой
- 16-канальный логический анализатор в комплекте с логическим пробником
- Инновационная технология от Rigol - UltraVision
- Дисплей MSO4034: цветной, ЖК, диагональ 23 см, 800х480
- Интерфейсы MSO4034: USB device, USB host, LAN (поддержка LXI класс С), VGA, Pass/Fail output (изолированный); USB-GPIB (опция)
- Габариты MSO4034: 440х218х130 (мм), вес 4.8 кг
- Цифровой осциллограф MSO4034 включен в Госреестр СИ, регистрационный № 54988-13
- Гарантия 3 года
-
-
Технические характеристики цифрового осциллографа MSO4034
Характеристика Значение Полоса пропускания 350 MГц Количество каналов 4 аналоговых канала + 16 цифровых каналов + внешний запуск Регистрация Режим Обычный
Пиковый детектор. Аналоговые каналы: 250 пс - один канал, 500 пс - два канала.
Цифровые каналы 1 нс
Усреднение (2, 4, 8, 16, 32, 64, 128, 256, 512, 1024, 2048, 4096, 8192 выборок)Макс. дискретизация (реальное время) Аналоговые каналы: 4 Гвыб/сек (2 Гвыб/сек - 2 канала)
Цифровые каналы: 1 Гвыб/секРежим высокого разрешения 12 бит (на развертках ≥5 мкс/дел при 4 Гвыб/сек или ≥10 мкс/дел при 2 Гвыб/сек) Вход Связь по входу открытый, закрытый, земля Входной импеданс Аналоговые каналы: 1 MΩ±1% || 14 пФ ±3 пФ или 50 Ом±1,5%
Цифровые каналы: 101 кΩ±1% || 9 пФ±1 пФУчет ослабления пробников 0,01х-1000х с шагом 1-2-5 Максимальное входное напряжение 300 Вскз CAT I, 100 Вскз CAT II Ограничение полосы пропускания 20 МГц, 100 МГц, 200 МГц, полный диапазон Параметры
горизонтальной системыСкорость захвата осциллограмм 110000 осц./сек (поточечное отображение, цифровые каналы отключены)
85000 осц/сек (цифровые каналы включены)Интерполяция (sin x)/x Глубина записи Аналоговые каналы:
140 М точек (выбор 14 М; 1,4 М; 140 К; 14 К) на канал
70 М точек (выбор 7М; 0,7 М; 70 К; 7 К) два канала
Цифровые каналы:
Максимально до 28 М точекКоэффициент развертки 2 нс/дел ~ 1000 с/дел, с шагом 1~2~5 Погрешность временной базы ±4 ppm Максимальная задержка Пред-запуск: ≥ 1 ширины экрана
Пост-запуск: 1 с....100000 сРежимы Y-T, X-Y, самописец, задержка Параметры вертикальной системы (аналоговые каналы) Вертикальное разрешение 8 бит Вертикальное отклонение 1 мВ/дел ~ 5 В/дел на импедансе 1 МОм
1 мВ/дел ~ 1 В/дел на импедансе 50 ОмДиапазон смещения на импедансе 50 Ом
±1,2 В (1 мВ/дел ~ 124 мВ/дел)
±12 В (126 мВ/дел ~ 1 В/дел)на импедансе 1 МОм
±2 В (1 мВ/дел ~ 225 мВ/дел)
±40 В (230 мВ/дел ~ 1 В/дел)Полоса пропускания для аналогового периодического сигнала (-3 дБ) DC ~ 350 МГц Полоса пропускания для однократного сигнала DC ~ 350 МГц Низкочастотный предел ≤5 Гц ( на входе BNC) Время нарастания ≤1 нс (типичное) Погрешность коэф.усиления ±2% полной шкалы Погрешность смещения 0,1 дел ±2 мВ ±0,5% смещения на развертке 200 мВ/дел~5 В/дел
0,1 дел ±2 мВ ±1,5% смещения на развертке 2 мВ/дел~195 мВ/делИзоляция между каналами ≥40 дБ Параметры вертикальной системы
(цифровые каналы)Вертикальное разрешение 1 бит Выбор значения порога TTL (1,4 В)
5,0 В CMOS (+2,5 В); 3,3 В CMOS (+1,65 В); 2,5 В CMOS (+1,25 В); 1,8 В CMOS (+0,9 В)
ECL (-1,3 В)
PECL (+3,7 В)
LVDS (+1,2 В)
0 В
ПользовательскийДиапазон установки порога ±20,0 В с шагом 10 мВ Точность установки порога ±100 мВ + 3% от установленного значения Динамический диапазон ±10,0 В+ пороговое значение Минимальный размах напряжения 500 мВпик-пик Измерения Курсорные ручные (ΔV, ΔT, 1/ΔT), слежение, авто Автоматические Peak Value, Top Value, Bottom Value, Amplitude, Average, Mean Square Root, Overshoot, Preshoot, Area, Period Area, Frequency, Period, Rise Time, Fall Time, Positive Pulse Width, Negative Pulse Width, Positive Duty Cycle, Negative Duty Cycle, Delay A→B↑ , Delay A→B↓ , Phase A→B↑ , Phase A→B↓ Отображение 5 измерений одновременно Статистика Среднее, максимальное, минимальное, девиация, количество измерений Частотомер встроенный, 6 разрядов Математические операции A+B, A-B, A*B, A/ B, FFT, редактир. расширенные функции, логические операции FFT окна прямоугольник, Hanning, Blackman, Hamming Логические операции AND, OR, NOT, XOR Математические функции Intg, Diff, Log, Exp, Sqrt, Sine, Cosine, Tangent Декодирование Parallel (стандартно), RS232/UART (опция), I2C (опция), SPI (опция), CAN (опция для 4-х кан.моделей), FlexRay (опция) Система запуска
Характеристики Значение Диапазон уровня запуска Внутренний ±6 делений от центра экрана EXT ±0,8 В Режим запуска Авто, обычный, одиночный Фильтрация Срез ФВЧ (50 кГц), ФНЧ (5 кГц) Блокировка уровня запуска 100 нс ~ 10 с Запуск по фронту нарастающий, спадающий, нарастающий&спадающий Запуск по длительности импульса Условие запуска положительная полярность импульса: >, <, =
отрицательная полярность импульса: >, <, =Диапазон установок 4 нс ~ 4 с Запуск по ранту Условие запуска положительная или отрицательная полярность: >, <, внутри диапазона <> Диапазон установок 4 нс ~ 4 с Запуск по скорости нарастания Условие запуска положительная скорость: >, <, внутри диапазона
отрицательная счкорость: >, <, внутри диапазонаШирина окна (время) 10 нс ~ 1 с Запуск по N фронту Тип фронта нарастающий, спадающий Время 40 нс ~ 1 с Номер фронта 1 ~ 65535 Запуск по видеосигналу Cистема NTSC, PAL и SECAM Cтандарт 480P, 576P, 720P, 1080P; 1080i HDTV (опция AT-DS2000A) Запуск по шаблону Установка шаблона H, L, X, нарастающий фронт, спадающий фронт RS232/UART запуск Полярность нормальная, инвертированная Условие запуска Start, Error, Check Error, Data Скорость 2400bps, 4800bps, 9600bps, 19200bps, 38400bps, 57600bps, 115200bps, пользовательская Разрядность 5 бит, 6 бит, 7 бит, 8 бит I2C запуск Условие запуска Start, Restart, Stop, Missing Ack, Address, Data, A&D Разрядность адреса 7 бит, 8 бит, 10 бит Диапазон 0 ~ 127, 0 ~ 255, 0 ~ 1023 Длина 1 ~ 5 байт SPI запуск Условие CS, TimeOut Значение удержания 100 нс ~ 1 нс Разрядность 4 бит ~ 32 бит Установка H, L, X USB запуск
(опция AT-DS2000A)Скорость сигнала низкая, полная Условие запуска SOP, EOP, RC, Suspend, ExitSuspend CAN запуск
(опция CAN-DS2000A)Тип сигнала Rx, Tx, CAN_H, CAN_L, Differential Условие запуска SOF, EOF, Frame Type, Frame Error Скорость 10 kbps, 20 kbps, 33.3 kbps, 50 kbps, 62.5 kbps, 83.3 kbps, 100 kbps, 125 kbps, 250 kbps, 500 kbps, 800 kbps, 1 Mbps, User Точки сэмплирования 5% ~ 95% Тип фрейма Data, Remote, Error, OverLoad Тип ошибки Bit Fill, Answer Error, Check Error, Format Error, Random Error FlexRay запуск Скорость 2,5 Мб/с; 5 Мб/с; 10 Мб/с Условие запуска окно, символ, ошибка, TSS Основные технические характеристики
Дисплей
Тип дисплея диагональ 9” (229 мм) , ЖК, TFT матрица Разрешение дисплея 800 (по горизонтали) × 480 (по вертикали) точек Количество цветов 160 000 цветов Послесвечение мин, 50 мс, 100 мс, 200 мс, 500 мс, 1 с, 2 с, 5 с, 10 с, 20 с, бесконечно Отображение точки, вектора Выход для компенсации пробника
Выходное напряжение (типичное) амплитуда 3 Вп-п Частота (типичное) Меандр 1 кГц Интерфейс
Стандартный 2 USB Host, USB-device, LAN, VGA, выход AUX (TrigOut/PassFail/Fast/GND/calibration), 10MHz input/output Питание
Напряжение 100 ~ 120 Вэфф. AC, 50/60 Гц/400 Гц
100 ~ 240 Вэфф. AC, 50/60 ГцПотребляемая мощность <120 Вт предохранитель 3 A, T тип, 250 В Массо-габаритные параметры
Габаритные размеры 440 мм × 218 мм × 130,0 мм (Ш*В*Г) Вес Около 4,8 кг (7,1 кг с упаковкой) -
Комплект поставки MSO4034
№ Наименование Количество 1. Цифровой осциллограф MSO4034 1 2. Осциллографический щуп: пассивный пробник 500 МГц RP3500A 4 3. Сетевой кабель 1 4. Крышка на переднюю панель 1 5. USB кабель для подключения к ПК 1 6. Краткое руководство по эксплуатации 1 7. CD диск с руководством по эксплуатации и программным обеспечением 1 -
