MSO-7102T, MSO 7102 T

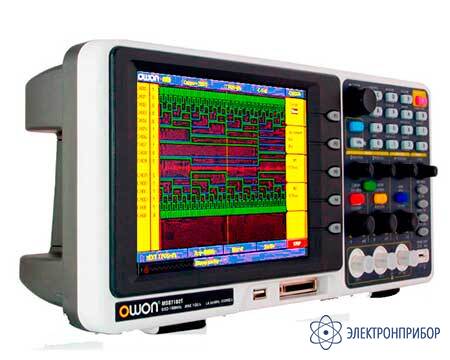

MSO7102T — осциллограф смешанных сигналов
Код товара: 81599-
-
Производитель
-
Артикул
256114
Описание осциллографа смешанных сигналов MSO7102T:
Цифровой прибор бюджетного ценового MSO7102T представляет собой младшую модель в серии комбинированных приборов OWON MSO+LA и сочетает в себе функционал 2-х канального запоминающего осциллографа с полосой пропускания 100 МГц со встроенным 16-ти канальным логическим анализатором.
Цифровой осциллограф MSO7102T снабжен цветным TFT-ЖК- экраном с диагональю 8" и разрешением 640 х 480 пикс. на дюйм., что позволяет легко различать форму входного сигнала, особенно в случае больших объемов данных или множества взаимно перекрывающих гармоник.
Осциллограф MSO7102T обеспечивает полосу пропускания 100 МГц при частоте дискретизации до 1 Гвыб/с в режиме одноканального запоминающего осциллографа и полосу пропускания до 66 МГц при частоте дискретизации 400 Мвыборок/с в режиме логического анализатора.
В комплект поставки осциллографа входят 2 пробника, логический модуль, 16 логических пробников с крючками, USB-кабель, программное обеспечение для ПК, адаптер питания и руководство.
-
-
Технические характеристики осциллографа смешанных сигналов MSO7102T:
Параметр Значение Полоса пропускания 100 МГц Количество каналов 2 Дискретизация (реалаьная/время,максимум) 1 Гвыб/сек Входные параметры Развязка входа DC, AC, GND Входной импеданс 1 МОм, 10 пФ Коэффициент затухания датчика 1 Х, 10 Х, 100 Х, 1000 Х Входное напряжение (макс) 400 В Горизонтальная развертка Интерполяция формы волны sin (х) / х Размер памяти 2 Мб Коэффициент развёртки 2 нс / дел - 100 с / дел, 1, 2, 5 шаг Горизонтальная развертка Интерполяция формы волны sin (х) / х Размер памяти 2 Мб Коэффициент развёртки 2 нс / дел - 100 с / дел, 1, 2, 5 шаг Вертикальная система Вертикальное разрешение 8 бит Вертикальная развёртка 2 мВ / дел - 10 В / дел Время нарастания < 3,5 нс Режимы захвата край, видео, чередование, импульс, наклон Ограниченная полоса пропускания 60 МГц Точность усиления (DC) ± 3 % Система синхронизации Режимы запуска фронт, импульс, видео, наклон, альтернатива Система измерения Автоматическое измерение 21 тип (режим) Математические функции +, -, ×, ÷, FFT Логический анализатор Количество каналов 16 Частота дискретизации 20 Выб / с - 2 ГВыб / с Полоса пропускания 00 МГц Глубина памяти 4 Мб Общие характеристики Тип дисплея 8 дюймов, цветной LCD - экран, 640 * 480 точек Питание 100 - 240 В переменного тока, 50 Гц/60 Гц, CAT Рабочая температура от 0 до 50 °С Габариты 370 х 180 х 120 мм Вес 2,2 кг -
Комплект поставки MSO7102T
№ Наименование Количество 1 Осциллограф смешанных сигналов MSO7102T 1 2 Пробник 2 3 Логический модуль 1 4 Логический пробник с крючками 16 5 USB-кабель 1 6 Программное обеспечение для ПК 1 7 Адаптер питания 1 8 Руководство 1
