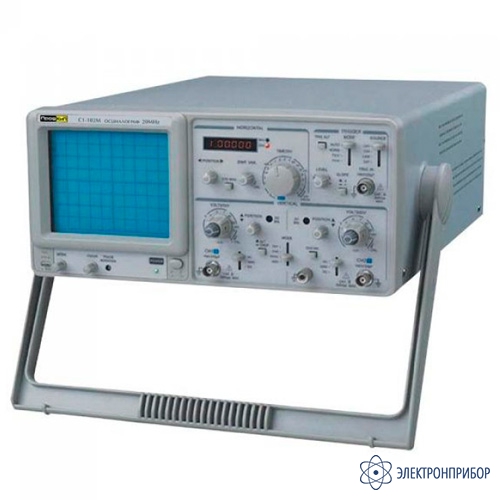

ПрофКиП С1-102М — осциллограф универсальный

Код товара: 62803

  • Назначение осциллографа универсального ПрофКиП С1-102М:

    Осциллограф универсальный ПрофКиП С1-102М предназначен для исследования формы электрических сигналов путем визуального наблюдения на экране электронно-лучевой трубки (ЭЛТ) и измерения их амплитудных и временных характеристик. Область применения осциллографа универсального ПрофКиП С1-102М – контроль параметров, наладка и ремонт различных радиоэлектронных устройств в лабораториях и промышленных условиях.

    Особенности осциллографа универсального ПрофКиП С1-102М:

    • Количество каналов: 2;
    • Полоса пропускания: 0 МГц … 20 МГц;
    • ЭЛТ: 6 дюймов (8 х 10 дел);
    • ТВ-синхронизация, режим Y-X;
    • Масштабирование развертки: х 10;
    • Отключаемая функция автоматического выбора уровня запуска;
    • Встроенный 6-разрядный частотомер.

  • Технические характеристики осциллографа универсального ПрофКиП С1-102М:

    Параметр Значение
    Электронно-лучевая трубка (ЭЛТ)
    Тип Прямоугольный, 6 дюймов
    Экспозиционная площадь 8 х 10 дел (1 дел = 6 см)
    Ускоряющее напряжение 2 кВ
    Z-вход
    Входной сопротивление ~47 кОм
    Входной уровень ≥ 5 Впик-пик
    Частотный диапазон 2 МГц
    Канал вертикального отклонения
    Чувствительность 5 мВ /дел … 5 В /дел ±3%
    Полоса пропускания (-3 дБ) 0 МГц … 20 МГц (открытый вход);
    10 Гц … 20 МГц (закрытый вход)
    Время нарастания ≤ 17.5 нс
    Входной импеданс ~ 1МОм /25 пФ
    Максимальное входное напряжение 400 В
    Вход усилителя Открытый (DC), закрытый (АС), заземленный (GND)
    Режим работы Канал 1 (CH1), канал 2 (CH2), оба канала (DUAL) (попеременно (ALT) /поочередно (CHOP)), сумма каналов (ADD), разность каналов (CH2 INV)
    Канал горизонтального отклонения
    Коэффициент развертки 0.2 мкс /дел … 0.5 с /дел;
    20 нс /дел … 50 мс /дел при масштабировании
    Точность ±3%;
    ±5% при масштабировании (20 нс /дел … 50 нс /дел некалиброванное)
    Масштабирование развертки х 10
    Максимальный коэффициент развертки 20 нс /дел
    Линейность развертки ±5%;
    ±10% при масштабировании
    Синхронизация
    Режим Автоматический (AUTO), ждущий (NORM), ТВ-строки (TV-H), ТВ-кадры (TV-V)
    Синхронизация Блокировка уровня синхронизации
    Источник синхронизации Канал 1 (CH1), канал 2 (CH2), сложение каналов синхронизации (ALT), сеть (LINE), внешний (EXT)
    Вход усилителя Закрытый (AC)
    Полярность синхронизации «+» или «-»
    Чувствительность (20 Гц … 2 МГц) 0.5 дел (CH1, CH2);
    2.0 дел (ALT);
    200 мВ (EXT);
    ТВ-синхронизация > 1дел или 1 В (EXT)
    Чувствительность (2 МГц … 20 МГц) 1.5 дел (CH1, CH2);
    3.0 дел (ALT);
    800 мВ (EXT);
    ТВ-синхронизация > 1дел или 1 В (EXT)
    Внешний вход синхронизации
    Входной импеданс 1 МОм ±3% /25 пФ ±5 пФ
    Максимальное входное напряжение 400 В при 1 кГц
    Режим X-Y
    Чувствительность 5 мВ /дел … 5 В /дел ±4%
    Частотный диапазон X-входа 500 кГц
    Сдвиг фазы ≤3° (50 кГц)
    Выходной сигнал
    Выход сигнала канала 1
    Калибратор
    Форма сигнала Положительный меандр
    Частота 1 кГц
    Коэффициент В пределах 48:52
    Выходное напряжение 2 Впик-пик ±2%
    Выходной импеданс 1 кОм
    Частотомер
    Разрядность 6-разрядный
    Частотный диапазон 10 Гц … 20 МГц
    Общие характеристики
    Питание 110 В /220 В ±10%, 50 Гц /60 Гц
    Габаритные размеры 310 х 150 х 455 мм
    Вес 8 кг

  • Комплект поставки ПрофКиП С1-102М

    № Наименование Количество
    1 Осциллограф универсальный ПрофКиП С1-102М 1
    2 Делитель 2
    3 Кабель питания 1
    4 Руководство по эксплуатации 1
