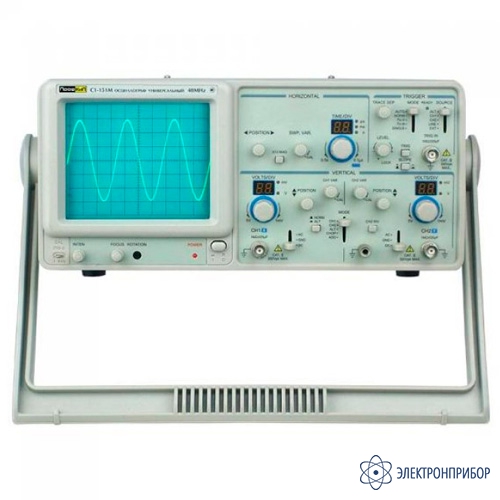

ПрофКиП С1-151М — осциллограф универсальный

Код товара: 62848
  • 49645-12

    • Гарантия

      1 год

    • Межповерочный интервал

      1 год

    • Госреестр СИ РФ

      49645-12 до 10.04.2027

    • Производитель

      ПрофКИП

    Назначение осциллографа универсального ПрофКиП С1-151М:

    Осциллограф универсальный ПрофКиП С1-151М предназначен для исследования электрических сигналов путем визуального наблюдения их формы и измерения амплитудно-временных параметров сигнала по калиброванной шкале ЭЛТ. Осциллограф универсальный ПрофКиП С1-151М применяются при регулировке, ремонте и обслуживании РЭА в лабораторных, цеховых и полевых условиях эксплуатации. Может быть использован для контроля электрических параметров в промышленных и научных исследовательских лабораториях, ремонтных мастерских, учебных заведениях, в радиолюбительской практике.

    Особенности осциллографа универсального ПрофКиП С1-151М:

    • Количество каналов: 2;
    • Полоса пропускания: 0 МГц … 40 МГц;
    • ЭЛТ: 6 дюймов (8 х 10 дел, 1 дел = 1 см);
    • Технология поверхностного монтажа;
    • ТВ-синхронизация;
    • ALT функция запуска;
    • Выходной сигнал: ось Z, канал 1 (CH1);
    • Масштабирование развертки: х 10.

  • Технические характеристики осциллографа универсального ПрофКиП С1-151М:

    Параметр Значение
    Электронно-лучевая трубка (ЭЛТ)
    Тип Прямоугольный, 6 дюймов
    Экспозиционная площадь 8 х 10 дел (1 дел = 1 см)
    Ускоряющее напряжение 12 кВ
    Интенсивность и фокусировка Непрерывно регулируемые на передней панели
    Ротация луча Регулируется на передней панели
    Канал вертикального отклонения
    Чувствительность 1 мВ /дел … 5 В /дел ±3% (12 диапазонов, шаг 1-2-5)
    Регулировка коэффициента ≥ 2.5:1
    Полоса пропускания (-3 дБ) х1 0 МГц … 40 МГц (открытый вход);
    10 Гц … 40 МГц (закрытый вход)
    Время нарастания ≤ 9.5 нс
    Входной импеданс ~ 1 МОм ±3% /25 пФ ±5 пФ
    Вход усилителя Открытый (DC), закрытый (АС), заземленный (GND)
    Максимальное входное напряжение 400 В при 1 кГц
    Режим работы Канал 1 (CH1), канал 2 (CH2), оба канала (DUAL) (попеременно (ALT) /поочередно (CHOP)), сумма каналов (ADD), разность каналов (CH2 INV)
    Канал горизонтального отклонения
    Коэффициент развертки 0.1 мкс /дел … 0.1 с /дел
    Точность ±3%;
    ±5% при масштабировании
    Регулировка коэффициента ≥ 2.5:1
    Масштабирование развертки х 10
    Максимальный коэффициент развертки 10 нс /дел
    Синхронизация
    Режим Автоматический (AUTO), ждущий (NORM), ТВ-строки (TV-H), ТВ-кадры (TV-V)
    Источник синхронизации Канал 1 (CH1), канал 2 (CH2), сложение каналов синхронизации (ALT), сеть (LINE), внешний (EXT)
    Полярность синхронизации «+» или «-»
    Чувствительность (20 Гц … 2 МГц) 0.5 дел (CH1, CH2);
    2.0 дел (ALT);
    0.2 мВ (EXT);
    ТВ-синхроимпульс > 1 дел при 1 В (EXT)
    Чувствительность (2 МГц … 20 МГц) 1.5 дел (CH1, CH2);
    3.0 дел (ALT);
    0.8 дел (EXT);
    ТВ-синхроимпульс > 1 дел при 1 В (EXT)
    Чувствительность (20 МГц … 40 МГц) 2.0 дел (CH1, CH2);
    3.0 дел (ALT);
    0.8 дел (EXT);
    ТВ-синхроимпульс > 1 дел при 1 В (EXT)
    Внешний вход синхронизации
    Входной импеданс 1 МОм ±3% /25 пФ ±5 пФ
    Максимальное входное напряжение 300 В при 1 кГц
    Режим X-Y
    Чувствительность 5 мВ /дел … 5 В /дел ±5% (12 диапазонов, шаг 1-2-5)
    Частотный диапазон X-входа 500 кГц
    Сдвиг фазы ≤3° (50 кГц)
    Ось Z
    Чувствительность 5 Впик-пик
    Полярность Отрицательная
    Входной импеданс 47 кОм
    Используемый частотный диапазон ~ 2 МГц
    Максимальное входное напряжение 30 В при 1 кГц
    Калибратор
    Форма сигнала Положительный меандр
    Частота 1 кГц
    Выходное напряжение 2 Впик-пик ±2%
    Общие характеристики
    Питание 110 … 127 В ±10%, 220 В … 240 В ±10% /50 Гц ±2Гц, 60 Гц ±2 Гц
    Габаритные размеры 316 х 132 х 410 мм
    Вес 7.8 кг

  • Комплект поставки ПрофКиП С1-151М

    № Наименование Количество
    1 Осциллограф универсальный ПрофКиП С1-151М 1
    2 Делитель 2
    3 Кабель питания 1
    4 Руководство по эксплуатации 1
