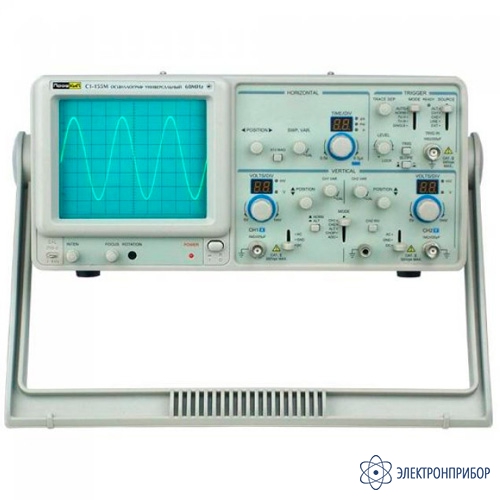

ПрофКиП С1-155М — осциллограф универсальный
Код товара: 62854-
-
Гарантия
1 год
-
Межповерочный интервал
1 год
-
Госреестр СИ РФ
49645-12 до 10.04.2027
-
Производитель
Сертификаты
Назначение осциллографа универсального ПрофКиП С1-155М:
Осциллограф универсальный ПрофКиП С1-155М предназначен для исследования электрических сигналов путем визуального наблюдения их формы и измерения амплитудно-временных параметров сигнала по калиброванной шкале ЭЛТ. Осциллограф универсальный ПрофКиП С1-155М применяются при регулировке, ремонте и обслуживании РЭА в лабораторных, цеховых и полевых условиях эксплуатации. Может быть использован для контроля электрических параметров в промышленных и научных исследовательских лабораториях, ремонтных мастерских, учебных заведениях, в радиолюбительской практике. Осциллограф универсальный ПрофКиП С1-155М имеет встроенный частотомер, позволяющий измерять частоту входящих сигналов с регистрацией на шестизначном электронном табло.
Особенности осциллографа универсального ПрофКиП С1-155М:
- Количество каналов: 2;
- Полоса пропускания: 0 МГц … 60 МГц;
- ЭЛТ: 6 дюймов (8 х 10 дел);
- Технология поверхностного монтажа;
- ТВ-синхронизация;
- ALT функция запуска;
- Выходной сигнал: ось Z, канал 1 (CH1);
- Масштабирование развертки: х 10.
-
-
Технические характеристики осциллографа универсального ПрофКиП С1-155М:
Параметр Значение Электронно-лучевая трубка (ЭЛТ) Тип Прямоугольный, 6 дюймов Экспозиционная площадь 8 х 10 дел (1 дел = 1 см) Ускоряющее напряжение 12 кВ Интенсивность и фокусировка Непрерывно регулируемые на передней панели Ротация луча регулируется на передней панели Канал вертикального отклонения Чувствительность 1 мВ /дел … 5 В /дел ±3% (12 диапазонов, шаг 1-2-5) Регулировка коэффициента ≥ 2.5:1 Полоса пропускания (-3 дБ) х1 0 МГц … 60 МГц (открытый вход);
10 Гц … 60 МГц (закрытый вход)Время нарастания ≤5.83 нс Входной импеданс ~ 1 МОм ±3% /25 пФ ±5 пФ Вход усилителя Открытый (DC), закрытый (АС), заземленный (GND) Максимальное входное напряжение 400 В при 1 кГц Режим работы Канал 1 (CH1), канал 2 (CH2), оба канала (DUAL) (попеременно (ALT) /поочередно (CHOP)), сумма каналов (ADD), разность каналов (CH2 INV) Канал горизонтального отклонения Коэффициент развертки 0.1 мкс /дел … 0.1 с /дел Точность ±3%;
±5% при масштабированииРегулировка коэффициента ≥ 2.5:1 Масштабирование развертки х 10 Максимальный коэффициент развертки 10 нс /дел Синхронизация Режим Автоматический (AUTO), ждущий (NORM), ТВ-строки (TV-H), ТВ-кадры (TV-V) Источник синхронизации Канал 1 (CH1), канал 2 (CH2), сложение каналов синхронизации (ALT), сеть (LINE), внешний (EXT) Полярность синхронизации «+» или «-» Чувствительность (20 Гц … 2 МГц) 0.5 дел (CH1, CH2);
2.0 дел (ALT);
0.2 дел (EXT);
ТВ-синхроимпульс > 1 дел при 1 В (EXT)Чувствительность (2 МГц … 20 МГц) 1.5 дел (CH1, CH2);
3.0 дел (ALT);
0.8 дел (EXT);
ТВ-синхронизация > 1дел или 1 В (EXT)Чувствительность (20 МГц … 60 МГц) 2.0 дел (CH1, CH2);
3.0 дел (ALT);
0.8 дел (EXT);
ТВ-синхроимпульс > 1 дел при 1 В (EXT)Внешний вход синхронизации Входной импеданс 1 МОм ±3% /25 пФ ±5 пФ Максимальное входное напряжение 300 В при 1 кГц Режим X-Y Чувствительность 5 мВ /дел … 5 В /дел ±5% (12 диапазонов, шаг 1-2-5) Частотный диапазон X-входа 500 кГц Сдвиг фазы ≤3° (50 кГц) Ось Z Чувствительность 5 Впик-пик Полярность Отрицательная Входной импеданс 47 кОм Используемый частотный диапазон ~ 2 МГц Максимальное входное напряжение 30 В при 1 кГц Калибратор Форма сигнала Положительный меандр Частота 1 кГц Выходное напряжение 2 Впик-пик ±2% Общие характеристики Питание 110 … 127 В ±10%, 220 В … 240 В ±10% /50 Гц ±2Гц, 60 Гц ±2 Гц Габаритные размеры 316 х 132 х 410 мм Вес 7.8 кг -
Комплект поставки ПрофКиП С1-155М
№ Наименование Количество 1 Осциллограф универсальный ПрофКиП С1-155М 1 2 Делитель 2 3 Кабель питания 1 4 Руководство по эксплуатации 1 -
