Осциллографы лабораторные

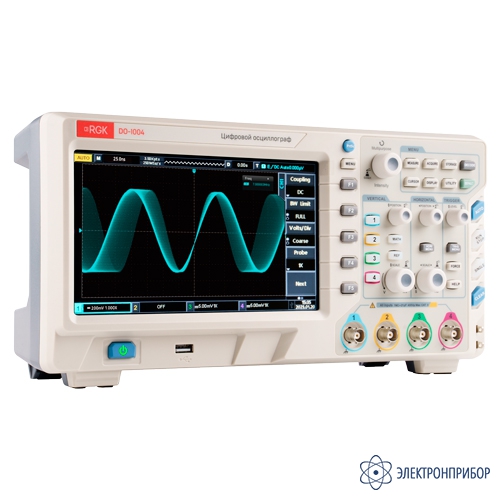

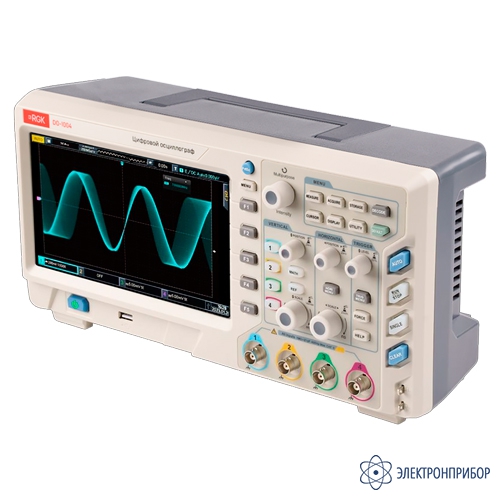

RGK DO-1004 — цифровой осциллограф

Код товара: 73250
  • 4-6 дней

    • Гарантия

      1 год

    • Производитель

      RGK, Китай

    • Артикул

      754590

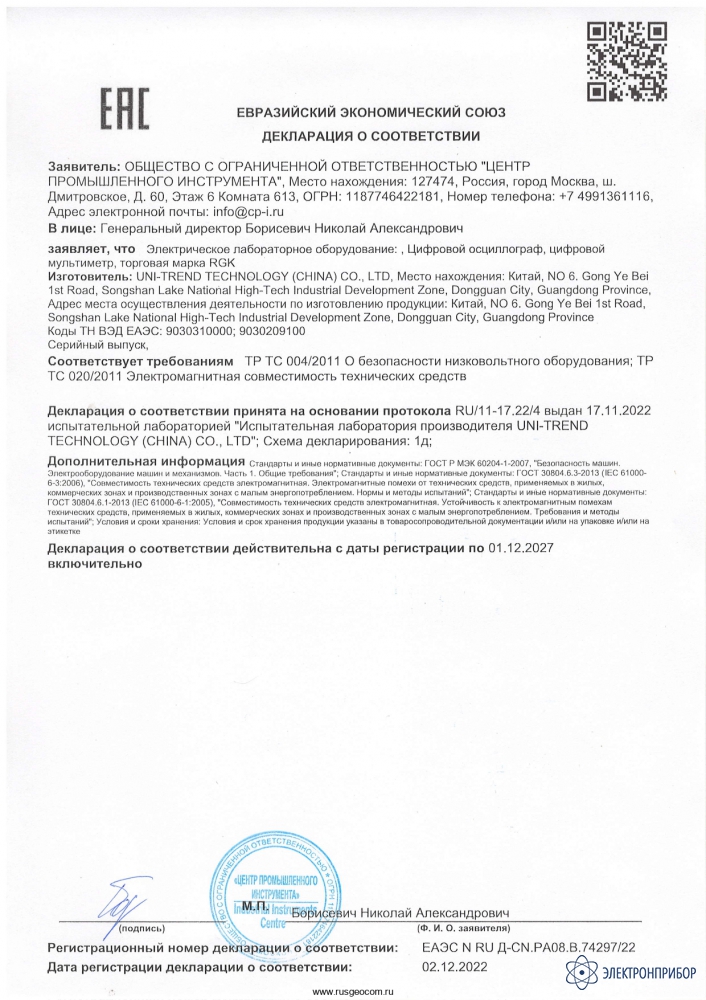

    Сертификаты

    Назначение цифрового осциллографа RGK DO-1004:

    Цифровой осциллограф RGK DO-1004 предназначен для измерения и исследования параметров сигналов в полосе частот от 0 до 100 МГц. Это 4-канальный цифровой осциллограф, который ориентирован на применение в лабораториях, сервисных центрах и образовательных учреждениях. Модель обладает максимальной частотой дискретизации 1 ГГц, а ширина полосы пропускания составляет 100 МГц.

    Описание цифрового осциллографа RGK DO-1004:

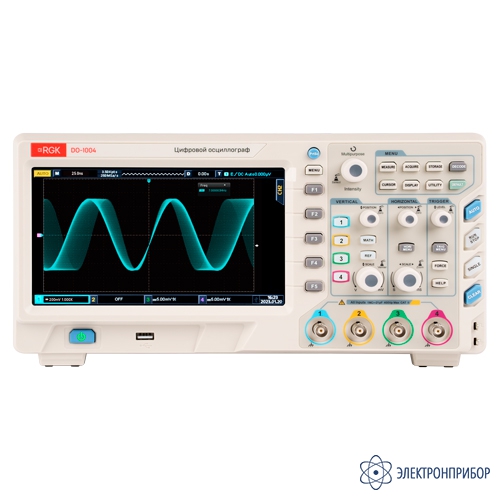

    Цифровой осциллограф RGK DO-1004 это многофункциональный, высокопроизводительный осциллограф, с отличными техническими характеристиками, идеальным сочетанием многофункциональных функций, которые могут помочь пользователям быстро решить все поставленные задачи. Осциллограф оснащен передней панелью, обеспечивающей наглядный доступ ко всем функциям и простое выполнение различных операций. Регуляторы развертки и положения осциллограмм каждого канала реализуют наглядные операции, привычные для пользователей традиционных осциллографов. За счет этого пользователи могут приступать к работе, не затрачивая длительного времени на изучение и освоение. Для ускорения настройки и упрощения процедуры измерений можно воспользоваться кнопкой AUTO, и осциллограф настроит оптимизированное изображение осциллограммы.

    Помимо удобства в работе, осциллограф RGK DO-1004 обладает высокими техническими характеристиками и оснащен эффективными функциями, позволяющими ускорить выполнение измерительных задач. Обеспечивая высокую частоту дискретизации в реальном времени и в эквивалентном режиме, этот осциллограф позволяет наблюдать более высокочастотные и быстро изменяющиеся сигналы. Яркий жидкокристаллический дисплей и математические функции позволяют быстро и четко наблюдать, и анализировать сигнал.

    Особенности цифрового осциллографа RGK DO-1004:

    • полоса пропускания 100 МГц, 4 канала;
    • частота дискретизации в реальном времени до 1 Гбит/с позволяет наблюдать более быстрые сигналы;
    • максимальная глубина запоминания составляет 56 Мбит/с, что позволяет осциллографам поддерживать высокую частоту дискретизации в более широком временном интервале, принимая во внимание структуру и детали формы сигнала;
    • скорость захвата формы сигнала до 80 000 мбит/с;
    • непрерывная аппаратная запись формы сигнала в режиме реального времени и анализ формы сигнала поддерживают запись формы сигнала до 65 000 формы сигналов;
    • декодирование общих протоколов: RS232, I2C, SPI;
    • 8-дюймовый (800х480) TFT LCD, сверхширокоэкранный, яркий цветной, четкий дисплей;
    • множество функций триггера, включая множество расширенных опций триггера;

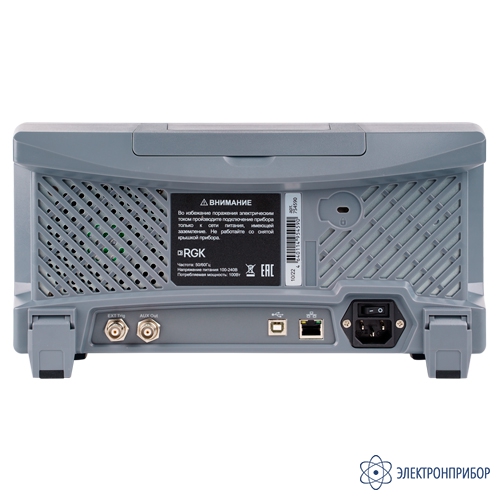

    • стандартный интерфейс конфигурации: USB-хост, USB-устройство, локальная сеть и AUX;
    • автоматическое измерение 34 параметров формы сигнала;
    • поддерживает USB-устройства, а также удаленное управление с ПК.

  • Технические характеристики цифрового осциллографа RGK DO-1004:

    Параметр Значение
    Тип осциллографа цифровой
    Вертикальная система
    Количество каналов 4
    Полоса пропускания 100 МГц
    Время нарастания фронта импульса ≤3,5 нс
    Разрядность аналого-цифрового преобразователя 8 бит
    Диапазон коэффициента вертикальной развертки от 1 мВ/дел до 20 В/дел
    Отключаемое ограничение полосы пропускания аналогового сигнала 20 МГц
    Горизонтальная система
    Максимальная частота дискретизации 1 Гвыб/с
    Диапазон временной развертки от 5 нс/дел до 50 с/дел
    Глубина памяти 56 Мб
    Математические операции
    Операции над осциллограммами ＋, －, ×, ÷, FFT (БПФ)
    Оконные функции для БПФ Хэннинга, Блэкмана, Хэмминга, прямоугольное
    Цифровой фильтр высокочастотный, низкочастотный, подавление полосы
    Общие характеристики
    ЖК-дисплей 8 дюймов
    Разрешение дисплея 800х480 пикселей
    Напряжение питания ~100-240 В
    Габаритные размеры 116 х 336 х 174 мм
    Масса 3,5 кг

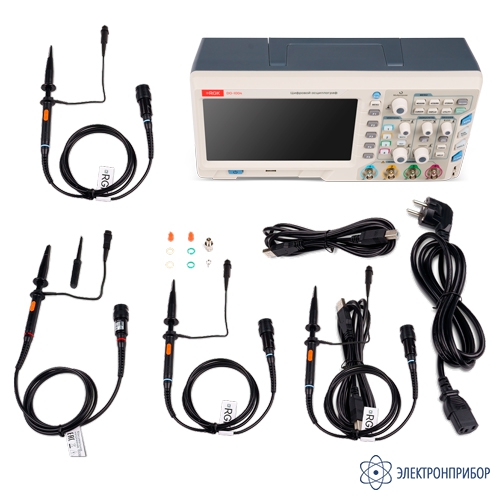

  • Комплект поставки RGK DO-1004

    № Наименование Количество
    1 Цифровой осциллограф RGK DO-1004 1
    2 Кабель питания 1

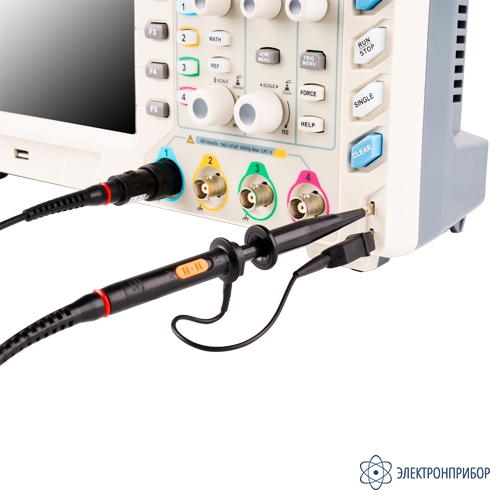

    3 Пассивный пробник 4
    4 USB-кабель 1
