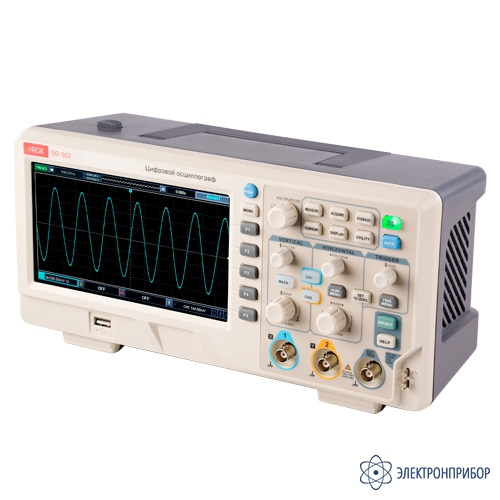

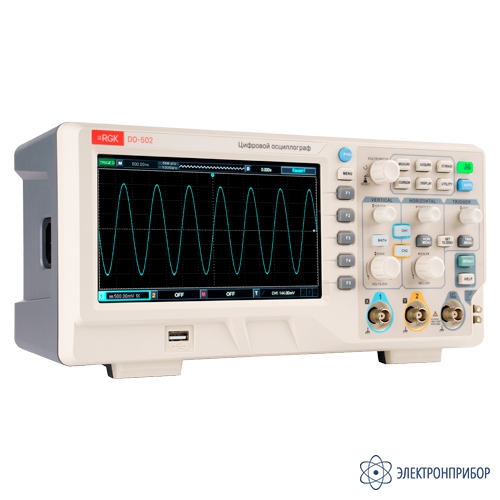

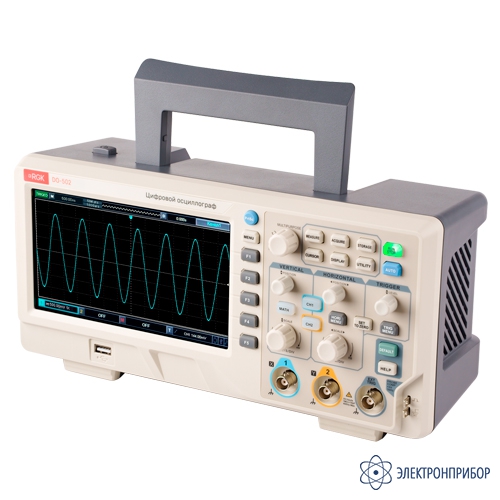

RGK DO-502 — цифровой осциллограф
Код товара: 73249-
-
Гарантия
1 год
-
Производитель
-
Артикул
754583
Сертификаты
Назначение цифрового осциллографа RGK DO-502:
Цифровой осциллограф RGK DO-502 предназначен для измерения и исследования параметров сигналов в полосе частот от 0 до 50 МГц. Это 2-канальный цифровой осциллограф, который ориентирован на применение в лабораториях, сервисных центрах и образовательных учреждениях. Модель обладает максимальной частотой дискретизации 500 МГц, а ширина полосы пропускания составляет 50 МГц. RGK DO-502 имеет инструменты для тщательного анализа данных.
Описание цифрового осциллографа RGK DO-502:

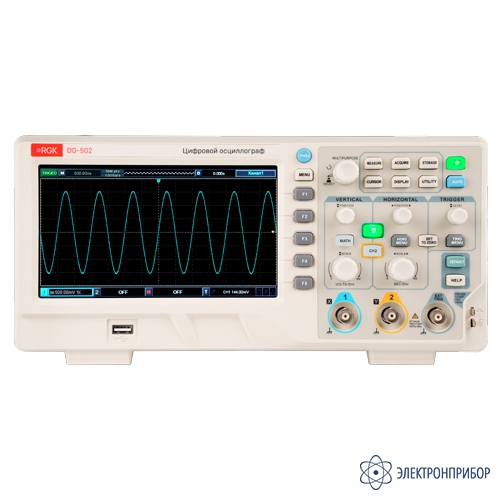

Цифровой осциллограф RGK DO-502 оснащен передней панелью, обеспечивающей наглядный доступ ко всем функциям и простое выполнение различных операций. Регуляторы развертки и положения осциллограмм каждого канала реализуют наглядные операции, привычные для пользователей традиционных осциллографов. За счет этого пользователи могут приступать к работе, не затрачивая длительного времени на изучение и освоение.
Для ускорения настройки и упрощения процедуры измерений можно воспользоваться кнопкой AUTO, и осциллограф настроит оптимизированное изображение осциллограммы.
Помимо удобства в работе, осциллограф RGK DO-502 обладает высокими техническими характеристиками и оснащен эффективными функциями, позволяющими ускорить выполнение измерительных задач. Обеспечивая высокую частоту дискретизации в реальном времени и в эквивалентном режиме, этот осциллограф позволяет наблюдать более высокочастотные и быстро изменяющиеся сигналы. Яркий жидкокристаллический дисплей и математические функции позволяют быстро и четко наблюдать, и анализировать сигнал.
Особенности цифрового осциллографа RGK DO-502:
- два аналоговых канала;
- жидкокристаллический TFT-дисплей с высоким разрешением 800х480 пикселей;
- поддержка запоминающих устройств типа USB Plug and Play и возможность обмена данных с компьютером по интерфейсу USB;
- автоматическая настройка отображения осциллограмм и состояния осциллографа;
- функция сохранения и воспроизведения осциллограмм;
- функция расширения окна и высокоточный анализ параметров и особенностей осциллограмм;
- автоматическое измерение 34 параметров сигнала;
- функция измерения и автоматического отслеживания;
- встроенная функция быстрого преобразования Фурье (FFT);
- математические операции над осциллограммами (включая сложение, вычитание, умножение и деление);
- запуск по фронту, по синхроимпульсу видеосигнала, по наклону фронта, по длительности импульса, поочередный запуск и другие функции;
- многоязычное меню с возможностью выбора языка, включая русский;
- справочная информация на нескольких языках.
-
-
Технические характеристики цифрового осциллографа RGK DO-502:
Параметр Значение Тип осциллографа цифровой Вертикальная система Количество каналов 2 Полоса пропускания 50 МГц Время нарастания фронта импульса ≤7 нс Разрядность аналого-цифрового преобразователя 8 бит Диапазон коэффициента вертикальной развертки от 1 мВ/дел до 20 В/дел Отключаемое ограничение полосы пропускания аналогового сигнала 20 МГц Горизонтальная система Максимальная частота дискретизации 500 Мвыб/с Диапазон временной развертки от 2 нс/дел до 50 с/дел Глубина памяти 1 канал – 64 кб, 2 канала – 32 кб Математические операции Операции над осциллограммами ＋, －, ×, ÷, FFT (БПФ) Оконные функции для БПФ Хэннинга, Блэкмана, Хэмминга, прямоугольное Цифровой фильтр высокочастотный, низкочастотный, подавление полосы Общие характеристики ЖК-дисплей 7 дюймов Разрешение дисплея 800х480 пикселей Напряжение питания ~100-240 В Габаритные размеры 152 х 311 х 137 мм Масса 2 кг -

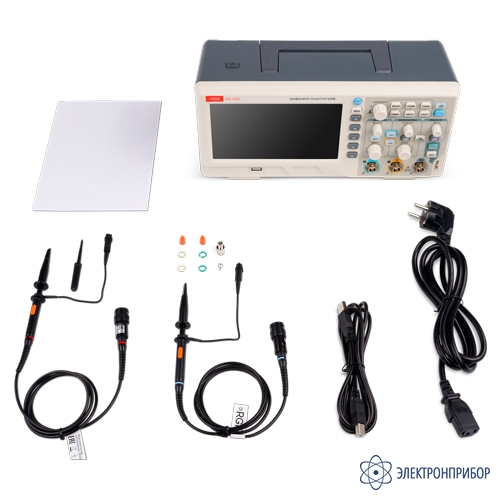

Комплект поставки RGK DO-502
№ Наименование Количество 1 Цифровой осциллограф RGK DO-502 1 2 Кабель питания 1 3 Пассивный пробник 2 4 USB-кабель 1 -
