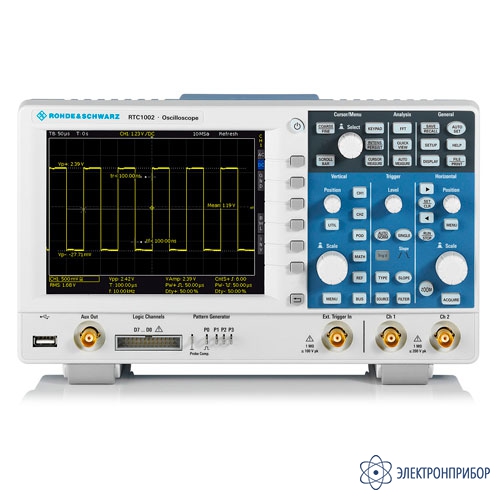

RTC1002 — осциллограф двухканальный
Код товара: 48145-
-
Гарантия
3 года
-
Межповерочный интервал
1 год
-
Госреестр СИ РФ
70400-18 до 19.02.2028
-
Производитель
Сертификаты
Описание осциллографа RTC1002:
Высокая чувствительность, многофункциональность и отличная цена – это то, чем отличается осциллограф RTC1000.
Большой набор функций осциллографа адресован самой широкой группе пользователей – от разработчиков электроники до инженеров по ремонту и обслуживанию и преподавателей. Современная высокопроизводительная техника в чрезвычайно тихом конструктивном исполнении отвечает высоким требованиям сегодняшних клиентов. Осциллографы данной серии включают широкий спектр опций модернизации, обеспечивая настоящую защиту инвестиций на будущее.
Осциллограф RTC1000 представляет собой прибор "X-в-одном", объединяя в одном устройстве функции осциллографа, логического анализатора, анализатора протоколов, анализатора спектра, генератора цифровых последовательностей, функционального генератора, цифрового вольтметра и тестера компонентов.
Особенности осциллографа RTC1002:
Высококлассное аппаратное обеспечение захвата данных для получения точных результатов измерений:
- Частота дискретизации до 2 млрд отсчетов/с;
- Глубина памяти до 2 млн отсчетов;
- Измерение с низким уровнем шума благодаря самым современным АЦП.
Универсальные измерительные функции и быстрое получение результатов:
- Широкий выбор автоматических функций измерения;
- Функция QuickView: основные результаты одним нажатием кнопки;
- Тестирование по маске: простое создание новой маски несколькими нажатиями клавиш;
- БПФ: простой способ анализа спектра сигналов.
Осциллограф 10-в-1:
- Осциллограф;
- Логический анализатор;
- Анализатор протоколов;
- Генератор сигналов и цифровых последовательностей;
- Цифровой вольтметр;
- Тестер компонентов;
- Режим частотного анализа;
- Испытание на соответствие маске.
Перспективность и масштабируемость:
- Бесплатные обновления встроенного ПО;
- Модернизация полосы пропускания по необходимости;
- Опции анализа последовательных шин через программные ключи.
Два дисплея вместо одного:
- 20 вертикальных делений с использованием виртуального экрана для непосредственного отображения до 13 сигналов;
- Минимизируемые программные меню для увеличения горизонтальной области просмотра осциллограмм.
Встроенный логический анализатор (MSO):
- 8 дополнительных цифровых каналов;
- Синхронный и коррелированный по времени анализ аналоговых и цифровых компонентов электронных систем;
- Возможность полной модернизации.
Стандартные интерфейсы LAN и USB:
- Беспроблемная интеграция посредством MTP;
- Удаленный дисплей через локальную сеть.
Отличные характеристики:
- Стандартная функция тестера компонентов;
- Время загрузки 7 секунд.
Частотный БПФ анализ:
- Стандартная функция, 128 тыс. точек.
Функция QuickView: результаты одним нажатием кнопки:
- Графическое отображение ключевых результатов измерения для активного сигнала.
Функция автонастройки:
- Автоматический выбор настроек по вертикали, по горизонтали и запуска для оптимального просмотра активных сигналов.
Документирование результатов нажатием одной кнопки.
Встроенный генератор сигналов и цифровых последовательностей (до 50 Мбит/с):
- Вывод синусоидального, прямоугольного/ импульсного, пилообразного и шумового сигналов;
- Вывод 4-битных цифровых последовательностей.
Осциллограф 10-в-1:
Осциллограф
Обеспечивая частоту дискретизации до 2 млрд отсчетов/с и обладая глубиной памяти до 2 млн отсчетов, осциллограф RTC1000 превосходит любые другие приборы своего класса. Частота обновления данных, превышающая 10 000 осциллограмм/с, говорит о высокой чувствительности прибора, который гарантированно захватывает любые сбои сигнала. Измерительные функции прибора обеспечивают получение быстрых результатов (функция QuickView), тестирование на соответствие маске, вычисление БПФ, измерения с использованием математических и курсорных функций, а также проведение автоматических измерений (в том числе статистических).
Логический анализатор
Опция RTC-B1 превращает любую модель прибора RTC1000 в интуитивно-управляемый осциллограф смешанных сигналов (MSO) с 8 дополнительными цифровыми каналами. Осциллограф захватывает и анализирует сигналы с аналоговых и цифровых компонентов электронных систем – синхронно и с временной корреляцией между каналами. Например, с помощью курсорных измерений можно легко определить время задержки между входом и выходом АЦП.
Анализатор протоколов
Такие протоколы как I 2 C, SPI и CAN/LIN часто используются для передачи управляющих сообщений между интегральными схемами. Для осциллографов RTC1000 имеются универ- сальные опции, обеспечивающие синхронизацию и декодирование для конкретных протоколов последовательных интерфейсов. Имеется возможность селективного захвата данных и анализа соответствующих событий и данных. Благодаря аппаратной реализации обеспечивается плавная работа и высокая частота обновления даже для длительных выборок. Это дает преимущество, например, при захвате многопакетных сигналов последовательных шин.
Генератор сигналов и цифровых последовательностей
Встроенный генератор сигналов и цифровых последовательностей RTC-B6 со скоростью формирования до 50 Мбит/с будет полезен для целей обучения и внедрения опытных образцов оборудования. Помимо стандартных форм: синусоидальных, прямоугольных, импульсных, треугольных, пилообразных, он позволяет выводить 4-битовые цифровые последовательности, включая произвольные. Цифровые последовательности можно импортировать или создать самому непосредственно на осциллографе. Перед воспроизведением сигналов их можно предварительно просмотреть, быстро проверив их правильность. Доступны предварительно заданные цифровые последовательности, например, для сигналов шин I 2 C, SPI, UART и CAN/LIN.
Цифровой вольтметр
Для проведения одновременных измерений осциллограф RTC1000 оснащен трехразрядным цифровым вольтметром (ЦВМ) и шестиразрядным частотомером по каждому каналу. В поддерживаемые функции измерений входят измерение значений постоянного напряжения, среднеквадратического значения (СКЗ) суммы переменного и постоянного напряжений, а также СКЗ пере менного напряжения.
Тестер компонентов
Пользователям также будет полезен встроенный тестер компонентов. Для поддержки потенциально трудозатратного поиска неисправных компонентов доступны частоты измерений 50 Гц и 200 Гц. И поскольку изображение может рассказать больше, чем тысяча слов – а точнее, тысяча значений – можно будет сразу увидеть результат анализа ошибок.
Режим частотного анализа
Трудные для обнаружения сбои часто являются результатом взаимодействия между временными и частотными сигналами. Функция БПФ прибора RTC1000 активируется одним нажатием кнопки и вводом значений центральной частоты и полосы обзора. За счет высокой производительности функции БПФ в осциллографах RTC1000 могут анализироваться сигналы размером до 128 тыс. точек. К другим практичным инструментам относятся курсорные измерения и функция автоматической настройки измерения в частотной области.
Испытание на соответствие маске
Испытания на соответствие маске обеспечивают быстрое выявление нахождения конкретного сигнала в пределах установленных границ допуска. Маски служат для оценки качества и стабильности испытуемого устройства на основе статистического анализа соответствия или несоответствия маске. В результате обеспечивается быстрое обнаружение аномалий сигнала и неожиданных результатов. При нарушении маски измерение останавливается. Каждое нарушение генерирует импульс, который выводится на выходной разъем AUX-OUT прибора RTC1000. Этот выходной сигнал может использоваться для запуска различных действий в измерительной установке.
-
-
Технические характеристики осциллографа RTC1002:
Параметр Значение RTC1002 RTC1002+B220 RTC1002+B221 RTC1002+B222 RTC1002+B223 Система вертикального отклонения Количество каналов 2 Полоса пропускания (–3 дБ) 50 МГц 70 МГц 100 МГц 200 МГц 300 МГц Время нарастания (расчетное) 7 нс 5 нс 3,5 нс 1,75 нс 1,15 нс Входной импеданс 1 МОм ± 2 % и 14 пФ ± 2 пФ Чувствительность по входу при максимальной полосе пропускания во всех диапазонах от 1 мВ/дел до 10 В/дел Точность усиления по постоянному напряжению смещение и позиция = 0, максимальное изменение рабочей температуры ±5 °C после саморегулировки входная чувствительность во всех диапазонах 3 % Система сбора данных Максимальная частота дискретизации (в реальном масштабе времени) 1 млрд отсчетов/с, 2 млрд отсчетов/с (в режиме чередования) Память для собранных данных 1 млн отсчетов, 2 млн отсчетов (в режиме чередования) Система горизонтального отклонения Диапазон временной развертки от 1 нс/дел до 100 с/дел Система синхронизации (запуска) Типы запуска базовая модель: по фронту, по длительности, по видеосигналу (PAL, SECAM, PAL-M, SDTV, HDTV), по шаблону, по таймауту опция: I2C, SPI, UART/RS-232/RS-422/RS-485, CAN/LIN Функции анализа и измерений Функция быстрого вывода QuickView размах напряжения, положит./отриц. пик, время нарастания/спада, среднее значение, среднеквадратическое значение, период, частота
(при нажатии кнопки доступные измеренные величины выводятся непосредственно на экран и непрерывно обновляются)Автоматизированные измерения длительность пакета, количество положительных/отрицательных импульсов, количество спадающих/нарастающих фронтов, среднее значение, СКЗ периода, СКЗ, средний период, пик±, частота, период, амплитуда, уровень основания, положит./отриц. выброс, длительность импульса, коэффициент заполнения±, время нарастания/ спада, задержка, фаза Математические операции с сигналом сложение, вычитание, умножение, деление, БПФ Опция MSO Цифровые каналы 8 (1 логический пробник) Частота дискретизации 1 млрд отсчетов/с Память для собранных данных 1 млн отсчетов Опция генератора сигналов Разрешающая способность, частота дискретизации 8 бит, 978 тыс. отсчетов/с Амплитуда (высокоимпедансное состояние; 50 Ом) от 60 мВ до 6 В (Вразмах); от 30 мВ до 3 В (Вразмах) Смещение пост. составл. синусоидальный от 0,1 Гц до 50 кГц импульсный/прямоугольный и пилообразный/треугольный от 0,1 Гц до 10 кГц Опция 4-разрядного генератора цифровых последовательностей (шаблонов) Программируемый шаблон интервал дискретизации от 20 нс до 42 с, выше/ниже объем памяти 2048 отсчетов 4-разрядный счетчик частота от 100 мГц до 50 МГц Меандр частота от 1 мГц до 500 кГц Цифровой вольтметр Измерения (постоянное напряжение, СКЗ переменного и постоянного напряжения, СКЗ переменного напряжения) до 3 разрядов Частотомер Разрешение 6-разрядный дисплей Общие данные Экран 6,5", цветной VGA дисплей (640 × 480 пикселей) Интерфейсы 1 × USB-хост, дополнительный USB, LAN Акустический шум (максимальный уровень звукового давления на расстоянии 0,3 м) 30,4 дБ(A) Габариты, Ш × В × Г 285 мм × 175 мм × 140 мм Масса 1,7 кг -
Комплект поставки RTC1002
№ Наименование RTC1002 RTC1002+B220 RTC1002+B221 RTC1002+B222 RTC1002+B223 1 Базовая модель RTC1002, полоса пропускания 50 МГц, 2 канала 1 1 1 1 1 2 Расширение полосы пропускания RTC-B220 до 70 МГц - 1 - - - 3 Расширение полосы пропускания RTC-B221 до 100 МГц - - 1 - - 4 Расширение полосы пропускания RTC-B222 до 200 МГц - - - 1 - 5 Расширение полосы пропускания RTC-B223 до 300 МГц - - - - 1 6 Пассивный пробник RT-ZP03 на каждый канал 2 2 2 2 2 7 Генератор сигналов RTC-B6 1 1 1 1 1 8 Кабель питания 1 1 1 1 1 9 Краткое руководство 1 1 1 1 1 10 Инструкции по технике безопасности 1 1 1 1 1 -
