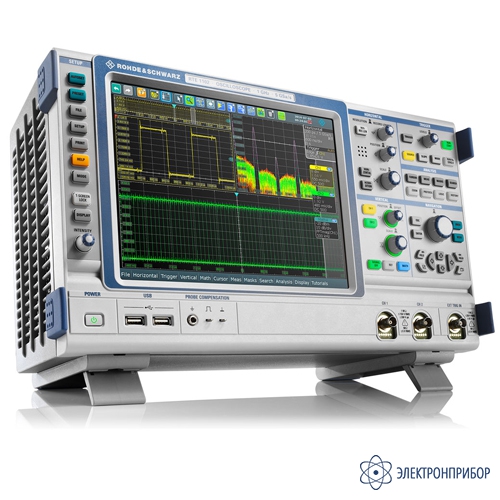

RTE1102 — цифровой осциллограф

Код товара: 52574
  • 57972-20

    • Гарантия

      3 года

    • Межповерочный интервал

      1 год

    • Госреестр СИ РФ

      57972-20 до 24.03.2025

    • Производитель

      ROHDE & SCHWARZ, Германия

    • Артикул

      1326.2000.62

    Описание цифрового осциллографа RTE1102:

    Цифровой осцилограф RTE1102 полностью интегрированное решение для испытаний в различных областях с функциями анализа частоты, логики и последовательных протоколов. RTE1102 позволяет быстро, точно и легко решать повседневные контрольно-измерительные задачи: от разработки интегрированных устройств до анализа устройств силовой электроники и общей отладки.

    Принцип действия цифрового осциллографа RTE1102 основан на высокоскоростном аналогово-цифровом преобразовании входного сигнала в реальном времени, предварительной аппаратной обработке сигнала и записи сигнала в память осциллографа. В результате обработки сигнала, а также в соответствии с настройками осциллографа выделяется часть сигнала, предназначенная для отображения на экране.

    Цифровой осциллограф RTE1102 позволяет проводить автоматические и курсорные измерения амплитудно-временных параметров сигнала, математическую обработку сигналов, статистическую обработку результатов измерений, проверку цифровых сигналов с помощью масок, быстрое преобразование Фурье и измерение параметров сигнала в частотной области с выводом результатов измерений на экран. Осциллографы обеспечивают управление всеми режимами работы и параметрами как вручную, так и дистанционно от внешнего компьютера, автоматическое тестирование и самодиагностику.

    К осциллографу возможно опциональное подключение логического пробника для декодирования сигналов параллельных шин данных. Конструктивно осциллографы Цифровой осциллограф RTE1102 выполнен в виде настольного моноблочного прибора. Для организации связи с внешними устройствами применяются интерфейсы LAN, USB 2.0 и опционально GPIB.

    Особенности цифрового осциллографа RTE1102:

    Уверенность в результатах измерения

    • Точные измерения благодаря очень низкому собственному шуму;
    • Одноядерный АЦП и разрешение по вертикали до 16 бит;
    • Полная полоса измерения даже при чувствительности 500 мкВ/дел;
    • Высокая разрешающая способность по времени и большая глубина памяти;
    • Быстрое обнаружение редко возникающих ошибок сигнала благодаря одному миллиону осцилограмм в секунду;
    • Высокоточный запуск с использованием цифровой системы запуска.

    Расширенные функциональные возможности и оперативное получение результатов

    • Автоматические измерения: 77 доступных функций;
    • QuickMeas: получение ключевых результатов измерения нажатием одной кнопки;
    • Функция архива: возврат к предыдущим результатам измерения;
    • Настройка испытаний по маске за несколько секунд;
    • БПФ: простой способ анализа спектра сигналов;
    • Детальный анализ с помощью поиска и навигации.

    Использование с удовольствием

    • Сенсорный экран высокого разрешения размером 10,4 дюйма;
    • Полностью настраиваемый экран;
    • Быстрый доступ к важным инструментам;
    • Получение подробной информации о сигнале одним касанием;
    • Получение документации нажатием одной кнопки.

    Предназначен для решения задач в различных областях

    • Логический анализ: быстрые и точные испытания интегрированных устройств;
    • Простые запуск и декодирование последовательных протоколов;
    • Анализ параметров электропитания;
    • Анализ ЭМП: испытания во время разработки;
    • Встроенный генератор сигналов произвольной формы.

  • Технические характеристики цифрового осциллографа RTE1104:

    Параметр Значение
    RTE1022 RTE1024 RTE1032 RTE1034 RTE1052 RTE1054 RTE1102 RTE1104 RTE1152 RTE1154 RTE1202 RTE1204
    Система вертикального отклонения
    Количество каналов 2 4 2 4 2 4 2 4 2 4 2 4
    Полоса пропускания (на уровне -3 дБ) при импедансе 50 Ω 200 МГц 350 МГц 500 МГц 1 ГГц 1,5 ГГц 2 ГГц
    Время нарастания переходной характеристики (Расчетное) < 1,75 нс < 1 нс < 700 пс < 350 пс < 233 пс < 175 пс
    Импеданс 50 Ω+/- 1.5 %
    1 MΩ+/- 1 % , 16 пФ+/- 1 пФ (измер)
    Чувствительность на 50 Ω: от 500 мкВ/дел до 1 В/дел
    на 1 МΩ: от 500 мкВ/дел до 10 В/дел
    Разрешение АЦП (ENOB) При синусоидальном сигнале с максимальной амплитудой и частотой –3 dB относительно полосы пропускания: > 7 бит (Расчетное)
    Максимальное входное напряжение на 50 Ω: 5 В (СКЗ), макс. 30 В (пик)
    на 1 М Ω: 150 В (СКЗ), макс. 200 В (пик)
    Система горизонтального отклонения
    Диапазон временной развертки от 50 пс/дел до 5000 с/дел
    Погрешность временной развертки ± 2 чнм
    Задержка между каналами ± 100 нс
    Система запуска
    Типы запуска По фронту, по импульсу, по длительности, по ранту, по окну, по тайм-ауту, по интервалу, по крутизне сигнала, Data2Clock, по шаблону, по состоянию, по заданной последовательности, ТВ/видео, по сигналу последовательной шины (опционально)
    Чувствительность Устанавливается автоматически или вручную в диапазоне от 0 до 5 делений
    Система сбора данных
    Частота дискретизации (в режиме реального времени) максимально 5 Гвыб/с на каждом канале
    Скорость сбора данных (в режиме реального времени) > 1 млн. осциллограмм/с
    Глубина памяти (все каналы/на одном канале), млн. точек
    Стандартно 10/20 10/40 10/20 10/40 10/20 10/40 10/20 10/40 10/20 10/40 10/20 10/40
    c опцией RTE-B101 20/40 20/80 20/40 20/80 20/40 20/80 20/40 20/80 20/40 20/80 20/40 20/80
    c опцией RTE-B102 50/100 50/200 50/100 50/200 50/100 50/200 50/100 50/200 50/100 50/200 50/100 50/200
    Режимы сбора данных Комбинирование режимов с повышением разрешения (интерполяция и эквивалентная временная дискретизация) и децимацией/прореживанием (отсчётный, пиковое детектирование, высокое разрешение и среднеквадратичный)
    Арифметические операции Выключены, огибающая, усреднение
    Функции анализа и измерений
    Автоматизированные измерения 77 функций измерения
    Курсорные измерения Два набора курсоров, каждый из которых содержит по два горизонтальных и вертикальных курсор
    Математические операции с сигналом 4 расчетные осциллограммы;
    математические, логические операции, сравнение, КИХ-фильтр, БПФ
    Общие характеристики
    Дисплей Диагональ 10,4" LC TFT цветной сенсорный экран, разрешение 1024х768
    Интерфейсы LAN 1 Гбит/с, 4 × USB 2.0, GPIB (опционально), DVI для внешнего монитора, внешний запуск, выход сигнала запуска, GPIB (Опционально)
    Габаритные размеры (Ш-В-Г), мм 427 × 249 × 204
    Масса (номинально, без опций) 8,6 кг

  • Комплект поставки RTE1102
