RTE 1202
RTE1202 — цифровой осциллограф
Код товара: 52556-
-
Гарантия
3 года
-
Межповерочный интервал
1 год
-
Госреестр СИ РФ
62941-15 до 02.09.2025
-
Производитель
-
Артикул
1326.2000.82
Описание цифрового осциллографа RTE1202:
Цифровой осцилограф RTE1202 полностью интегрированное решение для испытаний в различных областях с функциями анализа частоты, логики и последовательных протоколов. RTE1202 позволяет быстро, точно и легко решать повседневные контрольно-измерительные задачи: от разработки интегрированных устройств до анализа устройств силовой электроники и общей отладки.
Принцип действия цифрового осциллографа RTE1202 основан на высокоскоростном аналогово-цифровом преобразовании входного сигнала в реальном времени, предварительной аппаратной обработке сигнала и записи сигнала в память осциллографа. В результате обработки сигнала, а также в соответствии с настройками осциллографа выделяется часть сигнала, предназначенная для отображения на экране.
Цифровой осциллограф RTE1202 позволяет проводить автоматические и курсорные измерения амплитудно-временных параметров сигнала, математическую обработку сигналов, статистическую обработку результатов измерений, проверку цифровых сигналов с помощью масок, быстрое преобразование Фурье и измерение параметров сигнала в частотной области с выводом результатов измерений на экран. Осциллографы обеспечивают управление всеми режимами работы и параметрами как вручную, так и дистанционно от внешнего компьютера, автоматическое тестирование и самодиагностику.

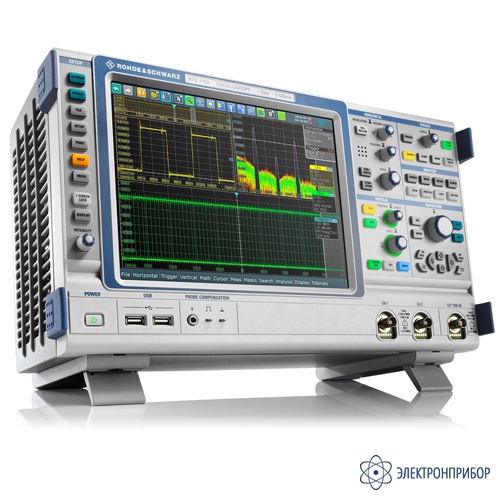

К осциллографу возможно опциональное подключение логического пробника для декодирования сигналов параллельных шин данных. Конструктивно осциллографы Цифровой осциллограф RTE1202 выполнен в виде настольного моноблочного прибора. Для организации связи с внешними устройствами применяются интерфейсы LAN, USB 2.0 и опционально GPIB.
Особенности цифрового осциллографа RTE1202:
Уверенность в результатах измерения
- Точные измерения благодаря очень низкому собственному шуму;

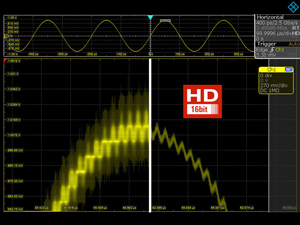

- Одноядерный АЦП и разрешение по вертикали до 16 бит;
- Полная полоса измерения даже при чувствительности 500 мкВ/дел;
- Высокая разрешающая способность по времени и большая глубина памяти;
- Быстрое обнаружение редко возникающих ошибок сигнала благодаря одному миллиону осцилограмм в секунду;
- Высокоточный запуск с использованием цифровой системы запуска.
Расширенные функциональные возможности и оперативное получение результатов

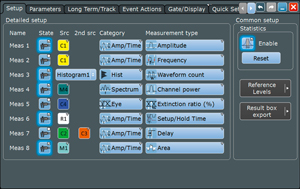

- Автоматические измерения: 77 доступных функций;
- QuickMeas: получение ключевых результатов измерения нажатием одной кнопки;
- Функция архива: возврат к предыдущим результатам измерения;
- Настройка испытаний по маске за несколько секунд;

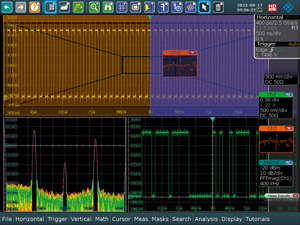

- БПФ: простой способ анализа спектра сигналов;
- Детальный анализ с помощью поиска и навигации.
Использование с удовольствием
- Сенсорный экран высокого разрешения размером 10,4 дюйма;
- Полностью настраиваемый экран;
- Быстрый доступ к важным инструментам;
- Получение подробной информации о сигнале одним касанием;
- Получение документации нажатием одной кнопки.
Предназначен для решения задач в различных областях

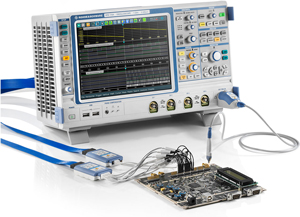

- Логический анализ: быстрые и точные испытания интегрированных устройств;
- Простые запуск и декодирование последовательных протоколов;
- Анализ параметров электропитания;
- Анализ ЭМП: испытания во время разработки;
- Встроенный генератор сигналов произвольной формы.
-
-
Технические характеристики цифрового осциллографа RTE1202:
Параметр Значение RTE1022 RTE1024 RTE1032 RTE1034 RTE1052 RTE1054 RTE1102 RTE1104 RTE1152 RTE1154 RTE1202 RTE1204 Система вертикального отклонения Количество каналов 2 4 2 4 2 4 2 4 2 4 2 4 Полоса пропускания (на уровне -3 дБ) при импедансе 50 Ω 200 МГц 350 МГц 500 МГц 1 ГГц 1,5 ГГц 2 ГГц Время нарастания переходной характеристики (Расчетное) < 1,75 нс < 1 нс < 700 пс < 350 пс < 233 пс < 175 пс Импеданс 50 Ω+/- 1.5 %
1 MΩ+/- 1 % , 16 пФ+/- 1 пФ (измер)Чувствительность на 50 Ω: от 500 мкВ/дел до 1 В/дел
на 1 МΩ: от 500 мкВ/дел до 10 В/делРазрешение АЦП (ENOB) При синусоидальном сигнале с максимальной амплитудой и частотой –3 dB относительно полосы пропускания: > 7 бит (Расчетное) Максимальное входное напряжение на 50 Ω: 5 В (СКЗ), макс. 30 В (пик)
на 1 М Ω: 150 В (СКЗ), макс. 200 В (пик)Система горизонтального отклонения Диапазон временной развертки от 50 пс/дел до 5000 с/дел Погрешность временной развертки ± 2 чнм Задержка между каналами ± 100 нс Система запуска Типы запуска По фронту, по импульсу, по длительности, по ранту, по окну, по тайм-ауту, по интервалу, по крутизне сигнала, Data2Clock, по шаблону, по состоянию, по заданной последовательности, ТВ/видео, по сигналу последовательной шины (опционально) Чувствительность Устанавливается автоматически или вручную в диапазоне от 0 до 5 делений Система сбора данных Частота дискретизации (в режиме реального времени) максимально 5 Гвыб/с на каждом канале Скорость сбора данных (в режиме реального времени) > 1 млн. осциллограмм/с Глубина памяти (все каналы/на одном канале), млн. точек Стандартно 10/20 10/40 10/20 10/40 10/20 10/40 10/20 10/40 10/20 10/40 10/20 10/40 c опцией RTE-B101 20/40 20/80 20/40 20/80 20/40 20/80 20/40 20/80 20/40 20/80 20/40 20/80 c опцией RTE-B102 50/100 50/200 50/100 50/200 50/100 50/200 50/100 50/200 50/100 50/200 50/100 50/200 Режимы сбора данных Комбинирование режимов с повышением разрешения (интерполяция и эквивалентная временная дискретизация) и децимацией/прореживанием (отсчётный, пиковое детектирование, высокое разрешение и среднеквадратичный) Арифметические операции Выключены, огибающая, усреднение Функции анализа и измерений Автоматизированные измерения 77 функций измерения Курсорные измерения Два набора курсоров, каждый из которых содержит по два горизонтальных и вертикальных курсор Математические операции с сигналом 4 расчетные осциллограммы;
математические, логические операции, сравнение, КИХ-фильтр, БПФОбщие характеристики Дисплей Диагональ 10,4" LC TFT цветной сенсорный экран, разрешение 1024х768 Интерфейсы LAN 1 Гбит/с, 4 × USB 2.0, GPIB (опционально), DVI для внешнего монитора, внешний запуск, выход сигнала запуска, GPIB (Опционально) Габаритные размеры (Ш-В-Г), мм 427 × 249 × 204 Масса (номинально, без опций) 8,6 кг -
Комплект поставки RTE1202
№ Наименование Количество 1 Цифровой осциллограф RTE1202 1 2 Пассивные пробники 2 3 Руководство по эксплуатации 1 4 Методика поверки 1 -
