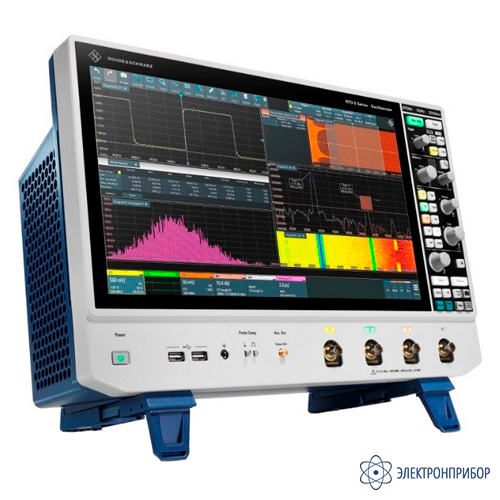

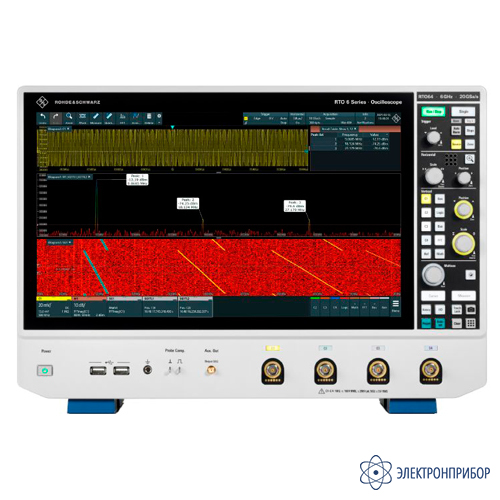

RTO6-B96 — 4-канальный осциллограф (на 6 Ггц)

Код товара: 75266
  • 83272-21
    4-канальный осциллограф (на 6 ггц) RTO6-B96 4-канальный осциллограф (на 6 ггц) RTO6-B96

    • Гарантия

      3 года

    • Межповерочный интервал

      1 год

    • Госреестр СИ РФ

      83272-21 до 27.09.2026

    • Производитель

      ROHDE & SCHWARZ, Германия

    Описание 4-канального осциллографа (на 6 Ггц) RTO6-B96:

    RTO6-В96 - новейший цифровой осциллограф лабораторного класса серии RTO6. Полоса пропускания данной модели 4/6 ГГц, 4/16 аналоговых/цифровых каналов (для функционала MSO требуется использование опции RTO-B1). Осциллографы серии RTO6 позволяют мгновенно получать результаты анализа различных аналоговых и цифровых сигналов благодаря повышенному удобству использования и производительности.

    Осциллограф RTO6-В96 обладает рядом уникальных возможностей — например, зональный запуск (доступность во временной и частотной областях), TDR/TDT анализ (определение и отладка трактов), аппаратный CDR (запуск по последовательности бит в реальном времени), HD режим (цифровой фильтр реального времени для увеличения разрешения). RTO6-В96 имеет современный продвинутый функционал, что дает возможность использовать осциллографы в различных областях разработки, производства и отладки современных изделий и систем радиоэлектронной промышленности, научных исследованиях и лабораторных испытаниях.

    Особенности 4-канального осциллографа (на 6 Ггц) RTO6-B96:

    • полоса пропускания 4/6 ГГц;
    • скорость сбора данных 1 млн осцилл/с;
    • частота дискретизации до 20 Гвыб/с;
    • вертикальное разрешение до 16 бит;
    • глубина памяти до 2 млрд точек;
    • превосходная целостность сигнала: ENOB до 9,4 бит;
    • чрезвычайно низкий уровень шума: 10 мВскз;
    • широкий набор инструментов: аппаратно-ускоренная математика, режим истории, маски и более 90 видов автоматических измерений.

    Опциональные измерения 4-канального осциллографа (на 6 Ггц) RTO6-B96:

    • I/Q интерфейс (опция RTO6-K11);
    • Анализ джиттера (опция RTO6-K12);
    • Восстановление тактовой частоты (опция RTO6-K13);
    • Анализ мощности (опция RTO6-K31);
    • Спектральный анализ (опция RTO6-K37);
    • Компенсация тракта (опция RTO6-K121);
    • TDR/TDT анализ (опция RTO6-K130);
    • Расширенный анализ джиттера (опция RTO6-K33);
    • Расширенный анализ шума (опция RTO6-K134);
    • Логический анализатор (опция RTO6-B1);
    • Генератор произвольной формы (опция RTO6-В6);
    • Дифференциальный генератор импульсов (опция RTO6-В7).

    Области применения 4-канального осциллографа (на 6 Ггц) RTO6-B96:

    Измерения и исследования ВЧ и СВЧ компонентов, анализ и отладка протоколов передачи данных, автомобильная и авиационная промышленность, системы коммуникации, конструкторские бюро, лабораторные и научные исследования, производство, учебные заведения.

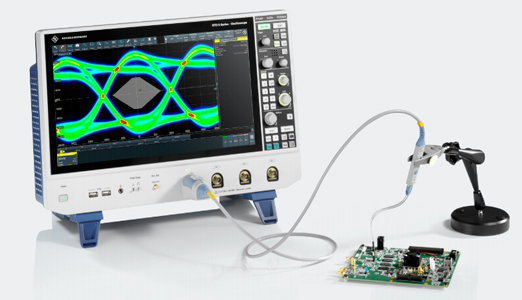

    Рис.1. Анализ целостности сигнала с помощью RTO6 и активного пробника

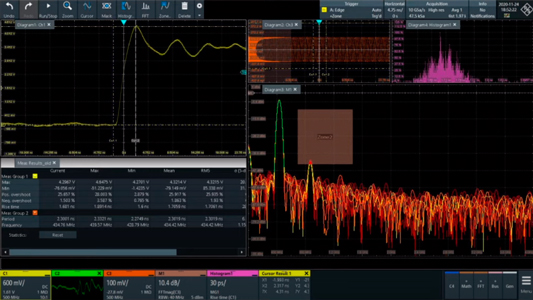

    Рис.2. Возможности интерфейса SmartGrid RTO6

  • Технические характеристики 4-канального осциллографа (на 6 Ггц) RTO6-B96:

    Параметр Значение
    Количество каналов 4
    Входной импеданс 50 Ом, 1 МОм
    Полоса пропускания 6 ГГц (2 канала), 4 ГГц (4 канала)
    Время нарастания переходной характеристики 110 пс (4 ГГц), 77 пс (6 ГГц)
    Вертикальное разрешение АЦП 8 бит
    Чувствительность по вертикали при входном импедансе 50 Ом От 1 мВ/дел до 1 В/дел
    Чувствительность по вертикали при входном импедансе 1 МОм От 1 мВ/дел до 10 В/дел
    Случайный шум, при чувствительности по вертикали 1 мВ/дел, 50 Ом, 1 ГГц 90 мкВ
    Динамический диапазон ±5 делений
    Горизонтальная развертка От 25 пс/дел до 10 000 с/дел
    Частота дискретизации 20/10 Гвыб/с (2/4 канала)
    Скорость сбора сигналов в реальном времени 1 000 000 осц/с
    Глубина памяти (стандарт) 200 млн. точек (4 канала)
    400 млн. точек (2 канала)
    800 млн. точек (1 канал)
    Максимальная глубина памяти (опция) 1 млрд. точек (4/2 канала)
    2 млрд. точек (1 канал)
    Количество поддерживаемых логических каналов (опция) 16
    Встроенный вольтметр Отсутствует
    Встроенный частотомер Отсутствует
    Встроенный генератор сигналов Опция, 2 канала
    Типы воспроизводимых сигналов Сигналы произвольной формы,
    Синусоидальный,
    Прямоугольный,
    Импульсный,
    Треугольный/пилообразный,
    Постоянный ток,
    Гауссовский импульс,
    Сигнал Лоренца,
    Экспоненциальное нарастание/спад,
    Sin(x)/x,
    Случайный шум,
    Кардинальный синус, кардиосигнал
    Частотный диапазон синусоидального сигнала От 1 мГц до 100 МГц
    Параметры сигнала произвольной формы Частотный диапазон: От 1 мГц до 100 МГц,
    Длина сигнала: 40 млн точек,
    Частота дискретизации: 250 Мвыб/с,
    Вертикальное разрешение: 14 бит
    Дифференциальный генератор импульсов Опция
    ВЧ характеристики входного тракта:
    - чувствительность/плотность шума
    - отношение сигнал/шум
    - фазовый шум (1 ГГц, отстр. 10 кГц)
    - динамический диапазон (SFDR)
    -159 дБм/Гц
    112 дБ
    Нет данных
    68 дБ
    Размер встроенного дисплея 15,6” емкостной сенсорный
    Разрешение встроенного дисплея 1920 x 1080 пикселей
    Операционная система Windows 10
    Объем твёрдотельного накопителя 240 ГБ (опция)
    Интерфейсы LAN, USB, HDMI, DisplayPort, GPIB (опция)
    Вес 10,7 кг

  • Комплект поставки RTO6-B96

    № Наименование Количество
    1 4-канальный осциллограф (на 6 Ггц) RTO6-B96 1
    2 Пробник 500 МГц, 10:1, 400 В для каждого канала 1
    3 Шнур питания 1
    4 Сумка для аксессуаров 1
    5 Инструкция по эксплуатации 1
