RTP 044

Осциллографы лабораторные

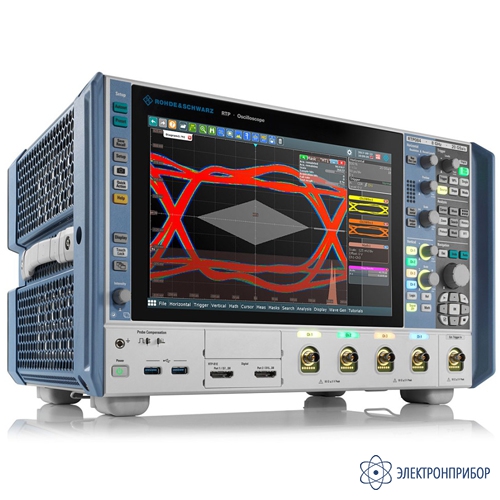

RTP044 — цифровой осциллограф

Код товара: 52571
  • 73242-18

    • Гарантия

      3 года

    • Межповерочный интервал

      1 год

    • Госреестр СИ РФ

      73242-18 до 03.12.2024

    • Производитель

      ROHDE & SCHWARZ, Германия

    • Артикул

      1320.5007.04

    Описание цифрового осциллографа RTP044:

    Высокопроизводительный осциллограф RTP044 — это высококлассная целостность сигналов и высокая скорость сбора данных. Настраиваемые микросхемы ASIC входного каскада и аппаратное обеспечение обработки данных в реальном масштабе времени гарантируют высокоточные измерения с беспрецедентной скоростью в компактной конструкции.

    RTP044 оптимизирован для выполнения высокоточных измерений с высокой входной чувствительностью и высокой скоростью сбора данных. Они представляют собой полностью интегрированное решение для проведения испытаний в нескольких областях и облегчают ведение отладки систем, использующих сигналы различных типов.

    RTP044 - первый в мире осциллограф, который компенсирует искажения при передаче сигнала в реальном масштабе времени, сохраняя при этом высокую скорость сбора данных. Аппаратные фильтры компенсации настраиваются с помощью пользовательских S-параме- тров. В осциллографе RTP044 может выполняться запуск даже по скомпенсированным сигналам.

    В одном приборе RTP044 сочетается множество инструментальных функций для выполнения отладки с корреляцией по времени. Встроенные дополнительные ресурсы для проведения испытаний, такие как режим смешанных сигналов (MSO) или несколько 18-битных высоко- точных каналов напряжения и тока для измерения параметров электропитания, делают RTP044 самым мощным отладочным инструментом. Благодаря компактной конструкции прибора, вмещающей все описанные возможности, и бесшумной работе осциллограф R&S®RTP станет лучшим выбором для любой лаборатории.

    Особенности цифрового осциллографа RTP044:

    Целостность сигнала в реальном масштабе времени

    Максимально быстрые измерения с высокой точностью. Высокоэффективные обрабатывающие компоненты сразу после АЦП обеспечивают коррекцию в реальном масштабе времени для тракта передачи данных от ИУ с поддержанием максимальной скорости сбора данных на уровне 750 000 осциллограмм/с.

    • Равномерная АЧХ и высокое значение SFDR для высокоточных измерений;
    • Компенсация цепей в реальном масштабе времени для быстрого сбора данных и точного запуска;
    • Математические функции в реальном масштабе времени для дифференциальных сигналов;
    • Аппаратно-ускоренные построение гистограмм и испытание по маске;
    • Повышение разрешения в реальном масштабе времени с 16-разрядным режимом HD.

    Функциональные возможности нескольких приборов

    Измерения с временной корреляцией на интегрированных устройствах. Осцилограф сочетает в себе функциональные возможности нескольких контрольно-измерительных приборов для коррелированного по времени анализа нескольких разновидностей сигналов в одном устройстве.

    • Аналоговые каналы с широкой полосой пропускания для измерений на высокоскоростных сигналах и широкополосных ВЧ-передатчиках;
    • Быстрое и чувствительное БПФ для анализа в частотной области;
    • Универсальный осцилограф смешанных сигналов (MSO) для логического анализа или испытаний низкоскоростных последовательных шин в соответствии с протоколами;
    • Широкий набор опций последовательных протоколов;
    • Несколько 18-разрядных высокоточных каналов напряжения и тока;
    • Генератор сигналов произвольной формы;
    • Дифференциальный источник импульсов 16 ГГц.

    Компактность и конфигурируемость

    Перспективная платформа с поддержкой от 4 до 16 ГГц, которая подходит для любой лаборатории. Платформа прибора RTP ориентирована на минимальное рабочее пространство и минимальный акустический шум. Несколько слотов для опций и способов модернизации полосы пропускания и памяти обеспечивают безопасность инвестиций в перспективную платформу.

    • Максимально компактный и бесшумный высокопроизводительный осцилограф для вашей лаборатории;
    • Возможность расширения по мере роста требований: 4 слота для аппаратных опций, программная опция, модернизация полосы пропускания и памяти;
    • Высокая скорость работы с прибором благодаря сенсорному экрану и графическому пользовательскому интерфейсу.

  • Технические характеристики цифрового осциллографа RTP044:

    Параметр Значение
    RTP044 RTP064 RTP084
    Система вертикального отклонения
    Количество каналов 4
    Полоса пропускания (на уровне -3 дБ) 4 ГГц 6 ГГц 8 ГГц
    Время нарастания переходной характеристики (Расчетное) 108 пс 72 пс 54 пс
    Импеданс 50 Ом
    Входная чувствительность при максимальной полосе пропускания во всех дипапазонах 50 Ом: от 1 мВ/дел до 1 В/дел
    Диапазон смещения > 100 мВ/дел: ±5 В;
    ≤ 100 мВ/дел: ±(1,5 В – входная чувствительность × 5 дел)
    Разрешение 8 бит, до 16 бит в режиме HD (опция)
    Уровень собственных шумов
    (при 1 мВ/дел.)    		 270 мкВ 340 мкВ 430 мкВ
    Система горизонтального отклонения
    Диапазон временной развертки От 20 пс/дел до 10000 с/дел
    Погрешность временной развертки +/-10x10-9 после калибровки;
    +/-100x10-9 в течение калибровочного интервала
    Система запуска
    Типы запуска По фронту, по глитчу, по длительности, по ранту, по окну, по тайм-ауту, по интервалу, по крутизне сигнала, Data2Clock, по шаблону, по состоянию, по ТВ/видеосигналу, по последовательному протоколу (опция), зональный запуск (опция)
    Чувствительность Устанавливается автоматически или вручную в диапазоне от 0 до 5 делений
    Система сбора данных
    Частота дискретизации (в режиме реального времени) Максимально 20 Гвыб/с на каждом канале
    Скорость обновления До 950000 осцилограмм/с
    Глубина памяти, млн точек 50 (4 канала) / 100 (2 канала) / 200 (1 канал);
    опционально до 1000 (4 канала) / 2000 (2 канала)
    Вертикальное разрешение 8 бит (16 бит в режиме high-resolution (опция))
    Функция компенсации цепей (опция) Учет характеристик сигнального тракта в реальном масштабе времени на основе S-параметров
    Общие характеристики
    Дисплей 12,1 дюйма, TFT цветной емкостной сенсорный ЖК экран,
    1280 × 800 пикселей (WXGA)
    Интерфейсы 1 Гбит/с LAN, тип A: 4 × USB 3.1, 2 × USB 2.0, тип B: 1 × USB 3.1, GPIB (стандарт), DVI и Display port для внешнего монитора, внешний запуск с помощью интерфейса активного пробника, выход сигнала запуска, вход опорного сигнала: от 1 МГц до 20 МГц, выход опорного сигнала: 10 МГц
    Питание 100-240 В при 50-60 Гц, 100-130 В при 400 Гц
    Габаритные размеры (Ш-В-Г), мм 463×285×349 с ручками передней панели;
    441×285×316 с защитными бортиками
    Масса 18 кг

  • Комплект поставки RTP044

    № Наименование Количество
    1 Цифровой осциллограф RTP044 1

  • Файлы для RTP044

Файлы для RTP044
