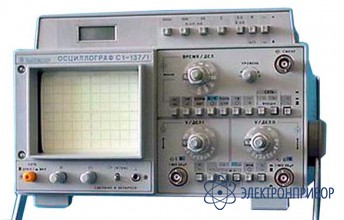

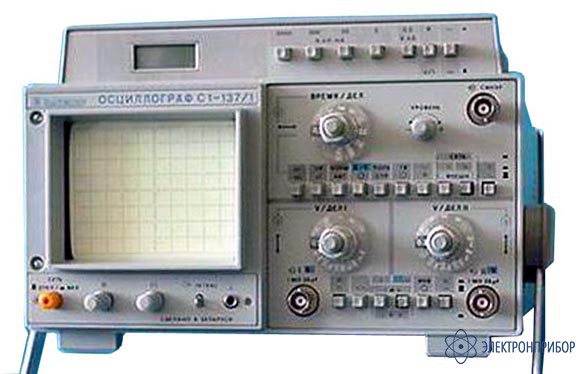

С1-137/1 — осциллограф

Код товара: 20433

    • Гарантия

      1.5 года

    Назначение осциллографа С1-137/1:

    Модель С1-137/1 может быть использована в качестве базы для создания небольшой измерительной лаборатории радиомастера. Этот комбинированный прибор, объединяющий в одном корпусе двухканальный осциллограф и 3,5 разрядный цифровой мультиметр с индикацией показаний на ЖК-индикаторе обеспечивает независимые одновременные измерения.

  • Технические характеристики осциллографа С1-137/1:

    Параметр Значение
    Диапазон измерения напряжения постоянного тока 2 мВ ... 1000 В (погрешность 0,7 %)
    Диапазон измерения среднеквадратичного значения напряжения переменного тока 2 мВ ... 700 В (погрешность 2,5 %)
    Входное сопротивление 1 МОм ± 0,1 %
    Диапазон измерения постоянного тока 0,02 мА ... 2 А (погрешность 0,4 %)
    Диапазон измерения сопротивления постоянному току 1 Ом ... 2 МОм (погрешность 1,5 %)
    Вертикальное отклонение
    Количество каналов 2
    Режимы отображения канал 1, канал 2
    суммирование сигналов каналов 1 и 2
    поочередная коммутация каналов 1 и 2
    Полоса пропускания 25 МГц
    Время нарастания 14 нс
    Коэффициенты отклонения 2 мВ/дел ... 5 В/дел
    Погрешность ± 4 %
    Входной импеданс 1 Мом/20 пФ
    Макс. входное напряжение 100 В (эффективное значение)
    300 В (с делителем 1:10)
    Горизонтальное отклонение
    Коэффициенты развертки 200 нс/дел ... 0,2 с/дел
    (плюс усилитель х10)
    Погрешность ± 4 % , ± 5 % ( в режиме х10)
    Режимы развертки авто, ждущий
    Параметры синхронизации
    Источники синхронизации канал 1, канал 2, внешний
    ТВ (строка, поле)
    Внутренняя синхронизация 10 Гц ... 25 МГц
    Внешняя синхронизация 10 Гц ... 25 МГц
    Режим X - Y
    Полоса пропускания 1 МГц (3 дБ)
    Коэффициенты отклонения 2 мВ/дел ... 5 В/дел
    Погрешность ± 10 %
    Общие характеристики
    Калибратор меандр (1 кГц, 1 В)
    Экран 60 х 80 мм (8 х 10 дел)
    ускоряющее напряжение 8 кВ
    Питание 127/220 В ± 10 %, 50 Гц
    Диапазон рабочих температур 5 - 40°С
    Потребляемая мощность 40 ВА
    Габаритные размеры 375 х 270 х 160 мм
    Масса 5,3 кг
