С7304, С7 304

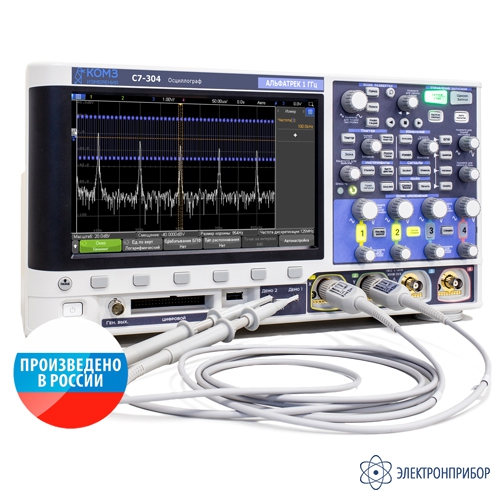

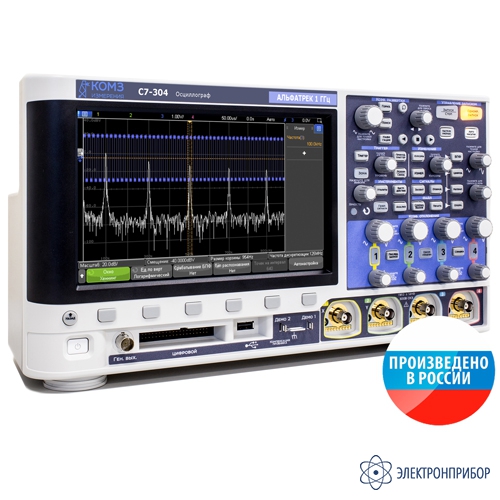

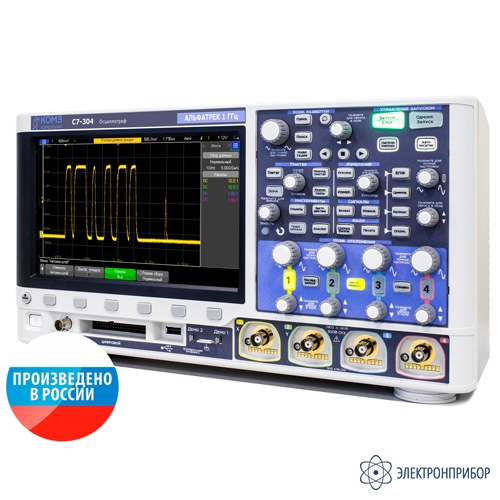

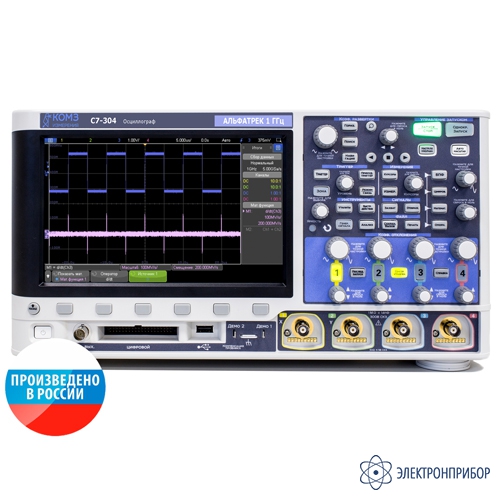

С7-304 — осциллограф четырехканальный 1 ГГц
Код товара: 52827-
-
Гарантия
3 года
-
Межповерочный интервал
1 год
-
Госреестр СИ РФ
74565-19 до 01.04.2024
-
Производитель
Сертификаты
Описание осциллографа четырехканального 1 ГГц С7-304:
Осциллограф С7-304 содержит современные технологические разработки. С7-304 оснащен емкостным сенсорным экраном, а графический интерфейс пользователя адаптирован для сенсорного управления. Уникальный запуск касанием по зоне в сочетании с высокой скоростью обновления в 1 млн. осциллограмм/с, придает уверенность в том, что все детали сигнала будут зарегистрированы, а любые дефекты обнаружены. Дополнительные возможности для анализа помогут быстро разобраться в самых сложных проблемах.
Осциллограф С7-304 еще раз переопределяет то, что вы можете ожидать от осциллографа общего назначения, предоставляя все необходимые характеристики и возможности, чтобы быстрее получить представление об измерениях.
Особенности осциллографа четырехканального 1 ГГц С7-304:
- 8,5-дюймовый емкостный сенсорный экран;
- Разработан для сенсорного интерфейса;
- Самая быстрая в отрасли скорость обновления осциллограмм;
- Эксклюзивная функция запуска по зоне;
- Широкий выбор декодеров последовательных шин;
- Интеграция инструментов 6-в-1:
- Осцилограф;
- Анализатор частотных характеристик;
- Одноканальный генератор сигналов стандартной / произвольной формы с диапазоном частот 20 МГц (опция);
- Аппаратный анализатор протоколов последовательных шин (опции);
- 3-разрядный цифровой вольтметр;
- 8-разрядный частотомер и сумматор; - Временная / частотная корреляция.
-
-
Технические характеристики осциллографа четырехканального 1 ГГц С7-304:
Параметр Значение Полоса пропускания (-3 дБ) 1 Ггц Время нарастания/спада ПХ (10-90%) ≤ 450 пс Входные аналоговые каналы 4 Максимальная частота дискретизации 5 Гвыб/с (половина каналов); 2,5 Гвыб/с (все каналы) Максимальная глубина памяти 4 Мвыб и режим сегментированной памяти в стандартной комплектации Дисплей Емкостный сенсорный дисплей, управление жестами, 8,5'' (21,6 см); разрешение 800x480, 64 уровня яркости Максимальная скорость обновления > 1000000 осциллограмм/с Разрешение по вертикали 8 бит (до 12 бит с усреднением) Коэффициенты отклонения От 1 Мв/дел до 5 Мв/дел (1 МОм и 50 Ом) Встроенные измерительные приборы Осциллограф, генератор сигналов стандартной/произвольной формы, анализатор протоколов (опции аппаратного запуска по сигналам и декодирования протоколов последовательных шин), встроенный трехразрядный вольтметр и встроенный восьмиразрядный частотомер Ограничение полосы пропускания Приблизительно 20 МГц (по выбору) Максимальное входное напряжение С пробником 10:1:300 В (СК3), 400 В (пик.), динамическое напряжение: 1,6 кВ (пик.) Входной импеданс 1 Мом ± 1% (14 пФ) или 50 ом ± 1,5% (по выбору) Коэффициенты развертки От 500 пс/дел до 50 с/дел Погрешность временной шкалы 1,6 x 10-6 + фактор старения (0,5 x 10-6 / за первый год) Виды запуска По перепаду, двум последовадовательным перепадам, длительности импульса, кодовому слову, по любому из выбранных перепадов, нарушению времени нарастания/спада, N-му перепаду пакета, вырожденному импульсу, нарушению времени установления/удержания, видеосигналну, видеосигналам стандартов телевидения высокой четкости HDTV, сигналам шин ARINC 429, CAN, FlexRay, I2C, I2S, LIN, MIL-STD 1553, SPI, UART/RS-232/422/485, функция запуска касанием по зоне, сигналам шин USB, CAN-fD/CAN-dbc, SENT, CXPI, Manchester b NRZ; ПО для тестирования устройств с беспроводным интерфейсом NFC и запуск по протоколу NFC Общие характеристики Интерфейсы ввода-вывода Порт устройства USB (1 шт.), хост-порт USB (2 шт.);
опции: GPIB,LAN,VGAГабаритные размеры (Ш х В х Г) 38,1 см х 20,4 см х 14,2 см Масса 4 кг -
Комплект поставки С7-304
№ Наименование Количество 1 Осциллограф четырехканальный 1 ГГц С7-304 1 2 Пассивный пробник, 500 МГц, 10:1 4 3 Кабель питания 1 4 Компакт-диск с руководством пользователя 1 5 Свидетельство о поверке 1 -
Файлы для С7-304
