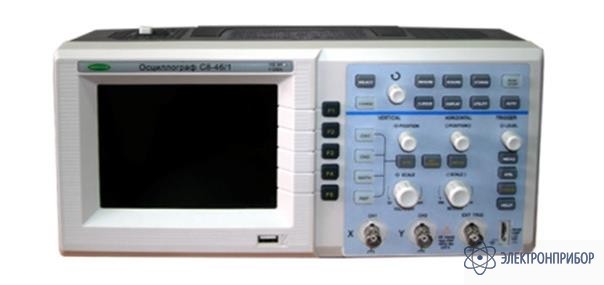

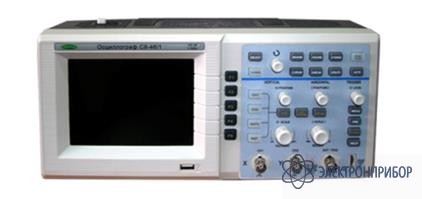

С8-46/2 — осциллограф цифровой

Код товара: 28841
  • 53774-17

    • Межповерочный интервал

      1 год

    • Госреестр СИ РФ

      53774-17 до 27.07.2021

    Сертификаты

    Особенности статистического осциллографа С8-46/2:

    • полоса пропускания до 200 МГц
    • пиковыйдетектор
    • интерфейс USB 2.0
    • выход сигнла "годен / не годен"

  • Технические характеристики статистического осциллографа С8-46/2:

    Канал вертикального отклонения:
    Количество каналов 2
    Полоса пропускания 200 МГц
    Время нарастания не более 1,8 нс
    Коэффициенты отклонения 2 мВ/дел … 5 В/дел
    Погрешность установки ± 4% (2 мВ/дел)
    Входной импеданс 1 МОм / 27 пФ
    Макс. входное избыточное напряжение 400 В
    Связь по входу открытый, закрытый, "земля"
    Коэффициент деления 1Х, 10Х, 100Х, 1 000Х
    Канал горизонтального отклонения:
    Коэффициенты развертки 2 нс/дел - 50 с/дел
    Погрешность ± 0,2 %
    Режим работы основное, окно, Zoom окно, X - Y
    Параметры проверки:
    Источники синхросигнала канал 1, канал 2, внешний, от сети
    Режим запуска развертки автоматический, ждущий, однократный, "стоп"
    Виды синхронизации фронт / срез, длительность, ТВ (с выделением строки), альтернативная (ALT)
    Аналого-цифровое преобразование:
    Разрешение по вертикали 8 бит
    Макс. частота дискретизации 1 ГГц
    Эквив. частота дискритизации 25 ГГц
    Интерполяция Sin X / X
    Объем памяти на канал 12,5 К (25 К при объединении)
    Режим сбора данных стандартная выборка, усреднение ( / 2 - / 256), пиковый детектор, накопление (1 с, 2 с, 5 с, бескон., выкл.)
    Курсорные измерения:
    Относительные, абсолютные, режим слежения Δ U, Δ T, Δ 1/T
    Автоматические измерения:
    по вертикали пик-пик, амплитуда, Umin, Umax, Uhi, Ulo, среднее, выбросы на фронте и на спаде
    по горизонтали частота, период, время нарастания и спада, ± длительность импульса, ± скважность
    Встроенный генератор:
    Форма сигнала меандр
    Выходное напряжение 3 В
    Частота 1 кГц
    Дополнительные возможности:
    Документирование результатов возможность сохранения 20 осциллограмм (200 на внешний носитель), 20 профилей настроек, создание шаблона допускового контроля, регистрация в память до 1 000 кадров
    Интерфейс на передней панели USB для сохранения данных, на задней панели USB для дистанц. управления
    Математика сложение, вычитание, умножение, деление, БПФ
    Эксплуатационные характеристики:
    Экран ЖК-дисплей цветной, 14,5 см, 320 x 240 точек, яркость свечения 60 Кд / м2, регулируемая контрастность
    Напряжение питания ~ 100 - 240 В, 45 - 440 Гц
    Потребляемая мощность 50 В·А
    Габаритные размеры 320 x 150 x 130 мм
    Масса 2,5 кг

  • Комплект поставки С8-46/2

    № Наименование Количество
    1 Осциллограф цифровой С8-46/2 1
    2 Переход BNC-Т 2
    3 Сетевой шнур 1
    4 Делитель 1:10 2
    5 Кабель USB (n-n) тип А-В 1
    6 Кабель №1 "№1" 3
    7 Фильтр 2
    8 CD диск "Программа управления осциллографом" 1
    9 Руководство по эксплуатации 1
    10 Методика поверки 1
    11 Упаковка 1
