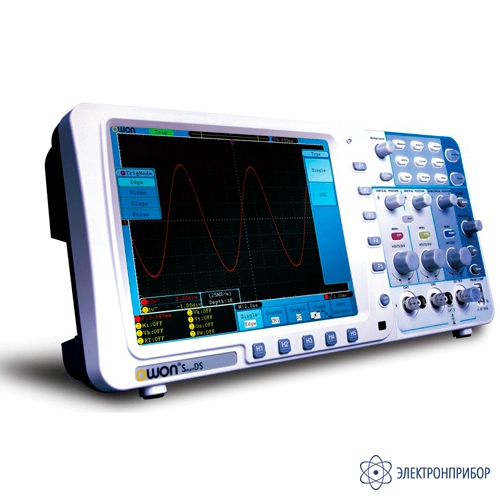

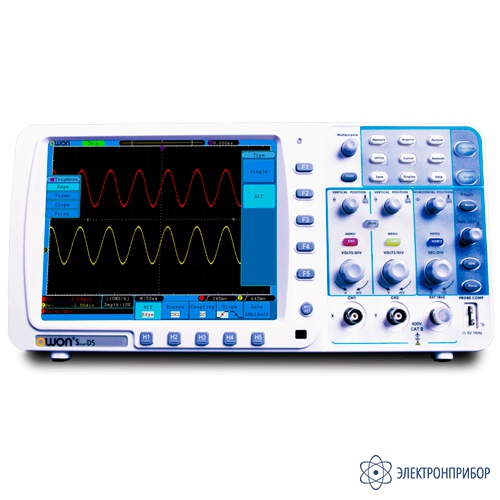

SDS6062V — осциллограф цифровой

Код товара: 74289
  • 4-6 дней

    • Гарантия

      3 года

    • Производитель

      OWON, Китай

    • Артикул

      195201

    Описание осциллографа цифрового SDS6062V:

    Прибор SDS6062V - цифровой 2-х канальный осциллограф бюджетного ценового класса, с полосой пропускания до 60 МГц.

    Модификация осциллографа SDS6062V выполнена с глубиной памяти 10М точек/канал (опция, стандартно 100К точек/канал). Данное значение этого параметра выгодно отличает исполнение прибора SDS6062V от значения в 10К точек/канал, характерного для более экономичного варианта - SDS6062E ( с символом "E" в названии модели).

    Частота дискретизации 250 Мвыб/с при работе 2-х каналов одновременно. Максимальная дискретизация 500 Мвыб/с - при работе 1-го канала. Конструкцией осциллографа SDS6062V предусмотрена возможность автоматического выбора шкалы. Корпус устройства имеет интеллектуальное исполнение толщиной семь сантиметров.

    В приборе SDS6062V установлен цветной TFT-дисплеей высокого разрешения (800*600 пикселей) с диагональю 20 см.

    Осциллограф SDS6062V обладает встроенной функцией быстрого преобразования Фурье для проведения измерений в частотной области входного сигнала. В наличии допусковая функция «Годен/не годен».

    Осциллограф SDS6062V способен записывать и впоследствии воспроизводить осциллограммы. Обмен сведений по интерфейсу USB обеспечивается специальными портами. Устройство имеет русифицированный экранный интерфейс.

    Функционал осциллографа цифрового SDS6062V:

    Осциллограф SDS6062V способен проводить курсорные измерения, в частности определять разность потенциалов и временной интервал между курсорами. Доступно двадцать три вида автоматических измерений.

    Пользователь также может проводить математические операции над осциллограммами, а именно сложение, вычитание, умножение, деление и быстрое преобразование Фурье. До пятнадцати осциллограмм можно сохранить. Типичная частота тестового сигнала составляет один килогерц.

  • Технические характеристики осциллографа цифрового SDS6062V:

    Параметр Значение
    Полоса пропускания 60 МГц
    Количество каналов 2 аналоговых + 1 для внешнего запуска
    Дискретизация в реальном времени 500 МГц (режим работы - 1 канал)
    Глубина памяти стандартно 10М
    Разрешение АЦП 8 бит
    Встроенный видеовыход VGA
    Чувствительность осциллографа 2 мВ/дел...10 В/дел
    Сохранение во внутреннюю память 15 осциллограмм (запись/чтение)
    Сбор данных выборка, пиковый детектор, усреднение
    Синхронизация по фронту, по видео (PAL, SECAM, NTSC- поле/строка), по длительности импульса, по скорости нарастания, поочередный запуск каналов
    Типы развертки автоматический, нормальный, однократный
    Дополнительный внешний вход синхронизации external
    Интерполяция sin(x)/x, режим растяжки окна zoom
    Автоматические измерения 20 параметров
    Частотомер встроенный
    Курсорные измерения есть
    Математические функции сложение, вычитание, умножение, деление, FFT
    Дисплей цветной TFT 800 × 600, диагональ: 20 см
    Интерфейсы USB (сохранение данных на внешний flash-носитель)
    Габариты 348 × 170 × 79 мм
    Масса 1,5 кг
    Батарейное питание опция

    Сравнительные характеристики осциллографов цифровых SDS6062:

    Параметр SDS6062V SDS6062 SDS6062E SDS6062EV
    Максимальная частота 60 МГц 60 МГц 60 МГц 60 МГц
    Количество каналов 2 2 2 2
    Частота дискретизации 0,5 ГГц 0,5 ГГц 0,5 ГГц 0,5 ГГц
    Чувствительность 2 мВ/дел ~ 10 В/дел 2 мВ/дел ~ 10 В/дел 2 мВ/дел ~ 10 В/дел 2 мВ/дел ~ 10 В/дел
    Коэффициент развертки 5 нс/дел ~ 100 с/дел 5 нс/дел ~ 100 с/дел 5 нс/дел ~ 100 с/дел 5 нс/дел ~ 100 с/дел
    Максимальная глубина памяти 10 М 10 М 1 М 1 М
    Дисплей 20 см 20 см 20 см 20 см
    Интерфейсы VGA, USB-host, USB-device, LAN USB-host, USB-device, LAN USB-host, USB-device, LAN VGA, USB-host, USB-device, LAN
    Серия SDS (Owon) SDS (Owon) SDS-E (Owon) SDS-E (Owon)
    Дополнительные характеристики батарейный отсек батарейный отсек - -

  • Комплект поставки SDS6062V

    № Наименование Количество
    1 Осциллограф цифровой SDS6062V 1
    2 Кабель USB 1
    3 Шнур электропитания 1
    4 Компакт-диск (программа обмена данными) 1
    5 Пассивный пробник-щуп 2
    6 Инструкция по эксплуатации 1
