TPS2012B — осциллограф цифровой запоминающий
Код товара: 26945-
-
Гарантия
3 года
-
Межповерочный интервал
1 год
-
Госреестр СИ РФ
48472-11 до 27.10.2021
-
Производитель

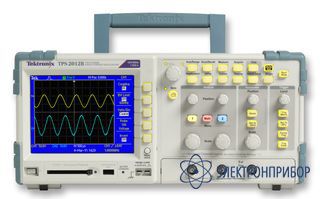

TPS2012B осциллограф цифровой запоминающий 2 канала x 100МГц
-
-
Технические характеристики осциллографа TPS-2012B:
Канал вертикального отклонения Число каналов 2 Полоса пропускания (-3дБ) 0 …100МГц,
0…20 МГц при 2 мВ/дел
Ограничение полосы пропускания до 20 МГцКоэф. отклонения (Коткл.) 2мВ/дел…5В/дел (шаг 1-2-5) плавная регулировка Погрешность установки (Коткл.) ± 3 % Время нарастания < 3,5 нс Входной импеданс 1 МОм (± 2 %) / (20 ± 3) пФ Макс. входное напряжение 300 В ср. кв., до 1000 В с пробником P5120 (в комплект не входит) Режимы работы Канал 1 (2, 3, 4), инверсия канала 1 (2, 3, 4) Математика CH1 - CH2, CH2 - CH1, CH3 - CH4, CH4 - CH3, CH1 + CH2, CH3 + CH4, CH1 × CH2, CH3 × CH4; БПФ Канал горизонтального отклонения Коэф. развертки (Кразв.) 5 нс…50 с/дел Погрешность установки Кразв. ± 50 ppm (± 0,005 %) Режимы работы Основной, окно, ZOOM окна, X-Y Синхронизация Источники синхросигнала Канал 1 (2, 3, 4), сеть, внешний, внешний 1:5 Режимы запуска развертки Автоколебательный, ждущий, ТВ ( NTSC, PAL / SECAM), по длительности импульса (33 нс…10 с) Фильтры синхронизации Связь по перемен. или пост. току, ФНЧ, ФВЧ, фильтр шума Внешняя синхронизация (1:1) Чувствительность: 200 мВ (0…100 МГц), 350 мВ (> 100 МГц) Уровень: ± 1,6 В Вход внешней синхронизации 1 МОм (± 2 %) / 22 пФ Аналого-цифровое преобразование Разрешение по вертикали 8 бит Макс. частота дискретизации 1 ГГЦ Длина записи 2500 выборок на канал Режимы сбора данных Выборка, пик. детектор (> 12 нс); усреднение (2 / 16 / 64 / 128); накопление; послесвечение Курсорные измерения Функции ∆U; ∆T; 1/∆T Автоматические измерения Функции по вертикали Макс, мин, пик-пик, среднее, ср. кв. за период Функции по горизонтали Частота; период; время нарастания и спада; +/- ширина импульса Частотомер Разрешение 6 разрядов Диапазон измерений 10 Гц…200 МГц Дополнительные возможности Интерфейс RS-232C; Centronics Автоустановка В/дел, с/дел, параметры синхронизации Режим X-Y Х – кан 1; Y – кан 2 Память (стандартно) 8 Мб; возможность расширения до 1 Гб (карта не входит в комплект) Входы Развязанные входы (изолированные) Общие данные ЖК-дисплей 8 × 10 дел (разрешение 320 х 240) Напряжение питания 120…240 В (± 10 %), 45…66 Гц (автовыбор) Габаритные размеры 324 х 151 х 125 мм Масса ( с 1 батареей ) 3,2 кг -
Комплект поставки TPS2012B
№ Наименование Количество 1. Осциллограф TPS2012 1 2. Сетевой провод 1 3. Делитель 1:1/1:10 2 4. Руководство по эксплуатации 1 -
Дополнительная комплектация TPS2012B
-
Файлы для TPS2012B
