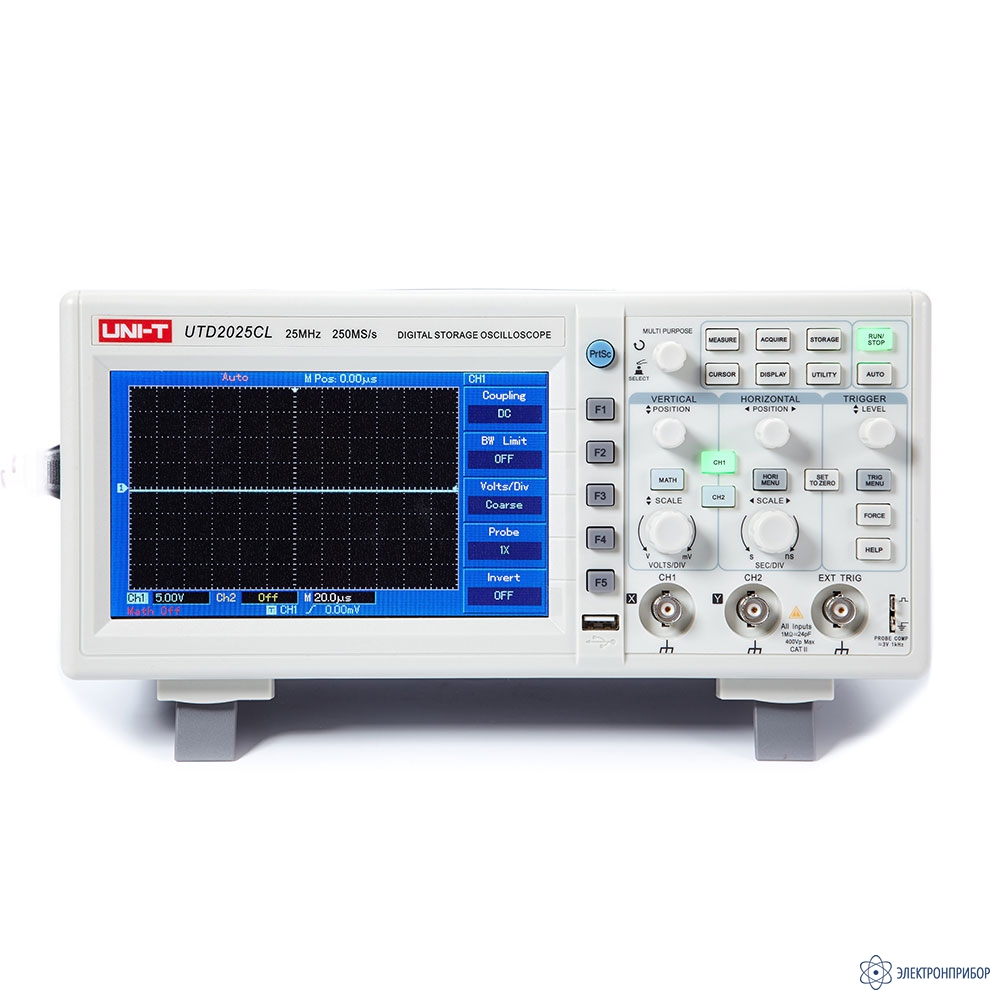

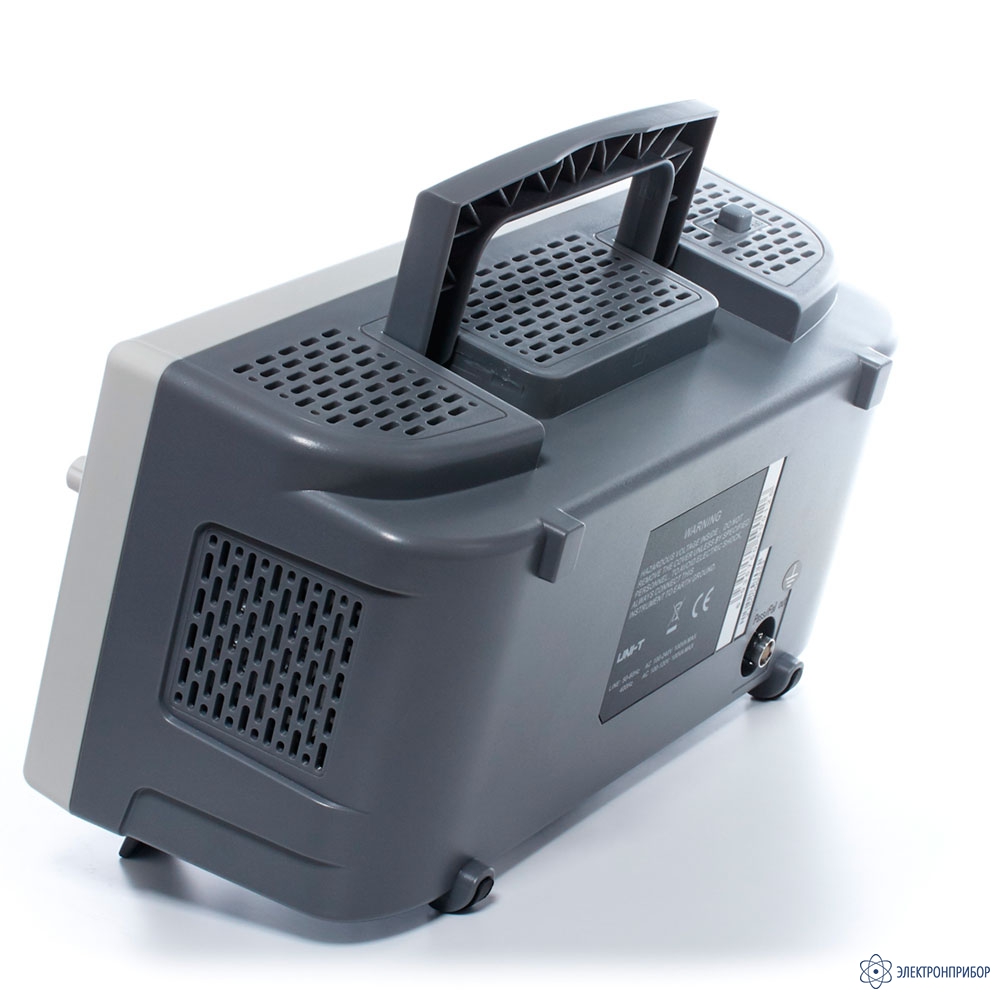

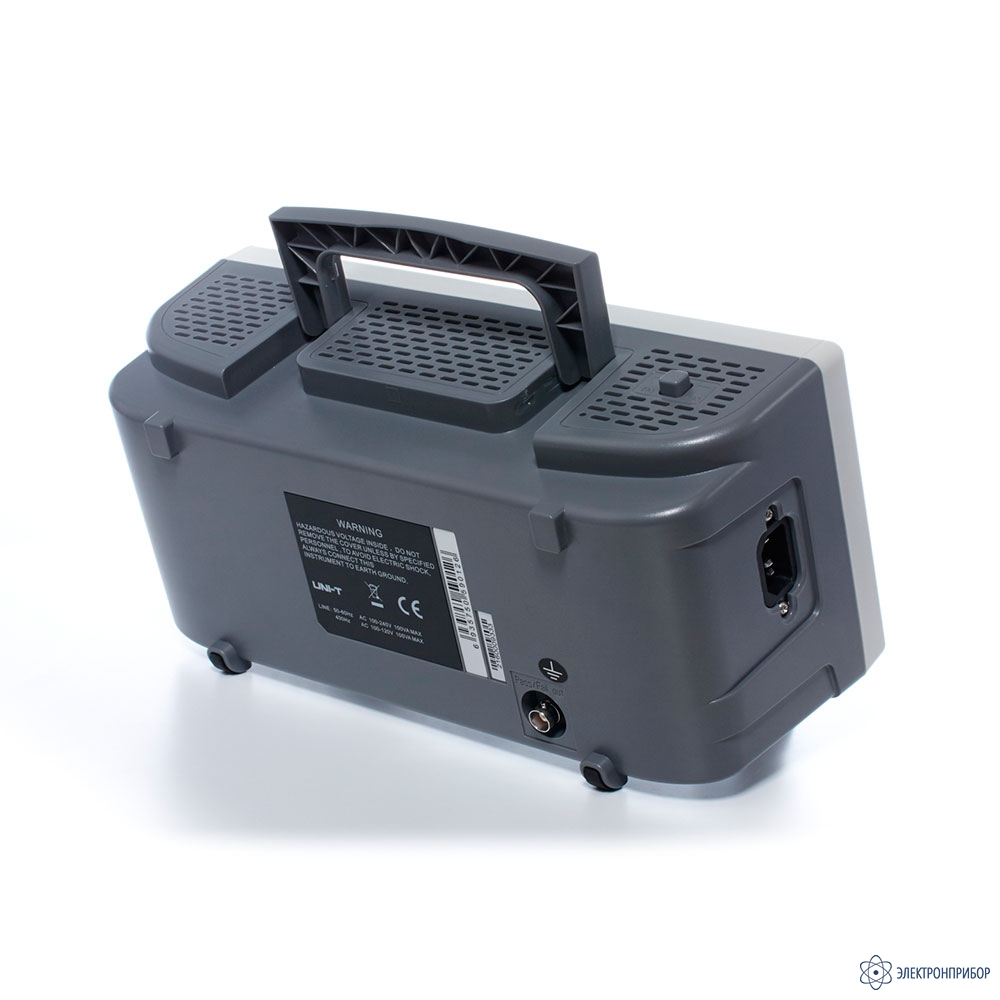

UNI-T UTD2025CL — осциллограф цифровой

Код товара: 72245

    • Гарантия

      0.5 лет

    • Производитель

      UNI-T, Китай

    • Артикул

      UTD2025CL

    Описание осциллографа цифрового UNI-T UTD2025CL:

    UNI-T UTD2025CL - двухканальный цифровой осциллограф производства компании UNI-T. Осциллограф обладает полосой 25 МГц, большой скоростью выборки 1.0 ГВ/с, и памятью 64 M точек.

  • Технические характеристики осциллографа цифрового UNI-T UTD2025CL:

    Параметр Значение
    Аналоговая полоса пропускания 25 МГц
    Полоса пропускания одиночных сигналов 25 МГц
    Время нарастания 14 нс
    Развязка входа По постоянному току (DC), по переменному току (АС),замыкание на землю (GND)
    Входной импеданс 1 ± 2 % МОм параллельно с 24±3 пФ
    Коэффициенты ослабления щупа 1Х, 10Х, 100Х, 1000Х
    Максимальное напряжение входного сигнала 400 В (постоянное плюс, переменное пиковое, при входном импедансе 1 МОм)
    Время задержки между каналами (типовое) 150 псек
    Горизонтальная система
    Интерполяция осциллограммы Sin(x)/x
    Длина записи 512 Квыб для каждого канала (2x512k)
    Глубина сохранения 25 Квыб
    Диапазон коэффициента горизонтальной развертки (с/дел) 2 нс/дел-50 с/дел (200 МГц, 150 МГц)
    10 нс/дел-50 с/дел
    Погрешность частоты дискретизации и времени задержки ±0,05% (для любого временного интервала не менее 1 мс)
    Погрешность измерения временных интервалов АТ (при полной полосе пропускания) Обычная выборка: ±(1 интервал выборки + 0,05% + 0,6 нс)
    Усреднение >16: ±(1 интервал выборки + 0,05% + 0,4 нс)
    Вертикальная система
    Аналого-цифровой преобразователь 8-битное разрешение, два канала обрабатываются одновременно
    Диапазон коэффициента вертикальной развертки (В/дел) 1 мВ/дел - 20 В/дел (на входе BNC)
    Диапазон смещения > ±10 делений
    Отключаемое ограничение полосы пропускания аналогового сигнала (типовое) 20 МГц
    Низкочастотный предел при развязке по переменному току (по уровню -3 дБ) <10 Гц на входе BNC
    Погрешность коэффициента усиления для постоянного тока (в режиме простой выборки или выборки с усреднением) ±5% при вертикальной развертке
    1 мВ/дел или 2 мВ/дел
    ±4% при вертикальной развертке
    5 мВ/дел
    ±3% при вертикальной развертке
    10 мВ/дел - 20 В/дел
    Глубина сохранения 25 Квыб
    Погрешность измерения разности напряжений AV (в режиме выборки с усреднением) При одинаковых настройках и условиях окружающей среды разность напряжений AV между двумя точками осциллограммы после усреднения по >16 осциллограммам: ± (3% от измеренного значения + 0,05 дел)
    Запуск
    Чувствительность запуска < 1 дел
    Диапазон уровней запуска Внутренний ± 5 дел от центра дисплея
    Внешний EXT ± 3 В
    Внешний
    EXT/5    		 ± 15 В
    Погрешность уровня запуска (типовая), верна для сигналов с фронтами >20 нс Внутренний ±(0,3 дел х В/дел)
    (в пределах ± 4 дел от цен­тра дисплея)
    Внешний EXT ±(6%+40 мВ)
    Внешний
    ЕХТ/5    		 ±(6%+200 мВ)
    Возможности запуска Нормальный режим/режим сканирования; предварительный запуск и запуск с задержкой, регулируемая глубина предварительного запуска
    Диапазон задержки запуска 80 нс-1,5 с
    Установка уровня на 50% (типовая) Функция применима, если частота входного сигнала составляет не менее 50 Гц
    Запуск по фронту
    Тип фронта Запуск по нарастающему фронту, по спа­дающему фронту, по нарастающему и спадающему фронту
    Запуск по длительности импульса
    Режим запуска (Больше, меньше, равно заданному значению) для положительного импульса;
    (Больше, меньше, равно заданному значению) для отрицательного импульса
    Длительность импульса 20 нс -10 с
    Запуск по видеосигналу *
    Чувствительность запуска (типовая) Внутренний Пиковое значение 2 дел
    Внешний ЕХТ 400 мВ
    Внешний ЕХТ/5 2 В
    Стандарт видеосигнала и число строк в кадре Поддерживаются видеосигналы стандартов NTSC и PAL.
    Диапазон номеров строк 1-525 (NTSC) и
    1 -625 (PAL)
    Поочередный запуск
    Запуск по каналу СН1 По фронту, по длительности импульса, по видеосигналу
    Запуск по каналу СН2 По фронту, по длительности импульса, по видеосигналу
    Измерения
    Курсорные Ручной режим Разность напряжений (AV) и промежуток времени (АТ) между курсорами, пересчет (АТ) в Герцах (1 /АТ)
    Режим слежения Значения напряжения или времени для точек осциллограммы
    Режим автоматических измерений Допускается отображение курсора при автоматических измерениях
    Автоматические Измерение размаха, амплитуды, минимального, максимального, среднего, среднеквадратичного напряжения, напряжения вершины и основания импульса, отрицательного выброса перед фронтом импульса, положительного выброса на фронте импульса, частоты, периода, длительности нарастающего и спадающего фронта, положительного и отрицательного импульса, положительного и отрицательного коэффициента заполнения, задержки 1->2 по нарастающему и спадающему фронту
    Математические операции +, -, х,
    Сохранение осциллограмм 20 групп осциллограмм и 20 вариантов настроек
    Быстрое преобра­зование Фурье (FFT) Окно Хэннинга, Хэмминга, Блэкмана, прямоугольное
    Точки выборки 1024 точек
    Фигуры Лиссажу Разность фаз ±3°
    Частотомер
    Разрядность 6 бит
    Чувствительность <30 В (среднеквадратичное)
    Точность (типовая) ±0,05% (+ 1 слово)
    Дисплей
    Тип TFT с диагональю
    178 мм (7 дюймов)
    Разрешение 400 (по горизонтали) х RGB х 240 (по вертикали) пикселов
    Цветность Цветной
    Яркость (типовая) Регулируемая (цвет)
    Интенсивность подсветки (типовая) 300 кд/м2
    Язык дисплея Русский, английский и др.
    Выход компенсации щупа
    Выходное напряжение (типовое) Около 3 В, если сопротивление не ниже 1 МОм
    Частота (типовая) 1 кГц
    Интерфейс обмена данными с внешними устройствами
    Стандартная конфигурация 1 х USB OTG
    Источник питания
    Напряжение питания ~100-240 В, 45-440 Гц, категория II
    Потребляемая мощность Менее 30 ВА
    Предохранитель Плавкий предохранитель: 1,6 А, 250 В.
    Предохранитель расположен внутри кор­пуса на плате источника питания
    Температура Рабочая: 0°С - +40°С
    Хранения: -20°С - +60°С
    Способ охлаждения Принудительное охлаждение вентилято­ром
    Относительная влажность <90% при t° <+35°С
    <60% при t° от +35°С до +40°С
    Высота Рабочая: до 3000 м
    Хранения: до 15000 м

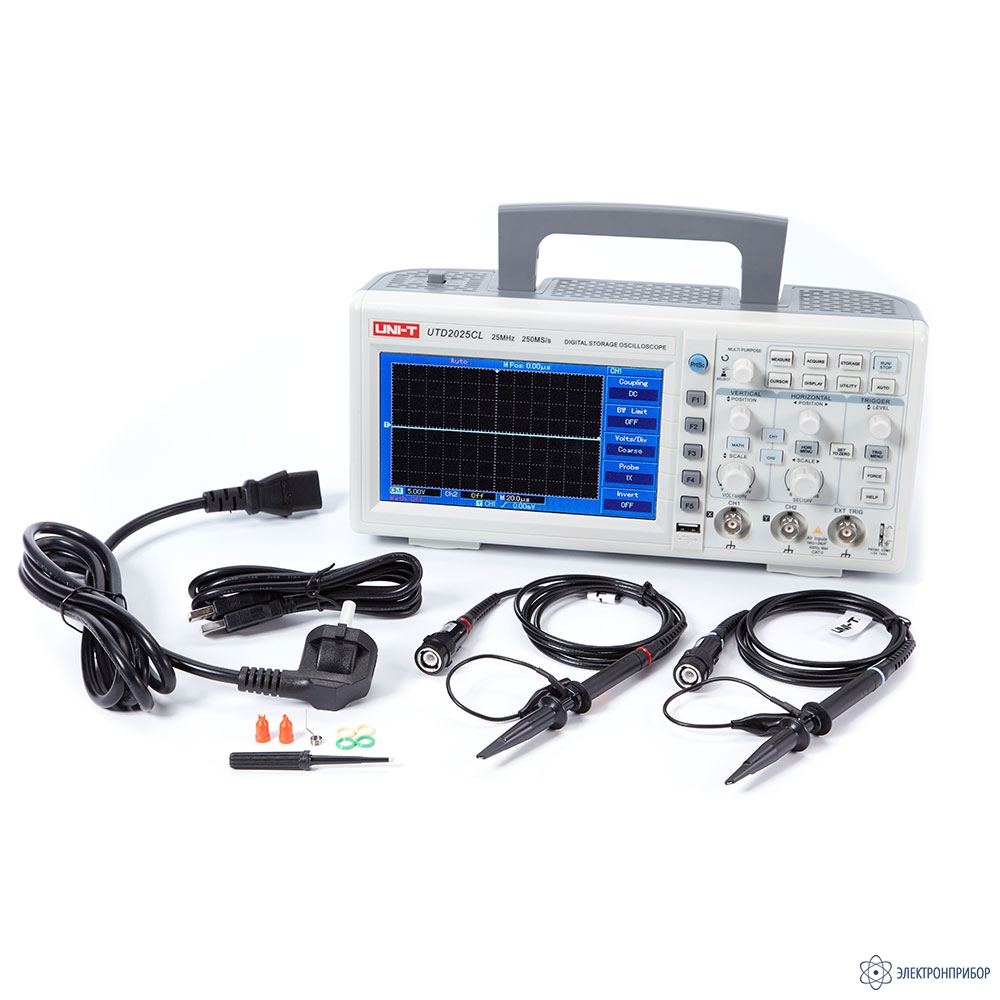

  • Комплект поставки UNI-T UTD2025CL

    № Наименование Количество
    1 Осциллограф цифровой UNI-T UTD2025CL 1
    2 Пассивный щуп длиной 1,2 м с ослаблением 1:1 (10:1) 2
    3 Шнур питания 1
    4 Кабель UT-D06 1
    5 Инструкция по эксплуатации 1
    6 Диск с программным обеспечением 1
