Осциллографы лабораторные

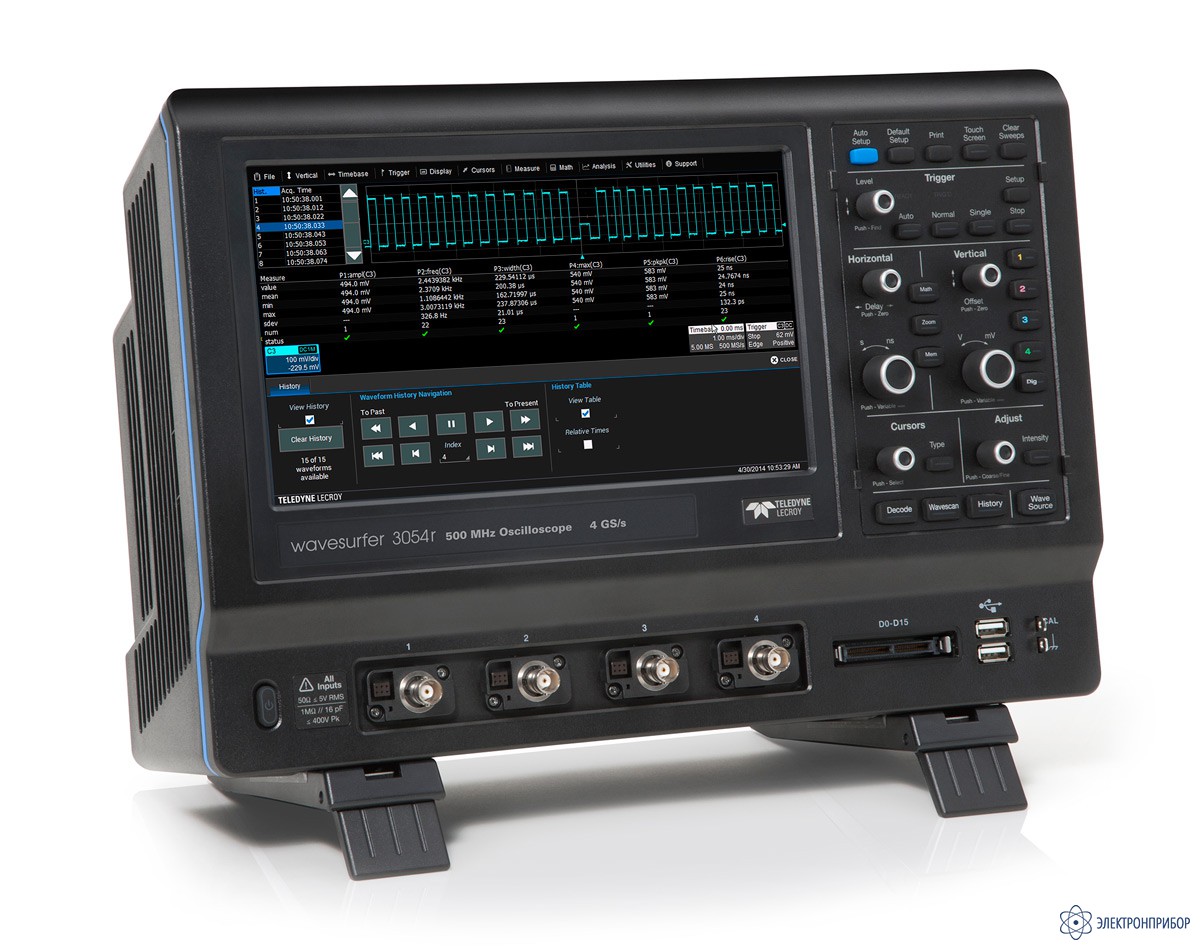

WaveSurfer 3022R — осциллограф цифровой запоминающий

Код товара: 37126
  • 60893-15

    • Гарантия

      3 года

    • Межповерочный интервал

      2 года

    • Госреестр СИ РФ

      60893-15

    • Производитель

      LeCroy, США

    Краткие характеристики осциллографов цифровых запоминающих WaveSurfer 3022R, WaveSurfer 3024R, WaveSurfer 3034R, WaveSurfer 3054R, WaveSurfer 3074R:

    • 2/4 аналоговых канала
    • Полосы пропускания: 200 МГц, 350 МГц, 500 МГц, 750 МГц,
    • Логический анализатор 16 цифровых каналов (опция)
    • Разрешение АЦП: 8 бит
    • Частота дискретизации: до 4 ГГц
    • Объем памяти: 10 МБ/канал
    • Режим WaveScan: поиск аномалий в длинной записи по 20 условиям
    • Высокая скорость обновления экрана (до 130.000 осц./с)
    • Авто- и курсорные измерения, расширенные функции матем. анализа
    • Опции синхронизации и декодирования сигналов шин I2C, SPI, UART-RS-232
    • Опциональный функциональный генератор до 25 МГц
    • Возможность интеграции с пакетами MathCad, MatLab, Excel
    • Приложение LabNotebook для создания отчетов и документирования результатов
    • Большой цветной сенсорный ЖКИ (25,6 см)

  • Сравнительниая таблица технических характеристик осциллографов цифровых запоминающих серии WaveSurfer 30xxR:

    Параметр WS3022R WS3024R WS3034R WS3054R WS3074R
    Значение
    КАНАЛ ВЕРТИКАЛЬНОГО ОТКЛОНЕНИЯ
    Число каналов 2 4
    Полоса пропускания (-3 дБ, 50 Ом) 200 МГц 350 МГц 500 МГц 750 МГц
    Время нарастания (50 Ом) 1,75 нс 1 нс 800 пс 550 пс
    Ограничение ПП 20 МГц 20 МГц, 200 МГц
    Коэф. отклонения (Коткл.) Вход 50 Ом: 1 мВ/дел…1 В/дел; Вход1 МОм: 1 мВ/дел…10 В/дел
    Погрешность установки Коткл. ± 1,5 % при смещении 0 В
    Диапазон установки смещения Вход 50 Ом: 1 мВ – 19,8 мВ: ± 2 В; 20 мВ – 100 мВ: ± 5 В; 102 мВ – 198 мВ: ± 20 В; 200 мВ – 1 В: ± 50 В
    Вход 1 МОм: 1 мВ – 19,8 мВ: ± 2 В; 20 мВ – 100 мВ: ± 5 В; 102 мВ – 198 мВ: ± 20 В; 200 мВ – 1 В: ± 50 В; 1,02 В – 1,98 В: ± 200 В; 2 В – 10 В: ± 400 В
    Входной импеданс 50 Ом (± 2%); 1 МОм (± 2%) / 16 пФ
    Макс. входное напряжение Вход 50 Ом: 5 Вскз // Вход 1 МОм:400 В макс. (DC + ACпик, ≤ 10 кГц)
    КАНАЛ ГОРИЗОНТАЛЬНОГО ОТКЛОНЕНИЯ
    Коэф. развертки (Кразв.) При дискретизации в реальном времени:
    2 нс/дел - 50 с/дел
    При эквивалентной дискретизации:
    2 нс/дел - 10 нс/дел
    1 нс/дел - 50 с/дел

    1 нс/дел - 10 нс/дел
    В режиме самописца: до 50 с/дел (переключаемо: ≥ 100 мс/дел)
    Погрешность установки Кразв ± 1 х 10-5
    СИНХРОНИЗАЦИЯ
    Источники синхросигнала Один из каналов, вход внеш. синхр., вход внеш. синхр./5, от сети
    Режимы запуска развертки Автоколебательный, ждущий, однократный, стоп
    Вид входа Открытый, закрытый, ВЧ и НЧ фильтры
    Диап. внешн. синхронизации Внеш: ± 610 мВ; Внеш/5: ± 3,05 В
    Режимы запуска развертки Предзапуск 0-100% объема памяти; послезапуск 0-10000 делений
    Диапазон внутр. синхр-ии ±4,1 делений от центра
    Виды (типы) синхронизации Фронт, длительность, логическое условие (шаблон), ТВ (NTSC, PAL, SECAM, HDTV - 720p, 1080i, 1080p), рант, скорость нарастания, интервал, отложенная, качество (фронт или состояние)
    АНАЛОГО-ЦИФРОВОЕ ПРЕОБРАЗОВАНИЕ
    Разрешение по вертикали 8 бит
    Частота дискретизации 2 ГГц на канал (4 ГГц при объединении каналов); для периодич. сигнала до 50 ГГц
    Объем памяти на канал 10 МБ
    Режимы сбора данных В реальном времени, эквивалентная, сегментированная (30.000 сегментов с межсегментным интервалом от 1 мкс, до 65.000 сегментов при опциональном увеличении памяти), самописец
    ЛОГИЧЕСКИЙ АНАЛИЗАТОР (ОПЦИЯ)
    Число цифровых каналов 16 каналов с разделением на подгруппы D0-D7, D8-D15; возможно перераспределение каналов между подгруппами
    Пороговые уровни TTL (± 1,4 В), CMOS (+ 2,5 В), ECL (- 1,3 В) или определенные пользователем (± 10 мВ с шагом 20 мВ)
    Погрешность установки порогового уровня ± (0,03×Uп + 100 мВ), где Uп – установленный порог срабатывания, мВ
    Частота дискретизации 500 МГц
    Объем памяти Стандарт 10 МБ
    Входной импеданс 100 кОм / 5 пФ
    Предельные параметры входного сигнала Максимальный уровень ± 30 Впик, частота не более 150 МГц, длительность импульса не менее 4 нс
    АВТОМАТИЧЕСКИЕ ИЗМЕРЕНИЯ И МАТЕМАТИКА
    Автоизмерения 24 параметра, отображ. до 6 результатов + статистика и гистограммы
    Математика 20 операций, включая БПФ 1 Мб/с, возможность двойного преобразования
    ГЕНЕРАТОР СИГНАЛОВ (ОПЦИЯ)
    Общие параметры Частота: 1 мкГц … 25 МГц (синус); разрешение: 1 мкГц; погрешность: ± 5*10-5 дискретизация: 125 МГц; ЦАП 14 бит; выходной уровень: ± 3 В (1 МОм); ± 1,5 В (50 Ом)
    Формы сигналов Синус, прямоугольник, Импульс, Пила, Шум, DC
    Прямоуг./импульс Нарастание/спад: 24 нс, длительность от 50 нс
    Треуг./пила Нелинейность: 0,1%; симметрия: 0 – 100%
    ДОПОЛНИТЕЛЬНЫЕ ВОЗМОЖНОСТИ
    Интерфейсы Ethernet, USB (5), MicroSD, GPIB (опция)
    Декодирование послед. протоколов (опция) I2C, SPI, UART-RS-232
    Режим WaveScan Поиск аномалий в захваченном сигнале (по 20 параметрам)
    ОБЩИЕ ДАННЫЕ
    Дисплей Цветной, 25,6 см TFT сенсорный экран, WXGA 1024 х 600 точек
    Напряжение питания 100…240 В (±10 %), 50…60 Гц (автовыбор). Потребляемая мощность 100 Вт (150 Вт макс)
    Габариты 220 х 350 х 145 мм
    Вес 4,81 кг

  • Комплект поставки WaveSurfer 3022R

    № Наименование Количество
    1. Шнур питания 1
    2. Крышка передней панели 1
    3. Пассивные пробники 2
    4. SD-Card установлена 1
    5. Адаптер Micro SD 1
    6. Осциллограф WaveSurfer 3022R 1
